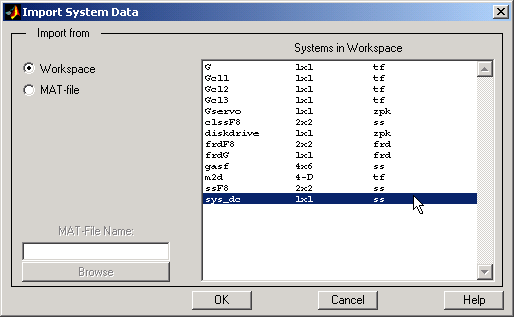

Чтобы импортировать модели в Анализатор линейной системы (Linear System Analyzer), выберите Файл (File) > Импорт (Import). Откроется диалоговое окно Импорт системных данных (Import System Data), как показано ниже.
Диалоговое окно Импорт системных данных (Import System Data) используется для импорта моделей LTI в рабочее пространство или из него.
Чтобы импортировать модель, выполните следующие действия.
Щелкните нужную модель в списке обозревателя LTI. Для выполнения нескольких вариантов выбора:
Удерживая клавишу Control, щелкните по несмежным моделям.
Удерживая нажатой клавишу Shift, выберите несколько смежных моделей.
Нажмите кнопку «ОК» или «Применить»
Обратите внимание, что в браузере LTI отображаются только модели LTI в рабочей области MATLAB ®.
Можно также непосредственно импортировать модель в анализатор линейной системы с помощью linearSystemAnalyzer функция, как в
linearSystemAnalyzer({'step','bode'},modelname)
Для получения дополнительной информации см. справочную страницу Linear System Analyzer.

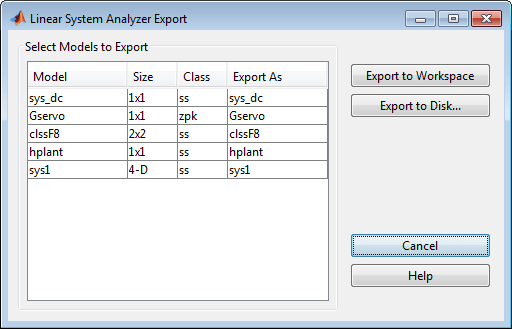

Используйте команду Экспорт (Export) в меню Файл (File), чтобы открыть окно Экспорт анализатора линейной системы (Linear System Analyzer Export), показанное ниже.
В окне Экспорт линейного анализатора системы (Linear System Analyzer Export) перечислены все модели с ответами, которые в настоящее время отображаются в Линейном анализаторе системы (Linear System Analyzer). Модели можно экспортировать обратно в рабочую область MATLAB или на диск.
Чтобы экспортировать одну или несколько моделей, выполните действия, описанные выше в разделе импорта моделей. Чтобы сохранить модели на диск в MAT-файле, выберите Экспорт на диск (Export to Disk).

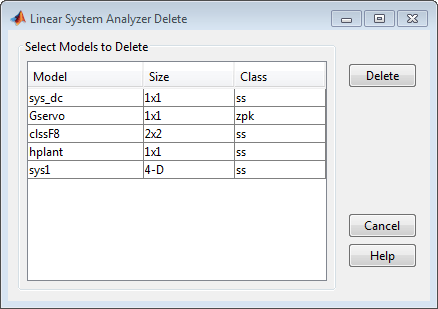

Чтобы удалить модели из рабочего пространства «Анализатор линейной системы» (Linear System Analyzer), выберите команду Править (Edit) > Удалить системы (Delete Systems). Откроется диалоговое окно Удаление анализатора линейной системы (Linear System Analyzer Delete).
Чтобы удалить модель, выполните следующие действия.
Щелкните нужную модель в списке Модель (Model). Для выполнения нескольких вариантов выбора:
Щелкните и перетащите несколько переменных в списке.
Удерживая клавишу Control, щелкните по отдельным переменным.
Удерживая нажатой клавишу Shift, выберите диапазон.
Нажмите кнопку «Удалить».
