Приложение Linear System Analyzer упрощает анализ линейных инвариантных по времени систем. Используйте анализатор линейной системы для просмотра и сравнения графиков отклика систем SISO и MIMO или нескольких линейных моделей одновременно. Графики времени и частотной характеристики можно создать для проверки ключевых параметров отклика, таких как время нарастания, максимальное превышение и пределы устойчивости.
Анализатор линейной системы можно запустить двумя способами:
Используйте linearSystemAnalyzer команда.
В MATLAB ® на вкладке Приложения в разделе Проектирование и анализ системы управления щелкните значок приложения.

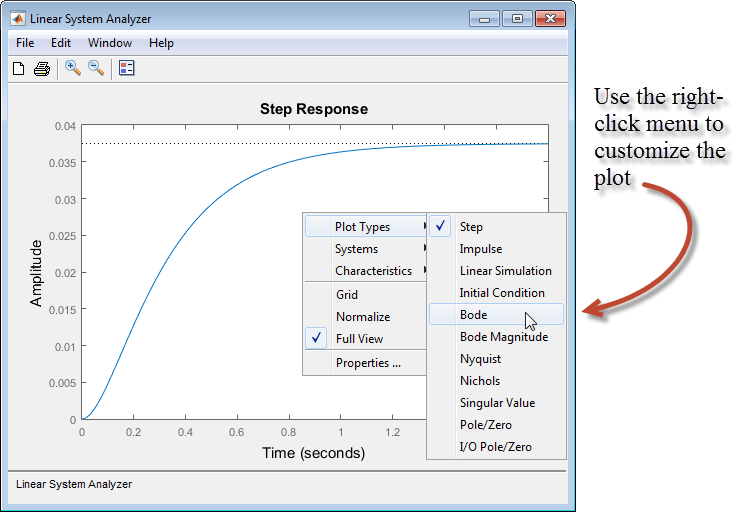

Самый простой способ работы с анализатором линейной системы - использовать контекстные меню. Например, введите
load ltiexamples linearSystemAnalyzer(sys_dc)
по запросу MATLAB. График по умолчанию является откликом шага.
Анализатор линейной системы может отображать до шести различных типов графиков одновременно, включая шаг, импульс, Боде (только величину и фазу или величину), Найквиста, Николса, сигму, полюс/ноль и полюс ввода/вывода/ноль.
Примеры использования линейного системного анализатора см. в разделе Линейный анализ с использованием линейного системного анализатора. Для получения дополнительной информации о меню и опциях линейного анализатора системы см.:
