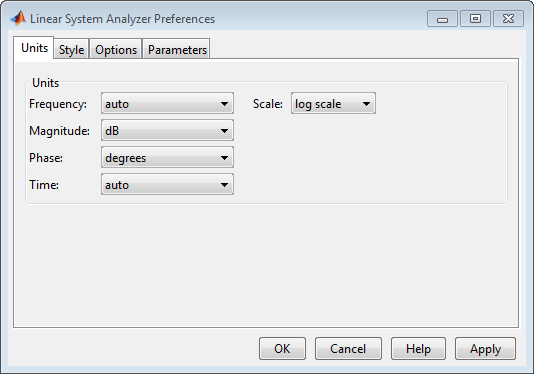

В окне «Анализатор линейной системы» выберите «Редактирование» > «Настройки анализатора линейной системы». Диалоговое окно Настройки анализатора линейной системы (Linear System Analyzer Preferences) позволяет настраивать различные свойства анализатора линейной системы, включая единицы измерения, шрифты и различные другие характеристики. На этом рисунке показан редактор, открытый на первой панели.
На панели Единицы измерения (Units) можно выбрать следующее:
Частота
Дефолт auto использование опции rad/TimeUnit как единицы частоты относительно единиц системного времени, где TimeUnit - системные единицы времени, указанные в TimeUnit свойство системы на графиках частотной области. Для нескольких систем с различными единицами времени используются единицы первой системы.
Для частотной оси можно выбрать логарифмический или линейный масштаб.
Величина - децибелы (дБ) или абсолютное значение (абс)
Фаза - градусы или радианы
Время
Дефолт auto использует единицы времени, указанные в TimeUnit свойство системы на графиках временной и частотной областей. Для нескольких систем с различными единицами времени используются единицы первой системы.

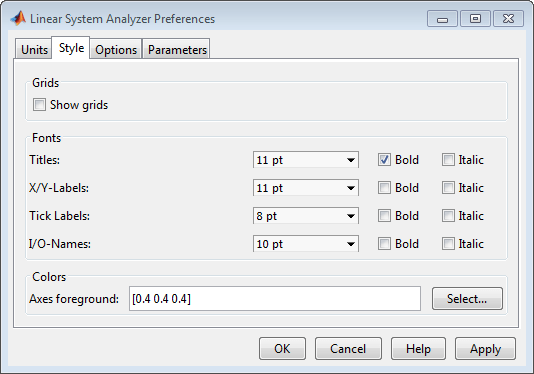

Панель Стиль (Style) используется для переключения видимости сетки и задания настроек шрифта и цветов переднего плана осей для всех графиков в анализаторе линейной системы. На этом рисунке показана панель «Стиль».
Имеются следующие варианты:
Сетка - активация сеток для всех графиков в анализаторе линейной системы
Шрифты - задайте размер шрифта, вес (полужирный шрифт) и угол (курсив). Выберите размер шрифта в меню или введите в поля любые значения размера шрифта.
Цвета (Colors) - задает цветовой вектор, используемый для переднего плана осей, который включает оси X-Y, линии сетки и метки засечек. Используйте трехэлементный вектор для представления значений красного, зеленого и синего цветов (RGB). Значения векторных элементов могут находиться в диапазоне от 0 до 1.
Если не требуется численно указывать значения RGB, нажмите кнопку «Выбрать», чтобы открыть окно «Выбор цветов».

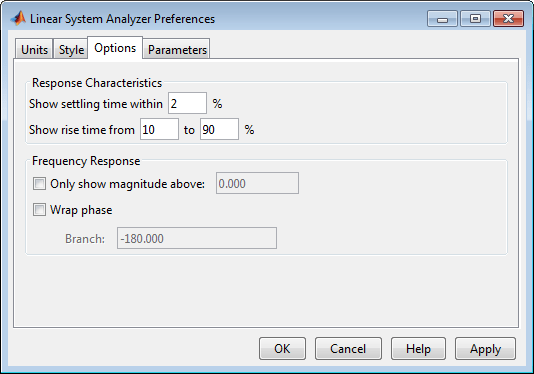

На панели Параметры (Options) можно выбрать временные и частотные отклики.
Для графиков отклика на время доступны следующие опции:
Показать время установления в пределах xx% - установить пороговое значение расчета времени установления в любое процентное значение от 0 до 100%. Значение по умолчанию - 2%.
Укажите время подъема от xx% до yy% - стандартное определение времени подъема - это время, в течение которого сигнал переходит от 10% до 90% от конечного значения. Укажите любые проценты (от 0% до 100%) при условии, что первое значение меньше второго.
Для графиков частотной характеристики доступны следующие опции.
Показать только величину выше - укажите нижний предел значений величины на графиках ответа, чтобы можно было сосредоточиться на интересующей области.
Фаза обтекания (Wrap phase) - оборачивает фазу в интервал [-180°, 180°). Для переноса накопленной фазы на другое значение введите значение в поле Ветвь. Например, ввод 0 приводит к тому, что график переносит фазу в интервал [0 °, 360 °).

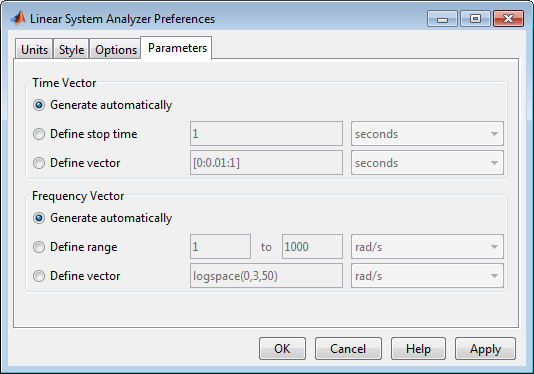

Панель Параметры (Parameters), показанная ниже, используется для задания входных векторов для моделирования времени и частоты.
По умолчанию для графиков автоматически создаются векторы времени и частоты. Однако можно переопределить значения по умолчанию следующим образом:
Вектор времени:
Определить время остановки - укажите конечное значение времени для моделирования
Определить вектор (Define vector) - укажите вектор времени вручную, используя шаги времени одинакового размера
Частотный вектор:
Определить диапазон - укажите полосу пропускания ответа. Значение в градусах/с или Гц зависит от выбора, сделанного на панели «Единицы».
Определить вектор (Define vector) - укажите вектор для значений частоты. Действителен любой реальный, положительный, строго монотонно увеличивающийся вектор.
