Шаблоны моделей DSP Simulink ® позволяют автоматически настраивать среду Simulink с помощью рекомендуемых настроек для моделирования цифровой обработки сигналов. Шаблоны моделей DSP Simulink позволяют повторно использовать настройки, включая параметры конфигурации. Можно создавать модели из шаблонов, которые используют передовые практики и используют преимущества предыдущих решений распространенных проблем. Вместо холста новой модели по умолчанию выберите шаблонную модель, которая поможет начать работу .
Дополнительные сведения о шаблонах модели Simulink см. в разделе Интерактивное построение и редактирование модели (Simulink).
Чтобы создать новую пустую модель и открыть браузер библиотеки, выполните следующие действия.

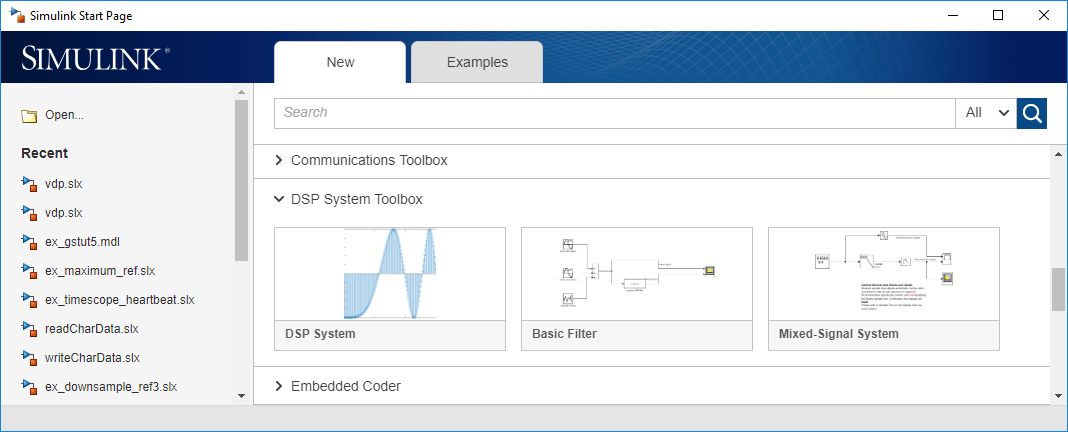

На вкладке Главная страница MATLAB ® щелкните Simulink.

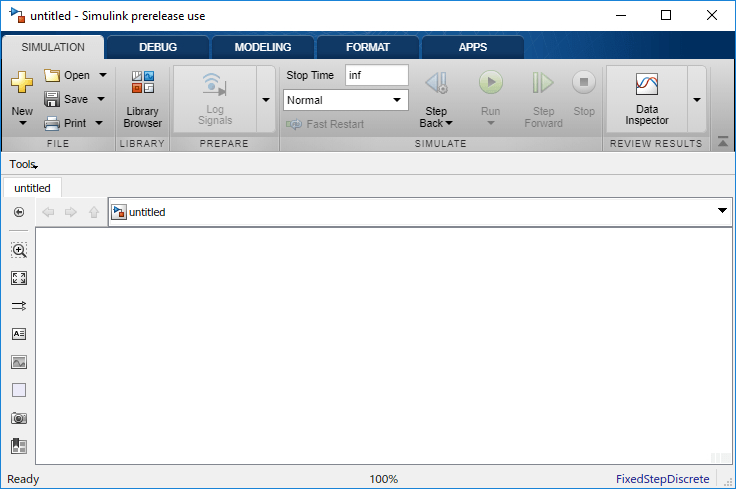

Нажмите на DSP System, чтобы создать пустую модель с настройками, подходящими для использования с DSP System Toolbox™. Откроется новая модель. Для доступа к обозревателю библиотеки щелкните Обозреватель библиотеки (Library Browser) на панели инструментов модели.
Новая модель, использующая настройки шаблона и содержимое, появится в редакторе Simulink. Модель находится только в памяти, пока не будет сохранена.
При создании модели путем выбора одного из шаблонов модели DSP Simulink модель настраивается на использование настроек, рекомендуемых для панели инструментов DSP System Toolbox. Некоторые из этих настроек:
| Параметр конфигурации | Настройка |
|---|---|
| SingleTaskRateTransMsg | error |
| multiTaskRateTransMsg | error |
| Решающее устройство | fixedstepdiscrete |
| EnableMultiTasking | Off |
| StartTime | 0.0 |
| StopTime | inf |
| FixedStep | auto |
| Сэкономьте время | off |
| SaveOutput | off |
| AlgebraicLoopMsg | error |
| SignalLogging | off |
| FrameProcessingCompatibilityMsg | error |
Шаблоны модели DSP Simulink:
Нажмите кнопку DSP System (система DSP), чтобы создать пустую модель с параметрами, рекомендованными для панели инструментов системы DSP.

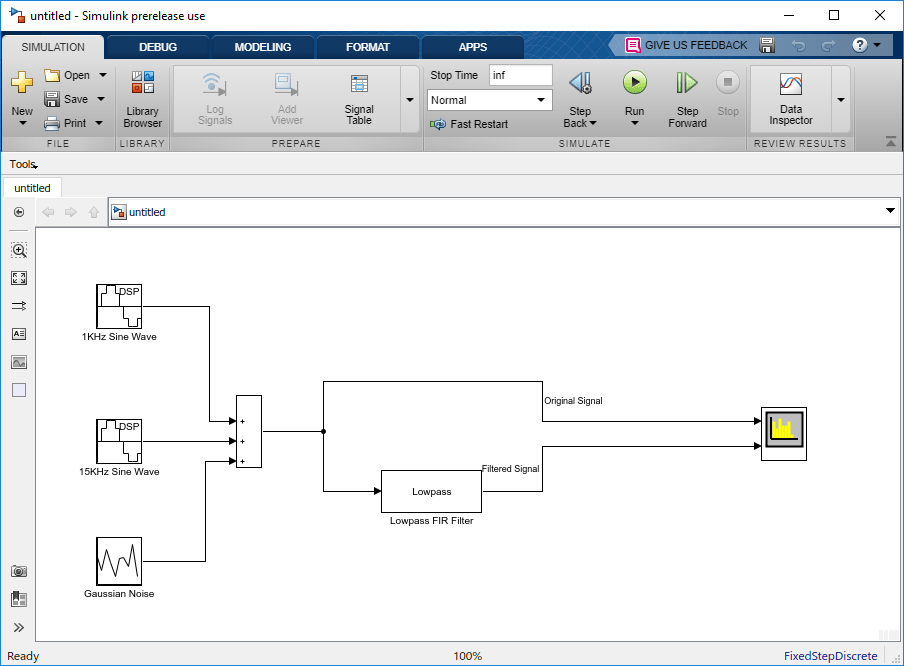

Щелкните Базовый фильтр (Basic Filter), чтобы создать базовую модель фильтрации с параметрами, рекомендованными для панели инструментов системы DSP.
Эта модель реализует фильтр нижних частот и позволяет сравнивать отфильтрованный сигнал с исходным сигналом. Модель служит отправной точкой для моделирования алгоритмов фильтрации в Simulink с помощью DSP System Toolbox.
Щелкните шаблон системы смешанного сигнала, чтобы создать базовую модель аналого-цифрового преобразователя, сконфигурированную с настройками, рекомендованными для DSP System Toolbox и систем смешанного сигнала. Эта модель выполняет аналого-цифровое преобразование путем реализации аналогового фильтра сглаживания, за которым следует схема удержания нулевого порядка. Модель служит отправной точкой для моделирования систем смешанного сигнала в Simulink с помощью DSP System Toolbox. Все дискретные временные сигналы окрашиваются в красный цвет для указания самой высокой частоты дискретизации. Сигналы непрерывного времени окрашиваются в черный цвет. Для дополнительных параметров времени образца на вкладке «Отладка» выберите «Информационные наложения» > «Цвета».
