dsp. CICDecimator

Прореживание сигнала с помощью каскадного интеграторно-гребенчатого фильтра (CIC)

Описание

dsp.CICDecimator Система object™ прореживает входной сигнал с помощью каскадного фильтра прореживания интегратора-гребенки (CIC). Структура децимационного фильтра CIC состоит из N секций каскадных интеграторов с последующим изменением скорости на коэффициент R, за которыми следуют N секций каскадных гребенчатых фильтров. Дополнительные сведения см. в разделе Алгоритмы. Свойство NumSections указывает N, количество секций в фильтре CIC. Свойство DecimationFactor указывает коэффициент прореживания R. getFixedPointInfo функция возвращает длины слов и дроби секций с фиксированной точкой и выходные данные для dsp.CICDecimator Системный объект. Можно также создать код HDL для этого системного объекта с помощью generatehdl функция.

Примечание

Для этого объекта требуется лицензия Fixed-Point Designer™.

Для прореживания сигнала с помощью фильтра CIC:

Создать dsp.CICDecimator и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.

Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.

Создание

Синтаксис

cicDecim = dsp. CICDecimator

cicDecim = dsp. CICDecimator (R, M, N)

cicDecim = dsp. CICDecimator (имя, значение)

Описание

пример

cicDecim = dsp.CICDecimator создает объект CIC прореживания System, который применяет фильтр прореживания CIC к входному сигналу.

пример

cicDecim = dsp.CICDecimator(R,M,N) создает объект прореживания CIC с помощью DecimationFactor свойство имеет значение R, DifferentialDelay свойство имеет значение M, и NumSections свойство имеет значение N.

cicDecim = dsp.CICDecimator(Name,Value) создает объект прореживания CIC с заданным значением каждого свойства. Заключите каждое имя свойства в отдельные кавычки. Этот синтаксис можно использовать с любой предыдущей комбинацией входных аргументов.

Свойства

развернуть все

Если не указано иное, свойства не настраиваются, что означает невозможность изменения их значений после вызова объекта. Объекты блокируются при их вызове, и release функция разблокирует их.

Если свойство настраивается, его значение можно изменить в любое время.

Дополнительные сведения об изменении значений свойств см. в разделе Проектирование системы в MATLAB с использованием системных объектов.

`DecimationFactor` - Коэффициент прореживания
`2` (по умолчанию) | положительное целое число

Коэффициент прореживания входного сигнала, определяемый как положительное целое число.

`DifferentialDelay` - Дифференциальная задержка секций гребенки фильтра
`1` (по умолчанию) | положительное целое число

Значение дифференциальной задержки, используемое в каждой из гребенчатых секций фильтра, задается как положительное целое число. Дополнительные сведения см. в разделе Алгоритмы. Если дифференциальная задержка является встроенным целочисленным типом данных, коэффициент прореживания должен быть одинаковым целочисленным типом данных или double. Например, если дифференциальной задержкой является int8, то коэффициент прореживания должен быть int8 или double.

`NumSections` - Количество интеграторных и гребенчатых секций
`2` (по умолчанию) | положительное целое число

Число интеграторных и гребенчатых секций фильтра CIC, указанных как положительное целое число. Это число указывает количество секций либо в гребенчатой части, либо в интеграторной части фильтра. Общее число секций в фильтре CIC вдвое превышает число секций, заданное этим свойством.

`FixedPointDataType` - Обозначения свойств с фиксированной точкой
`Full precision` (по умолчанию) | `Minimum section word lengths` | `Specify word lengths` | `Specify word and fraction lengths`

Обозначения свойств с фиксированной точкой, указанные как одно из следующих:

Full precision - Длина слова и длина дроби секций фильтра CIC и вывода объекта работают с полной точностью.
Minimum section word lengths - Укажите длину выходного слова через свойство OutputWordLength. Объект определяет тип данных секции фильтра и длину выходной дроби, которые обеспечивают максимальную точность. Для получения более подробной информации см. getFixedPointInfo и cicDecimOut аргумент.
Specify word lengths - Укажите длины слов в разделах фильтра CIC и выходные данные объекта с помощью свойств SureWordLengts и OutputWordLength. Объект определяет соответствующие длины дробей для обеспечения максимальной точности. Для получения более подробной информации см. getFixedPointInfo и cicDecimOut аргумент.
Specify word and fraction lengths - Укажите длину слова и длину дроби разделов фильтра CIC, а также выходные данные объекта через свойства SureWordLengts, SureFracityLengths, OutputWordLength и OutputFracityLength.

`SectionWordLengths` - Длины слов с фиксированной точкой для каждой секции фильтра
`[16 16 16 16]` (по умолчанию) | скаляр | вектор

Длины слов с фиксированной точкой для каждого раздела фильтра, заданные как скаляр или вектор строки целых чисел. Длина слова должна быть больше или равна 2. Если указан скаляр, значение применяется ко всем разделам фильтра. Если задан вектор, он должен иметь длину 2 × NumSections.

Пример: 32

Пример: [32 32 32 32]

Зависимости

Это свойство применяется при установке FixedPointDataType свойство для 'Specify word lengths' или 'Specify word and fraction lengths'.

`SectionFractionLengths` - Длины долей с фиксированной точкой для каждой секции фильтра
`0` (по умолчанию) | скаляр | вектор

Длины дробей с фиксированной точкой, используемые для каждой секции фильтра, задаваемые как скаляр или вектор строки целых чисел. Длина дроби может быть отрицательной, 0 или положительной. Если указан скаляр, значение применяется ко всем разделам фильтра. Если задан вектор, он должен иметь длину 2 × NumSections.

Пример: -2

Пример: [-2 0 5 8]

Зависимости

Это свойство применяется при установке FixedPointDataType свойство для 'Specify word and fraction lengths'.

`OutputWordLength` - Длина слова с фиксированной точкой для вывода фильтра
`32` (по умолчанию) | скалярное целое число

Длина слова с фиксированной точкой для вывода фильтра, заданная как скалярное целое число, большее или равное 2.

Зависимости

Это свойство применяется при установке FixedPointDataType свойство для 'Minimum section word lengths', 'Specify word lengths', или 'Specify word and fraction lengths'.

`OutputFractionLength` - Длина фракции с фиксированной точкой для выхода фильтра
`0` (по умолчанию) | скалярное целое число

Длина дроби с фиксированной точкой для вывода фильтра, заданная как скалярное целое число.

Зависимости

Это свойство применяется при установке FixedPointDataType свойство для 'Specify word and fraction lengths'.

Использование

Синтаксис

cicDecimOut = cicDecim (вход)

Описание

пример

cicDecimOut = cicDecim(input) прореживает входные данные с помощью прореживателя CIC.

Входные аргументы

развернуть все

`input` - Ввод данных
вектор | матрица

Ввод данных, заданный как вектор или матрица. Число строк на входе должно быть кратным значению DecimationFactor. Если вход имеет значение single или double тип данных, параметры свойств, связанные с типами данных с фиксированной точкой, игнорируются.

Выходные аргументы

развернуть все

`cicDecimOut` - Выход прореживателя CIC
вектор | матрица

Прореженный выходной сигнал, возвращаемый в виде вектора или матрицы. Размер выходного кадра равен (1 ∕ DecimationFactor) × размер входного кадра. Сложность выходных данных соответствует сложности входных данных. Если вход single или doubleтип выходных данных соответствует типу входных данных.

Если входные данные имеют встроенный целочисленный тип данных или тип данных с фиксированной точкой, длина выходного слова и длина дроби зависят от настройки типа данных с фиксированной точкой, выбранной с помощью свойства FixedStartDataType.

Полная точность

Когда FixedPointDataType имеет значение 'Full precision', применяется следующее отношение:

$\begin{array}{l} _{WLoutput} =_{} WLinput + \\ _{}_{NumFFLoutput =} \end{array}$ FLinput

где,

WLoutput - длина слова выходных данных.
FLoutput - длина фракции выходных данных.
WLinput - длина входных данных.
FLinput - длина фракции входных данных.
NumSect - количество секций в фильтре CIC, указанное в свойстве NumSections.

Входные данные WLinput и FLinput наследуются из входных данных, передаваемых алгоритму объекта. Для встроенных целочисленных входов длина дроби равна 0.

Минимальная длина слова сечения

Когда FixedPointDataType свойство имеет значение 'Minimum section word lengths', длина выходного слова - это значение, указанное в свойстве OutputWordLength. Длина выходной фракции, FLoutput, задается следующим образом:

$_{FLoutput} =_{} WLoutput -_{(}_{WLinput −} FLinput +$ NumSect)

Указание длины слов и дробей

Когда FixedPointDataType свойство имеет значение 'Specify word and fraction lengths', длина выходного слова и длина дроби являются значениями, заданными в свойствах OutputWordLength и OutputFracityLength.

Задание длины слова

Когда FixedPointDataType свойство имеет значение 'Specify word lengths', длина выходного слова - это значение, указанное в OutputWordLength собственность. Длина выходной фракции, FLoutput, задается следующим образом:

$_{FLoutput} =_{} WLoutput -_{(}_{WLinput −} FLinput +$ NumSect)

Функции объекта

Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:

release(obj)

развернуть все

Специфично для dsp. CICDecimator

`generatehdl`	Создание кода HDL для квантованного фильтра DSP (требуется кодер HDL конструкции фильтра)
`impz`	Импульсная характеристика объекта системы дискретно-временного фильтра
`freqz`	Частотная характеристика объекта системы дискретно-временного фильтра
`phasez`	Фазовый отклик объекта System дискретно-временного фильтра (развернутый)
`fvtool`	Визуализация частотной характеристики фильтров DSP
`gain`	Коэффициент усиления объекта CIC filter System
`getFixedPointInfo`	Получение длин слов и дробей с фиксированной точкой
`info`	Сведения об объекте filter System

Общие для всех системных объектов

`step`	Запустить алгоритм объекта System
`release`	Деблокирование ресурсов и разрешение изменений значений свойств объекта системы и входных признаков
`reset`	Сброс внутренних состояний объекта System

Для получения списка методов анализа фильтра, поддерживаемых данным объектом, введите dsp.CICDecimator.helpFilterAnalysis в командной строке MATLAB ®. Соответствующие страницы ссылок на функции см. в разделе Методы анализа для фильтрации системных объектов.

Примеры

свернуть все

Прореживание сигнала с помощью объекта CICDecimator

Открыть сценарий в реальном времени

Примечание.При использовании R2016a или более ранней версии замените каждый вызов объекта синтаксисом эквивалентного шага. Например, obj(x) становится step(obj,x).

Создать dsp.CICDecimator object™ системы с DecimationFactor установите в значение 4. Прорежьте сигнал от 44,1 кГц до 11,025 кГц.

cicdec = dsp.CICDecimator(4);
cicdec.FixedPointDataType = 'Minimum section word lengths';
cicdec.OutputWordLength = 16;

Создайте синусоидальный входной сигнал с фиксированной точкой из 1024 выборок с частотой дискретизации 44,13 Гц.

Fs = 44.1e3;
n = (0:1023)';            % 0.0232 sec signal
x = fi(sin(2*pi*1e3/Fs*n),true,16,15);

Создать dsp.SignalSource объект.

src = dsp.SignalSource(x,64);

Прорежьте выходной сигнал с помощью 16 выборок на кадр.

y = zeros(16,16);
for ii = 1:16
     y(ii,:) = cicdec(src());
end

Постройте график первого кадра исходного и прореженного сигналов. Задержка вывода составляет 2 выборки.

gainCIC = ...
   (cicdec.DecimationFactor*cicdec.DifferentialDelay)^cicdec.NumSections;
stem(n(1:56)/Fs,double(x(4:59)))
hold on;
stem(n(1:14)/(Fs/cicdec.DecimationFactor),double(y(1,3:end))/gainCIC,'r','filled')
xlabel('Time (sec)')
ylabel('Signal Amplitude')
legend('Original signal','Decimated signal','Location','north')
hold off;

Figure contains an axes. The axes contains 2 objects of type stem. These objects represent Original signal, Decimated signal.

Использование info метод в 'long' , получить длины слов и дроби секций фильтра с фиксированной точкой и выходные данные фильтра.

info(cicdec,'long')

ans =
    'Discrete-Time FIR Multirate Filter (real)
     -----------------------------------------
     Filter Structure    : Cascaded Integrator-Comb Decimator
     Decimation Factor   : 4
     Differential Delay  : 1
     Number of Sections  : 2
     Stable              : Yes
     Linear Phase        : Yes (Type 1)


     Implementation Cost
     Number of Multipliers            : 0
     Number of Adders                 : 4
     Number of States                 : 4
     Multiplications per Input Sample : 0
     Additions per Input Sample       : 2.5


     Fixed-Point Info
     Section word lengths     : 20  19  19  18
     Section fraction lengths : 15  14  14  13
     Output  word length      : 16
     Output  fraction length  : 11
     '

Определение длин сечений и выходных слов и длин дробей

Открыть сценарий в реальном времени

Использование getFixedPointInfo можно определить длины слов и длины дробей в секциях с фиксированной точкой и выходные данные dsp.CICDecimator и dsp.CICInterpolator Системные объекты. Типы данных секций фильтра и выходные данные зависят от FixedPointDataType свойства фильтра System object™.

Полная точность

Создать dsp.CICDecimator объект. Значение по умолчанию для NumSections свойство имеет значение 2. Это значение указывает на наличие двух секций интегратора и гребенки. Векторы WL и FL, возвращаемые getFixedPointInfo функция содержит пять элементов каждый. Первые два элемента представляют две секции интегратора. Третий и четвертый элементы представляют две гребенчатые секции. Последний элемент представляет выходной сигнал фильтра.

cicD = dsp.CICDecimator

cicD =
  dsp.CICDecimator with properties:

      DecimationFactor: 2
     DifferentialDelay: 1
           NumSections: 2
    FixedPointDataType: 'Full precision'

По умолчанию FixedPointDataType свойство объекта имеет значение 'Full precision'. Вызов getFixedPointInfo функция на этом объекте с вводимым числовым типом, nt, дает следующие векторы длины слова и длины дроби.

nt = numerictype(1,16,15)

nt =


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 15

[WLs,FLs] = getFixedPointInfo(cicD,nt) %#ok

WLs = 1×5

    18    18    18    18    18

FLs = 1×5

    15    15    15    15    15

Дополнительные сведения о вычислении длин слов и дробей см. в описании параметра «Выходные аргументы».

При блокировке cicD объект, передавая вход в его алгоритм, не нужно передавать nt аргумент для getFixedPointInfo функция.

input = int64(randn(8,1))

input = 8x1 int64 column vector

    1
    2
   -2
    1
    0
   -1
    0
    0

output = cicD(input)

output=4×1 object
     0
     1
     3
     0

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 66
        FractionLength: 0

[WLs,FLs] = getFixedPointInfo(cicD) %#ok

WLs = 1×5

    66    66    66    66    66

FLs = 1×5

     0     0     0     0     0

Длина выходного слова и слова секции равна сумме длины входного слова, в данном случае 64, и количества секций, 2. Длина доли на выходе и в разрезе равна 0, так как вход является встроенным целым числом.

Минимальная длина слова сечения

Деблокируйте объект и измените FixedPointDataType свойство для 'Minimum section word lengths'. Определение сечения и вывод информации с фиксированной точкой при вводе данных с фиксированной точкой, fi(randn(8,2),1,24,15).

release(cicD);
cicD.FixedPointDataType = 'Minimum section word lengths'

cicD =
  dsp.CICDecimator with properties:

      DecimationFactor: 2
     DifferentialDelay: 1
           NumSections: 2
    FixedPointDataType: 'Minimum section word lengths'
      OutputWordLength: 32

inputF = fi(randn(8,2),1,24,15)

inputF=8×2 object
    3.5784   -0.1241
    2.7694    1.4897
   -1.3499    1.4090
    3.0349    1.4172
    0.7254    0.6715
   -0.0630   -1.2075
    0.7148    0.7172
   -0.2050    1.6302

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 24
        FractionLength: 15

[WLs, FLs] = getFixedPointInfo(cicD,numerictype(inputF)) %#ok

WLs = 1×5

    26    26    26    26    32

FLs = 1×5

    15    15    15    15    21

Указание длины слов и дробей

Изменить FixedPointDataType свойство для 'Specify word and fraction lengths'. Определение информации с фиксированной точкой с помощью getFixedPointInfo функция.

cicD.FixedPointDataType = 'Specify word and fraction lengths'

cicD =
  dsp.CICDecimator with properties:

          DecimationFactor: 2
         DifferentialDelay: 1
               NumSections: 2
        FixedPointDataType: 'Specify word and fraction lengths'
        SectionWordLengths: [16 16 16 16]
    SectionFractionLengths: 0
          OutputWordLength: 32
      OutputFractionLength: 0

[WLs, FLs] = getFixedPointInfo(cicD,numerictype(inputF)) %#ok

WLs = 1×5

    16    16    16    16    32

FLs = 1×5

     0     0     0     0     0

Длины сечения и выходных слов и дроби присваиваются по соответствующим свойствам фиксированной точки cicD объект. Эти значения не определяются входным числовым типом. Для подтверждения вызовите getFixedPointInfo функция без передачи numerictype входной аргумент.

[WLs, FLs] = getFixedPointInfo(cicD) %#ok

WLs = 1×5

    16    16    16    16    32

FLs = 1×5

     0     0     0     0     0

Задание длины слова

Чтобы задать длины слов раздела фильтра и вывода, установите значение FixedPointDataType свойство для 'Specify word lengths'.

cicD.FixedPointDataType = 'Specify word lengths'

cicD =
  dsp.CICDecimator with properties:

      DecimationFactor: 2
     DifferentialDelay: 1
           NumSections: 2
    FixedPointDataType: 'Specify word lengths'
    SectionWordLengths: [16 16 16 16]
      OutputWordLength: 32

getFixedPointInfo Для функции требуется входной числовой тип, поскольку эта информация используется для вычисления длины дроби раздела и слова.

[WLs, FLs] = getFixedPointInfo(cicD,numerictype(inputF))

WLs = 1×5

    16    16    16    16    32

FLs = 1×5

     5     5     5     5    21

Дополнительные сведения о том, как функция вычисляет длину слова и дроби, см. в описании параметра «Выходные аргументы».

Подробнее

развернуть все

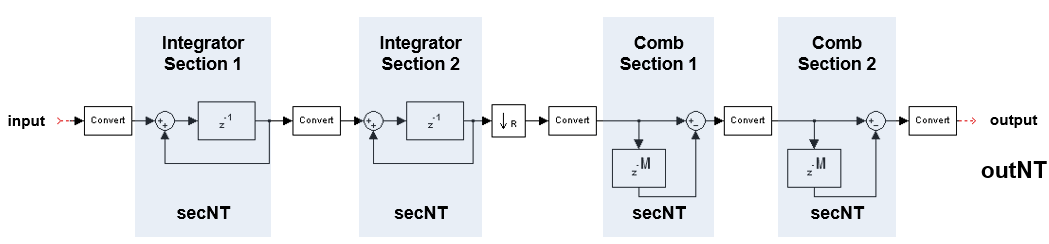

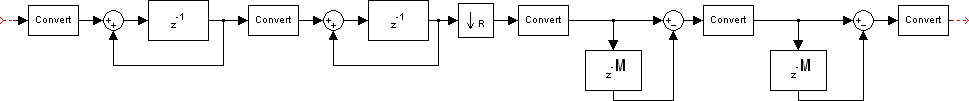

Фильтр CIC

CIC-фильтры представляют собой оптимизированный класс линейных фазовых КИХ-фильтров, состоящих из гребенчатой части и интеграторной части.

Децимационный фильтр CIC концептуально задаётся односкоростным CIC фильтром H (z), который является низкочастотным антиизображающим фильтром, за которым следует понижающая дискретизация. Децимационный фильтр CIC уменьшает частоту дискретизации входного сигнала на целочисленный коэффициент, используя каскадный интеграторно-гребенчатый фильтр (CIC).

В более эффективной реализации односкоростной фильтр CIC H (z) факторизируется следующим образом:

$H (z) {_{}^{}^{}}^{} \frac{{=[∑k=0RM−1z−k]N= (^{1 -}}^{z}}{{−^{RM)}}^{N}} \frac{(}{{1 -^{z} -}^{}} 1 \frac{{) N^{= 1}}^{(}}{1} -_{}^{z} - 1)_{}^{N} \cdot ($ 1 − z − RM) N1 = HIN (z)· HcN (z)

где,

HI - передаточная функция интеграторной части фильтра, содержащей N ступеней интеграторов.
HC - передаточная функция N секций каскадных гребенчатых фильтров, каждая шириной RM.
N - количество секций. Количество секций в фильтре CIC определяется как количество секций в гребенчатой или интеграторной части фильтра. Это значение не представляет общее количество сечений во всем фильтре.
R - коэффициент прореживания.
M - дифференциальная задержка.

В общей многоскоростной реализации алгоритм применяет благородную идентичность для прореживания и перемещает коэффициент изменения скорости R для следования за N секциями каскадных интеграторов. Передаточная функция результирующего фильтра задается следующим уравнением:

$H (z) \frac{{= (^{1} -}^{}}{{z -^{M)}}^{N}}$ (1 − z − 1) N.

Блок-схему, показывающую реализацию нескольких скоростей, см. в разделе Алгоритмы.

Алгоритмы

развернуть все

Фильтр децимации CIC

Децимационный фильтр CIC в More About реализуется как каскад из N секций интеграторов с последующим коэффициентом изменения скорости R, за которым следуют N секций гребенчатых фильтров.

На этой диаграмме показаны две секции каскадных интеграторов и две секции каскадных гребенчатых фильтров. Единичная задержка в интеграторной части фильтра CIC может быть расположена либо в канале прямой связи, либо в канале обратной связи. Эти две конфигурации дают одинаковую частотную характеристику фильтра. Однако числовые выходные сигналы от этих двух конфигураций отличаются из-за задержки. Этот блок помещает единичную задержку в путь передачи интегратора, поскольку она является предпочтительной конфигурацией для реализации HDL.

Ссылки

[1] Хогенауэр, Е. Б. «Экономичный класс цифровых фильтров для децимации и интерполяции». Транзакции IEEE по акустике, обработке речи и сигналов. Том 29, номер 2, 1981, 155-162.

[2] Цифровая обработка сигналов Meyer-Baese, U. с помощью программируемых на местах логических матриц. Нью-Йорк: Спрингер, 2001.

[3] Харрис, Фредрик Дж. Многоскоростная обработка сигналов для систем связи. Индианаполис, IN: Prentice Hall PTR, 2004.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

Примечания и ограничения по использованию:

См. Системные объекты в создании кода MATLAB (кодер MATLAB).

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Диаграмма сигналов с фиксированной точкой показывает типы данных, которые dsp.CICDecimator объект использует для сигналов с фиксированной точкой.

где,

secNT = numerictype(1,secWL,secFL)
outNT = numertictype(1,outWL,outFL)
secWL - длина слова раздела, заданная с помощью свойства SureWordLengths.
secFL - длина фракции сечения, заданная с помощью свойства SityFracityLengths.
outWL - длина выходного слова, заданная с помощью свойства OutputWordLength.
outFL - длина выходной дроби, заданная с помощью свойства OutputFracityLength.

Значение NumSections на этой диаграмме - 2.

См. также

Темы

Представлен в R2012a

Документация

dsp. CICDecimator

Описание

Создание

Синтаксис

Описание

Свойства

DecimationFactor - Коэффициент прореживания 2 (по умолчанию) | положительное целое число

DifferentialDelay - Дифференциальная задержка секций гребенки фильтра 1 (по умолчанию) | положительное целое число

NumSections - Количество интеграторных и гребенчатых секций 2 (по умолчанию) | положительное целое число

FixedPointDataType - Обозначения свойств с фиксированной точкой Full precision (по умолчанию) | Minimum section word lengths | Specify word lengths | Specify word and fraction lengths

SectionWordLengths - Длины слов с фиксированной точкой для каждой секции фильтра [16 16 16 16] (по умолчанию) | скаляр | вектор

Зависимости

SectionFractionLengths - Длины долей с фиксированной точкой для каждой секции фильтра 0 (по умолчанию) | скаляр | вектор

Зависимости

OutputWordLength - Длина слова с фиксированной точкой для вывода фильтра 32 (по умолчанию) | скалярное целое число

Зависимости

OutputFractionLength - Длина фракции с фиксированной точкой для выхода фильтра 0 (по умолчанию) | скалярное целое число

Зависимости

Использование

Синтаксис

Описание

Входные аргументы

input - Ввод данных вектор | матрица

Выходные аргументы

cicDecimOut - Выход прореживателя CIC вектор | матрица

Функции объекта

Специфично для dsp. CICDecimator

Общие для всех системных объектов

Примеры

Прореживание сигнала с помощью объекта CICDecimator

Определение длин сечений и выходных слов и длин дробей

Подробнее

Фильтр CIC

Алгоритмы

Фильтр децимации CIC

Ссылки

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью MATLAB ® Coder™

Преобразование с фиксированной точкой Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Функции

Объекты

Блоки

Темы

Документация по системной панели инструментов DSP

Поддержка

`DecimationFactor` - Коэффициент прореживания
`2` (по умолчанию) | положительное целое число

`DifferentialDelay` - Дифференциальная задержка секций гребенки фильтра
`1` (по умолчанию) | положительное целое число

`NumSections` - Количество интеграторных и гребенчатых секций
`2` (по умолчанию) | положительное целое число

`FixedPointDataType` - Обозначения свойств с фиксированной точкой
`Full precision` (по умолчанию) | `Minimum section word lengths` | `Specify word lengths` | `Specify word and fraction lengths`

`SectionWordLengths` - Длины слов с фиксированной точкой для каждой секции фильтра
`[16 16 16 16]` (по умолчанию) | скаляр | вектор

`SectionFractionLengths` - Длины долей с фиксированной точкой для каждой секции фильтра
`0` (по умолчанию) | скаляр | вектор

`OutputWordLength` - Длина слова с фиксированной точкой для вывода фильтра
`32` (по умолчанию) | скалярное целое число

`OutputFractionLength` - Длина фракции с фиксированной точкой для выхода фильтра
`0` (по умолчанию) | скалярное целое число

`input` - Ввод данных
вектор | матрица

`cicDecimOut` - Выход прореживателя CIC
вектор | матрица

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.
