Проектирование фильтра верхних частот FIR или IIR
Панель системных инструментов DSP/Проекты фильтров/фильтров
Блок Highpass Filter независимо фильтрует каждый канал входного сигнала с течением времени, используя заданные характеристики конструкции. Можно управлять тем, реализует ли блок фильтр верхних частот IIR или FIR, используя параметр Тип фильтра.
Этот блок поддерживает генерацию кода ARM ® Cortex ®. При определенных условиях этот блок также поддерживает генерацию кода SIMD. Дополнительные сведения см. в разделе Создание кода.
Filter type - Фильтр FIR или IIRFIR (по умолчанию) | IIRУкажите, реализует ли блок фильтр верхних частот FIR или фильтр верхних частот IIR.
Design minimum order filter - Расчетный фильтр с минимальным порядкомon (по умолчанию) | offЕсли этот флажок установлен, блок проектирует фильтр с минимальным порядком. При снятии этого флажка можно указать порядок фильтра как положительное целое число.
Filter order - Порядок фильтра верхних частот50 (по умолчанию) | положительное целое числоПорядок фильтра верхних частот, заданный как положительное скалярное целое число.
Чтобы включить этот параметр, снимите флажок Фильтр минимального порядка конструкции (Design minimum order filter).
Stopband edge frequency (Hz) - Граничная частота стоп-диапазона8e3 (по умолчанию) | действительный положительный скалярЧастота краев стоп-полосы фильтра верхних частот, заданная как действительный положительный скаляр в Гц. Значение граничной частоты стоп-полосы в Гц должно быть меньше частоты полосы пропускания.
Чтобы включить этот параметр, установите флажок Фильтр минимального порядка конструкции (Design minimum order filter).
Passband edge frequency (Hz) - Граничная частота полосы пропускания12e3 (по умолчанию) | действительный положительный скалярЧастота границ полосы пропускания фильтра верхних частот, заданная как действительный положительный скаляр в Гц. Граничная частота полосы пропускания должна быть меньше половины значения частоты входных выборок (Гц).
Minimum stopband attenuation (dB) - Минимальное затухание полосы останова80 (по умолчанию) | действительный положительный скалярМинимальное затухание в полосе останова, определяемое как действительный положительный скаляр в дБ.
Maximum passband ripple (dB) - Максимальная пульсация полосы пропускания0.1 (по умолчанию) | действительный положительный скалярМаксимальная пульсация отклика фильтра в полосе пропускания, заданная как действительный положительный скаляр в дБ.
Inherit sample rate from input - Наследовать частоту выборки из входных данныхoff (по умолчанию) | onЕсли этот флажок установлен, блок наследует частоту дискретизации от входного сигнала. Если этот флажок снят, частота дискретизации задается с помощью параметра Частота дискретизации на входе (Гц).
Input sample rate (Hz) - Частота входных выборок44100 (по умолчанию) | скалярЧастота входных выборок, заданная как скаляр в Гц.
Simulate using - Тип выполняемого моделированияInterpreted execution (по умолчанию) | Code generationТип выполняемого моделирования:
Interpreted execution (по умолчанию)
Моделирование модели с помощью интерпретатора MATLAB ®. Эта опция сокращает время запуска, но имеет более низкую скорость моделирования, чемCode generation.
Code generation
Моделирование модели с использованием сгенерированного кода C. При первом запуске моделирования Simulink ® генерирует код C для блока. Код C используется повторно для последующего моделирования до тех пор, пока модель не изменится. Этот параметр требует дополнительного времени запуска, но обеспечивает более высокую скорость моделирования, чемInterpreted execution.

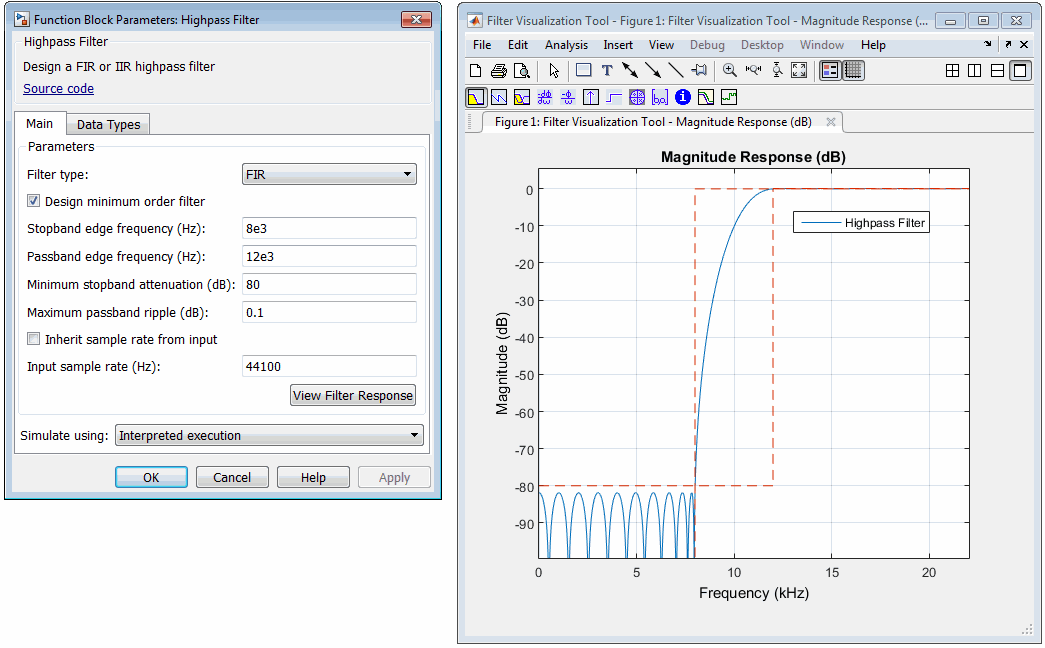

View Filter Response - Открыть инструмент визуализации фильтраОткрывает инструмент визуализации фильтра (fvtool) и отображает амплитудно-фазовую характеристику фильтра верхних частот. Ответ основан на параметрах диалогового окна блока. Изменения, внесенные в эти параметры, обновляют FVTool.
Чтобы обновить отклик величины во время выполнения команды FVTool, измените параметры диалогового окна и нажмите кнопку «Применить».
Rounding mode - Метод округленияFloor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroМетод округления для выходных операций с фиксированной точкой.
Coefficients - Тип данных коэффициентаfixdt(1,16) (по умолчанию) | fixdt(1,16,0) | <data type expression>Тип данных коэффициентов с фиксированной точкой, указанный как один из следующих:
fixdt(1,16) - Подписанный тип данных с фиксированной точкой длины слова 16, с двоичным масштабированием точек. Блок автоматически определяет длину дроби из значений коэффициентов таким образом, чтобы коэффициенты занимали максимальный представимый диапазон без переполнения.
fixdt(1,16,0) - Подписанный тип данных с фиксированной точкой длины слова 16 и длина фракции 0. Можно изменить длину дроби на любое другое целое значение.
<data type expression> - Укажите тип данных с помощью выражения, которое вычисляет объект типа данных, например числовой тип (fixdt([ ],16, 15)). Укажите режим знака этого типа данных как [ ] или true.
Refresh Data Type - Обновить до типа данных по умолчанию.
Нажмите кнопку Show data type assistant (Показать помощник по типам
данных) для отображения помощника по типам данных, который поможет задать тип данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных (Simulink).
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
Этот блок предоставляет возможности dsp.HighpassFilter object™ системы в среду Simulink.
Для получения информации о алгоритмах, используемых этим блоком, см. раздел Алгоритмы в dsp.HighpassFilter.
