Проектирование фильтра нижних частот FIR или IIR
Панель системных инструментов DSP/Проекты фильтров/фильтров
Блок фильтра нижних частот независимо фильтрует каждый канал входного сигнала во времени, используя конструкцию фильтра, заданную параметрами блока. Можно управлять тем, реализует ли блок фильтр нижних частот IIR или FIR, используя параметр Тип фильтра.
Этот блок поддерживает генерацию кода ARM ® Cortex ®. При определенных условиях этот блок также поддерживает генерацию кода SIMD. Дополнительные сведения см. в разделе Создание кода.
Filter type - Фильтр FIR или IIRFIR (по умолчанию) | IIRУкажите, реализует ли блок фильтр нижних частот FIR или фильтр нижних частот IIR.
Design minimum order filter - Расчетный фильтр с минимальным порядкомon (по умолчанию) | offПри установке этого флажка блок проектирует фильтр с минимальным порядком и заданной полосой пропускания, частотой стоп-полосы, пульсацией полосы пропускания и затуханием стоп-полосы.
При снятии этого флажка можно указать порядок фильтра как положительное целое число.
Filter order - Порядок фильтра нижних частот50 (по умолчанию) | положительное целое числоПорядок фильтра нижних частот, заданный как положительное скалярное целое число.
Чтобы включить этот параметр, снимите флажок Фильтр минимального порядка конструкции (Design minimum order filter).
Passband edge frequency (Hz) - Граничная частота полосы пропускания8e3 (по умолчанию) | действительный положительный скалярЧастота границ полосы пропускания фильтра нижних частот, заданная как действительный положительный скаляр в Гц. Граничная частота полосы пропускания должна быть меньше половины значения частоты входных выборок (Гц).
Stopband edge frequency (Hz) - Граничная частота стоп-диапазона12e3 (по умолчанию) | действительный положительный скалярЧастота краев стоп-полосы фильтра нижних частот, заданная как действительный положительный скаляр в Гц. Частота границы полосы стоп-сигналов должна быть меньше половины значения частоты входных выборок (Гц).
Чтобы включить этот параметр, установите флажок Фильтр минимального порядка конструкции (Design minimum order filter).
Maximum passband ripple (dB) - Максимальная пульсация полосы пропускания0.1 (по умолчанию) | действительный положительный скалярМаксимальная пульсация отклика фильтра в полосе пропускания, заданная как действительный положительный скаляр в дБ.
Minimum stopband attenuation (dB) - Минимальное затухание полосы останова80 (по умолчанию) | действительный положительный скалярМинимальное затухание в полосе останова, определяемое как действительный положительный скаляр в дБ.
Inherit sample rate from input - Наследовать частоту выборки из входных данныхoff (по умолчанию) | onЕсли этот флажок установлен, блок наследует частоту дискретизации от входного сигнала. Если этот флажок снят, частота дискретизации задается с помощью параметра Частота дискретизации на входе (Гц).
Input sample rate (Hz) - Частота входных выборок44100 (по умолчанию) | скалярЧастота входных выборок, заданная как скаляр в Гц.
Чтобы включить этот параметр, снимите флажок Наследовать частоту выборки из ввода.
Simulate using - Тип выполняемого моделированияInterpreted execution (по умолчанию) | Code generationТип выполняемого моделирования:
Interpreted execution (по умолчанию)
Моделирование модели с помощью интерпретатора MATLAB ®. Эта опция сокращает время запуска, но имеет более низкую скорость моделирования, чемCode generation.
Code generation
Моделирование модели с использованием сгенерированного кода C. При первом запуске моделирования Simulink ® генерирует код C для блока. Код C используется повторно для последующего моделирования, если модель не изменяется. Этот параметр требует дополнительного времени запуска, но обеспечивает более высокую скорость моделирования, чемInterpreted execution.

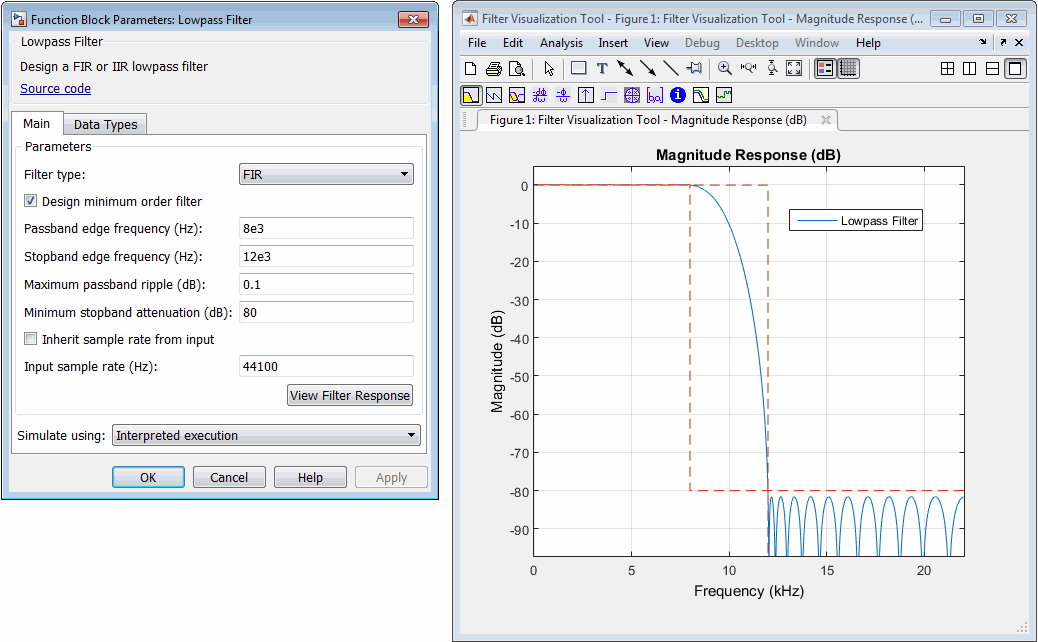

View Filter Response - Открыть инструмент визуализации фильтраbuttonОткрывает инструмент визуализации фильтра (fvtool) и отображает амплитудно-фазовую характеристику фильтра нижних частот. Ответ основан на параметрах диалогового окна блока. Изменения, внесенные в эти параметры, обновляют FVTool.
Чтобы обновить отклик величины во время выполнения команды FVTool, измените параметры диалогового окна и нажмите кнопку «Применить».
Rounding mode - Метод округленияFloor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroМетод округления для выходных операций с фиксированной точкой.
Coefficients - Тип данных коэффициентаfixdt(1,16) (по умолчанию) | fixdt(1,16,0) | <data type expression>Тип данных коэффициентов с фиксированной точкой, указанный как один из следующих:
fixdt(1,16) - Подписанный тип данных с фиксированной точкой длины слова 16, с двоичным масштабированием точек. Блок автоматически определяет длину дроби из значений коэффициентов таким образом, чтобы коэффициенты занимали максимальный представимый диапазон без переполнения.
fixdt(1,16,0) - Подписанный тип данных с фиксированной точкой длины слова 16 и длина фракции 0. Можно изменить длину дроби на любое другое целое значение.
<data type expression> - Укажите тип данных с помощью выражения, которое вычисляет объект типа данных, например числовой тип (fixdt([ ],16, 15)). Укажите режим знака этого типа данных как [ ] или true.
Refresh Data Type - Обновить до типа данных по умолчанию.
Нажмите кнопку Show data type assistant (Показать помощник по типам
данных) для отображения помощника по типам данных, который поможет задать тип данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных (Simulink).
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
Этот блок предоставляет возможности dsp.LowpassFilter object™ системы в среду Simulink.
Для получения информации о алгоритмах, используемых этим блоком, см. раздел Алгоритмы в dsp.LowpassFilter Системный объект.
