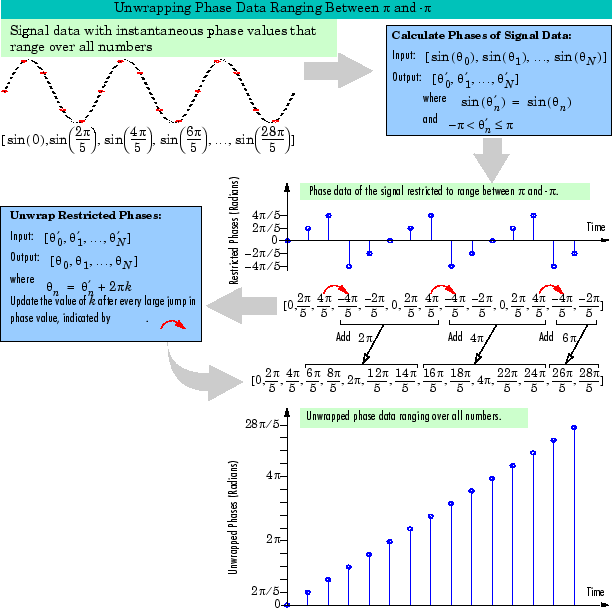

Разбиение на фазы или разбиение на фазы - это процесс, часто используемый для восстановления исходной фазы сигнала. Алгоритмы развертки добавляют соответствующие кратные 2δ к каждому входу фазы для восстановления исходных значений фазы, как показано на диаграмме. Дополнительные сведения об алгоритме восстановления, используемом этим блоком, см. в разделе Метод восстановления.

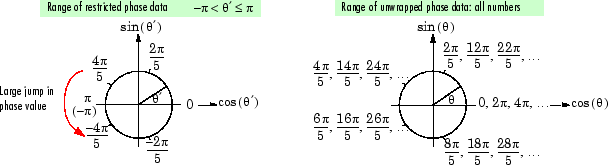

Алгоритмы, которые вычисляют фазу сигнала, часто только выходные фазы между -δ и δ. Например, такие алгоритмы вычисляют фазу sin (2δ + 3) равной 3, так как sin (3) = sin (2λ + 3), а так как фактическая фаза, 2λ + 3, не находится между -λ и δ. Такие алгоритмы вычисляют фазы sin (-4δ + 3) и sin (16λ + 3) также как 3.

Блок Unwrap разворачивает каждый канал своей входной матрицы или входного вектора, добавляя 2οk к каждому последовательному элементу канала и обновляя k при каждом переходе фазы. Фазовый переход происходит, когда разность между двумя соседними записями значений фазы превышает значение параметра Tolerance.

Этот код показывает, как блок развертывает данные в заданном входном канале u.

k=0; % initialize k to 0
i=1; % initialize the counter to 1
alpha=pi; % set alpha to the desired Tolerance. In this case, pi

for i = 1:(size(u)-1)
    yout(i,:)=u(i)+(2*pi*k); % add 2*pi*k to ui
    if((abs(u(i+1)-u(i)))>(abs(alpha)))  %if diff is greater than alpha, increment or decrement k

        if u(i+1)<u(i)   % if the phase jump is negative, increment k
            k=k+1;
        else             % if the phase jump is positive, decrement k
            k=k-1;
        end
    end
end
yout((i+1),:)=u(i+1)+(2*pi*k); % add 2*pi*k to the last element of the input

При конфигурировании блока для выполнения обработки на основе кадров установите для параметра Input processing значение Columns as channels (frame based), блок поддерживает два различных режима восстановления. В обоих режимах блок добавляет к элементам каждого входного канала по 2,.dk и обновляет k при каждом разрыве фазы. Разница между этими двумя режимами заключается в том, как часто блок сбрасывает начальное значение фазы (k) до нуля. Можно развернуть данные через границы кадра (по умолчанию) или только внутри входных кадров путем сброса начального значения фазы при каждом получении нового входного кадра.

Развертывание по границам фрейма

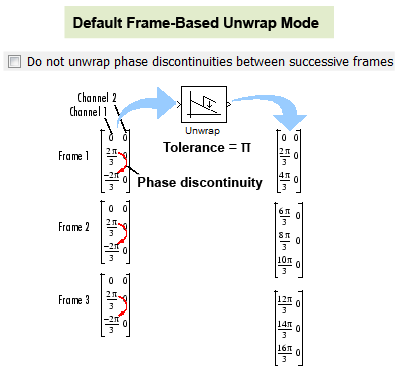

В режиме по умолчанию блок игнорирует границы между входными кадрами и продолжает восстанавливать данные в каждом канале без сброса начального значения фазы до нуля. Чтобы задать этот режим, снимите флажок Не развертывать разрывы фаз между последовательными кадрами. На этом рисунке показано, как блок развертывает данные в этом режиме.

Развертывание в кадрах

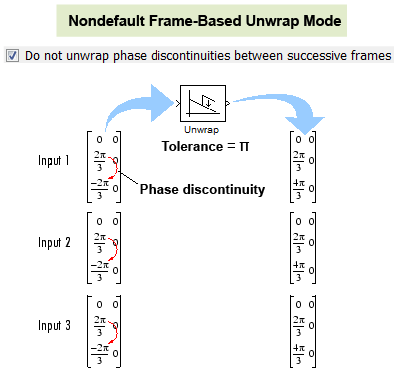

При установке флажка Не развертывать разрывы фаз между последовательными кадрами блок обрабатывает каждый кадр входных данных независимо. В этом режиме блок сбрасывает начальное значение фазы на ноль каждый раз, когда принимается новый входной кадр. На этом рисунке показано, как блок развертывает данные в этом режиме.

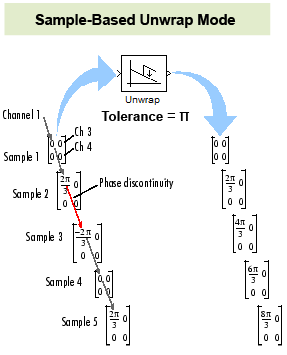

При настройке блока для выполнения обработки на основе проб путем установки для параметра Input processing значения Elements as channels (sample based)блок обрабатывает каждый элемент входа как отдельный канал. Блок развертывает данные в каждом канале входа и не сбрасывает начальную фазу в нуль каждый раз, когда принимается новый вход. На этом рисунке показано, как блок развертывает данные при выполнении обработки на основе выборки.
