Отображение вызовов разделов кода по временной шкале выполнения
timeline( отображает вызовы каждого раздела профилированного кода по временной шкале выполнения.executionProfile)
Примечание
Вы можете использовать schedule функция для визуализации с помощью инспектора данных моделирования планирования задач и порядка вызовов функций.
timeline( задает максимальное приращение, на которое выполняется:executionProfile, 'MaxResizeIncrement', numberOfPoints)
Увеличение количества отображаемых точек при нажатии инструмента уменьшения масштаба.
Двигаться вдоль timeline печать при протягивании вправо или влево с помощью инструмента панорамирования.
Эта команда используется при необходимости просмотра больших размеров timeline участки быстро.
Запустите моделирование с моделью, настроенной на создание переменной рабочего пространства с измерениями времени выполнения.
rtwdemo_sil_topmodel; set_param('rtwdemo_sil_topmodel',... 'CodeExecutionProfiling', 'on'); set_param('rtwdemo_sil_topmodel',... 'SimulationMode', 'software-in-the-loop (SIL)'); set_param('rtwdemo_sil_topmodel',... 'CodeProfilingInstrumentation', 'Detailed'); set_param('rtwdemo_sil_topmodel',... 'CodeProfilingSaveOptions', 'AllData'); sim('rtwdemo_sil_topmodel');
executionProfile (по умолчанию).В конце моделирования откройте отчет о выполнении кода.
report(executionProfile)

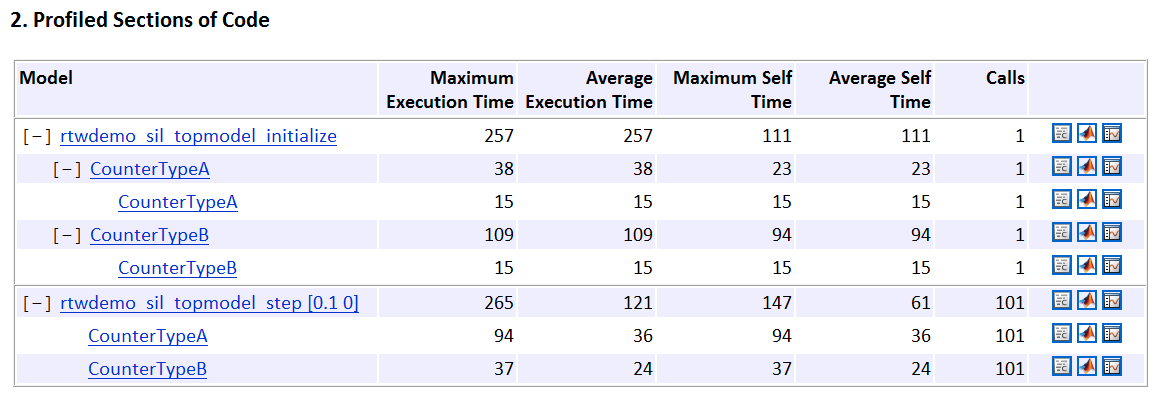

В разделе Профилированные разделы кода в столбце Модель разверните все узлы. Отображается информация профиля для восьми разделов кода. Например, задача rtwdemo_sil_topmodel_step и функции CounterTypeA и CounterTypeB.
Отображение вызовов раздела кода.
timeline(executionProfile)

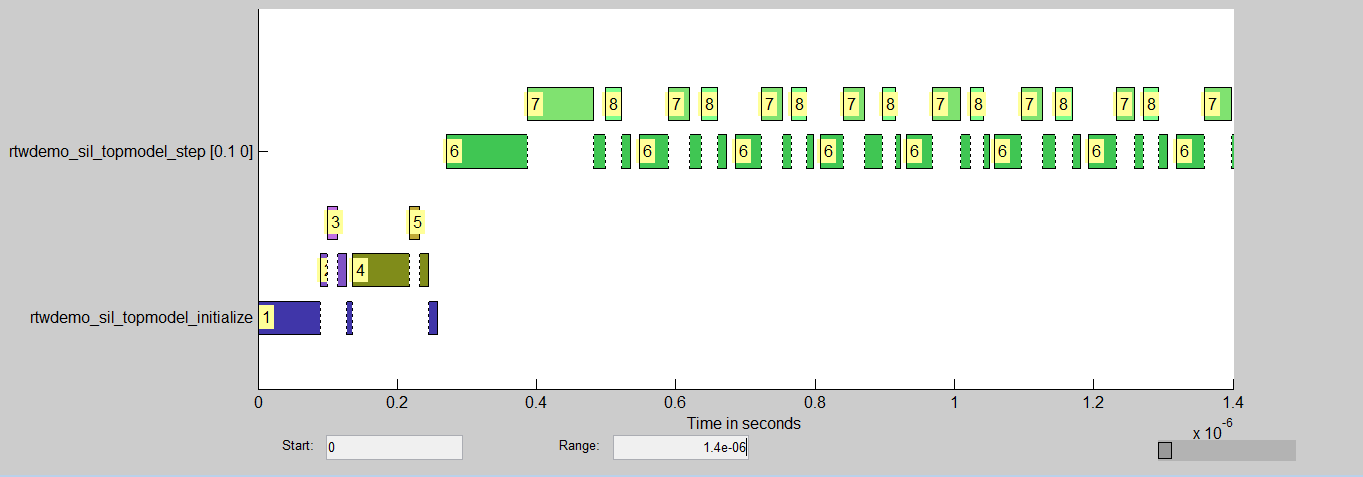

В окне Профиль выполнения отображаются пронумерованные горизонтальные полосы, представляющие вызовы разделов кода.
Например, синие полосы показывают, когда первый раздел, rtwdemo_sil_topmodel_initialize, вызывается.
Для просмотра первого раздела кода в первой строке отчета по профилированию выполнения кода щелкните значок.
В отчете о создании кода отображается вызов функции.
Чтобы узнать, какие разделы кода вызываются в течение определенного периода времени, используйте поля Start и Range окна Execution Profile. Например, в полях Начало и Диапазон введите 6e-07 и 2e-07 соответственно. Затем нажмите Enter.

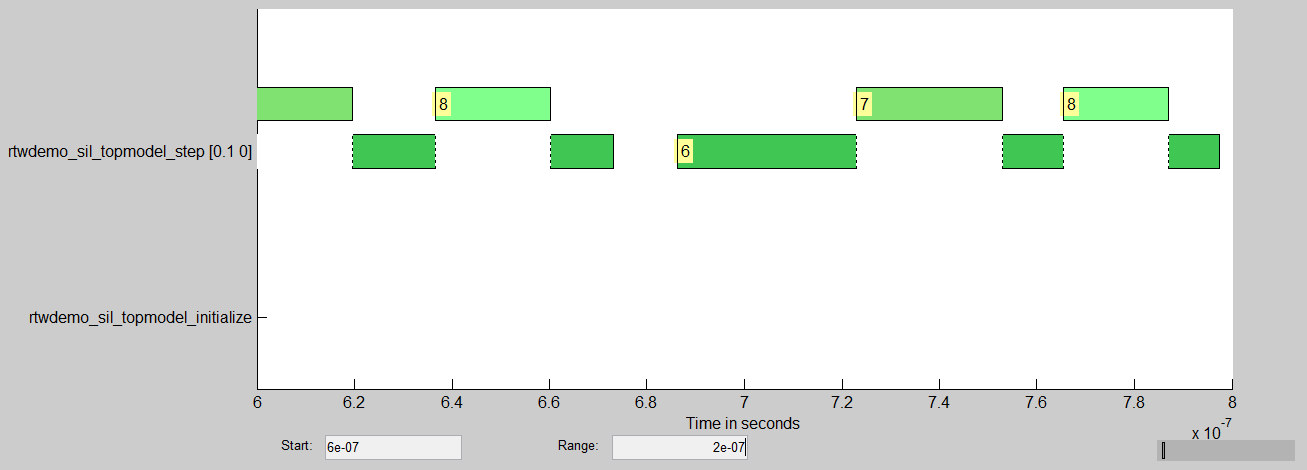

Между 0,6 мкс и 0,8 мкс, вы видите, что задача rtwdemo_sil_topmodel_step(раздел 6 кода) и функции CounterTypeA(раздел 7 кода) и CounterTypeB (раздел кода 8) вызываются.
В правом нижнем углу окна Профиль выполнения (Execution Profile) индикатор показывает, какая часть временной шкалы выполнения отображается.
