Описание

Блок Serializer1D преобразует более медленный векторный сигнал в более быстрый поток скалярных сигналов или векторных сигналов меньшего размера на основе значений Ratio и Idle Cycle. Чтобы соответствовать более быстрому сериализованному выходу, время выборки изменяется в соответствии со следующим уравнением:

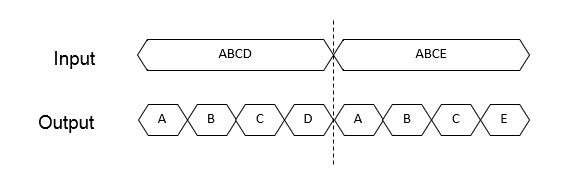

Рассмотрим этот пример, в котором входные данные являются вектором размера 4, а значение Ratio равно 4.

Выходные данные сериализуют каждый из векторных сигналов в четыре скалярных сигнала. Время выборки на выходе: $$\mathrm{Output}\mathrm{Sample}\mathrm{Time}=\mathrm{Input}\mathrm{Sample}\mathrm{}$$Time/4.

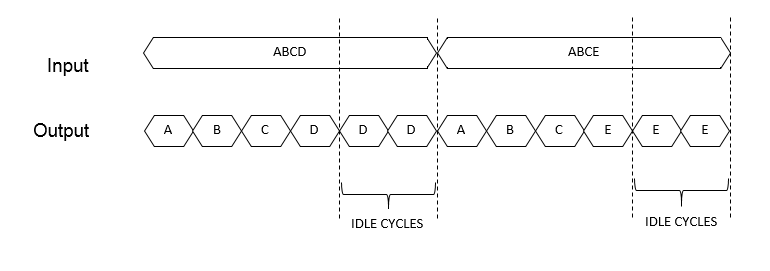

Для добавления циклов простоя в конце каждого вывода для параметра «Циклы простоя» укажите целое число больше нуля. Рассмотрим этот пример, в котором значение Ratio равно 4, а значение Idle Cycles равно 2.

Для каждого сигнала медленного вектора выходной сигнал имеет шесть быстрых циклов, состоящих из четырех сериализованных скалярных сигналов и двух неактивных циклов. Время выборки на выходе равно Output $$\mathrm{Sample}\mathrm{Time}=\mathrm{Input}\mathrm{Sample}\mathrm{}$$Time/6.

Блок Serializer1D обеспечивает три управляющих сигнала: ValidIn, ValidOut и StartOut. Можно использовать ValidIn для управления ValidOut и StartOut. Сериализованные выходные данные не зависят от ValidIn. Чтобы определить, являются ли выходные сериализованные данные допустимыми, используйте команды ValidIn и ValidOut. Если вы даете высокий входной сигнал для ValidIn, и нет циклов простоя, ValidOut дает высокий выходной сигнал, который указывает, что выходные сериализованные данные являются действительными.

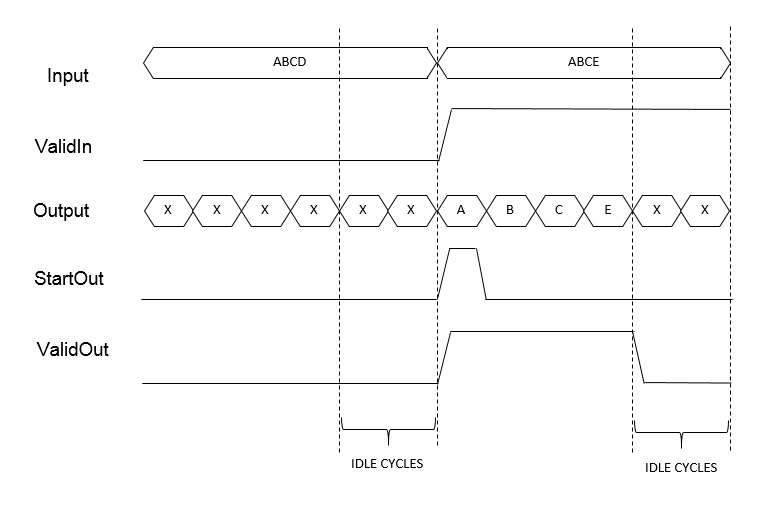

Рассмотрим пример, в котором входные данные являются вектором размера 4, коэффициент установлен равным 4, циклы простоя установлены равным 2 и используются все три управляющих сигнала.

Для первого входного вектора: ABCD, ValidIn имеет значение false. StartOut и ValidOut становятся ложными. Это означает, что значения выходных данных недействительны. В форме сигнала значения данных представлены как X, которые соответствуют ценностям, которые не волнуют.

Для второго входного вектора: ABCE, ValidIn имеет значение true. Выходные данные сериализуют вектор на четыре скалярных сигнала. Управляющий сигнал StartOut становится истинным на выходе A для указания начала десериализации. В следующем цикле сигнал StartOut становится ложным. Значение ValidOut верно для всех четырех выходных сигналов, указывающих допустимые выходные данные за четыре цикла. Значение ValidOut становится ложным для циклов простоя, а значения выходных данных не имеют значения.
