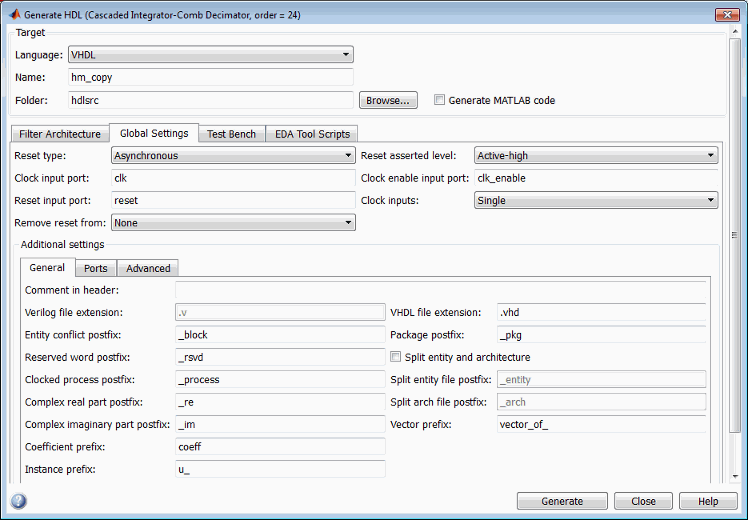

На вкладке Global settings (Глобальные параметры) включено раскрывающееся меню Clock input (Входные данные часов). Это меню предоставляет две альтернативы для генерации тактовых входов для многоскоростных фильтров.

Для фильтров CIC на вкладке «Архитектура фильтра» опция «Множители коэффициентов» отключена. Множители коэффициентов в фильтрах CIC не используются.

Для фильтров CIC на вкладке «Архитектура фильтра» опция стиля сумматора FIR отключена, так как фильтры CIC не требуют конечного сумматора.

Single: При выборе Singleкодер генерирует один тактовый вход для многоскоростного фильтра. Объявление модуля или объекта для фильтра имеет один вход тактового сигнала с соответствующим входом включения тактового сигнала и выходом включения тактового сигнала. Сгенерированный код включает в себя счетчик, который управляет синхронизацией передачи данных на выход фильтра (для прореживающих фильтров) или на вход (для интерполяционных фильтров). Счетчик ведет себя как вторичный тактовый сигнал, скорость которого определяется коэффициентом прореживания или интерполяции. Эта опция обеспечивает автономное решение синхронизации для конструкций FPGA.

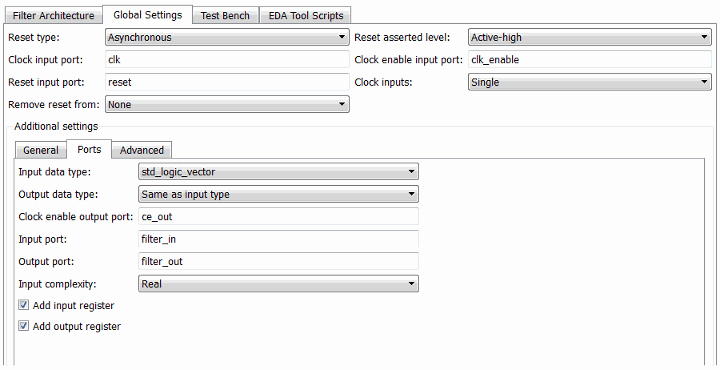

Чтобы настроить имя выходного сигнала включения синхронизации, см. раздел Настройка имени выходного сигнала включения синхронизации. Интерполяторы также проходят через входной сигнал разрешения синхронизации к выходному порту с именем ce_in. Этот сигнал указывает, когда объект принял входной образец. Этот сигнал можно использовать для управления восходящим потоком данных. Невозможно настроить это имя порта.

Следующие выдержки кода были сгенерированы из фильтра прореживания CIC, имеющего коэффициент прореживания, равный 4, с входами синхросигналов, установленными на Single.

Кодер генерирует входной синхросигнал, входной синхросигнал и выходной синхросигнал.

ENTITY cic_decim_4_1_single IS
   PORT( clk            :   IN    std_logic;
         clk_enable     :   IN    std_logic;
         reset          :   IN    std_logic;
         filter_in      :   IN    std_logic_vector(15 DOWNTO 0); -- sfix16_En15
         filter_out     :   OUT   std_logic_vector(15 DOWNTO 0); -- sfix16_En15
         ce_out         :   OUT   std_logic
         );

END cic_decim_4_1_single;

Процесс вывода включения тактового синхросигнала, ce_output, поддерживает сигнал counter. Каждый 4-й тактовый цикл, counter переключается на 1.

ce_output : PROCESS (clk, reset)
  BEGIN
    IF reset = '1' THEN
      cur_count <= to_unsigned(0, 4);
    ELSIF clk'event AND clk = '1' THEN
      IF clk_enable = '1' THEN
        IF cur_count = 3 THEN
          cur_count <= to_unsigned(0, 4);
        ELSE
          cur_count <= cur_count + 1;
        END IF;
      END IF;
    END IF;
  END PROCESS ce_output;

  counter <= '1' WHEN cur_count = 1 AND clk_enable = '1' ELSE '0';

Следующий фрагмент кода иллюстрирует типичное использование counter сигнал, в этом случае время выхода фильтра.

output_reg_process : PROCESS (clk, reset)
  BEGIN
    IF reset = '1' THEN
      output_register <= (OTHERS => '0');
    ELSIF clk'event AND clk = '1' THEN
      IF counter = '1' THEN
        output_register <= section_out4;
      END IF;
    END IF;
  END PROCESS output_reg_process;

Multiple: При выборе Multipleкодер генерирует множество тактовых входов для многоскоростного фильтра. Объявление модуля или объекта для фильтра имеет отдельные входные синхросигналы (каждый с соответствующим входным синхросигналом) для каждой скорости многоскоростного фильтра. Вы отвечаете за подачу входных тактовых сигналов, соответствующих требуемому коэффициенту прореживания или интерполяции. Для просмотра примера создайте код тестового стенда для многоскоростного фильтра и проверьте clk_gen процессы для каждого синхросигнала.

Multiple опция предназначена для ASIC и FPGA. Он обеспечивает большую гибкость, чем Single , но предполагает, что для управления входными часами фильтра предоставляется код HDL более высокого уровня.

Синхронизаторы между несколькими доменами синхронизации не предоставляются.

При выборе Multipleкодер не генерирует выходные сигналы включения синхронизации; поэтому поле Clock enable output port на панели Global Settings отключено.

СледующееENTITY объявление было сгенерировано из децимационного фильтра CIC с входами тактовых импульсов, установленными на Multiple.

ENTITY cic_decim_4_1_multi IS
   PORT( clk              :   IN    std_logic;
         clk_enable       :   IN    std_logic;
         reset            :   IN    std_logic;
         filter_in        :   IN    std_logic_vector(15 DOWNTO 0); -- sfix16_En15
         clk1             :   IN    std_logic;
         clk_enable1      :   IN    std_logic;
         reset1           :   IN    std_logic;
         filter_out       :   OUT   std_logic_vector(15 DOWNTO 0)  -- sfix16_En15
         );

END cic_decim_4_1_multi;
