Выберите конфигурацию карты сокетов и памяти для компонента TLM на вкладке TLM Mapping. Можно выбрать один или три сокета, созданные в модели Simulink ®, или импортировать пользовательскую карту сокетов с помощью файла IP-XACT. При выборе одной из конфигураций фиксированного сокета можно указать дополнительные параметры карты памяти .
Можно выбрать один объединенный разъем TLM для входных данных, выходных данных и управления или выбрать три отдельных разъема TLM для входных данных, выходных данных и управления для подключения разъемов к различным шинам. Можно также настроить сопоставление сокетов с помощью файла IP-XACT.
Один объединенный сокет TLM для входных данных, выходных данных и управления - при выборе этой опции отображаются параметры комбинированного сокета TLM для настройки созданной карты памяти. См. раздел Конфигурация карты памяти.
Три отдельных гнезда TLM для входных данных, выходных данных и управления - при выборе этой опции отображаются отдельные параметры карты памяти для трех гнезд. См. раздел Конфигурация карты памяти.

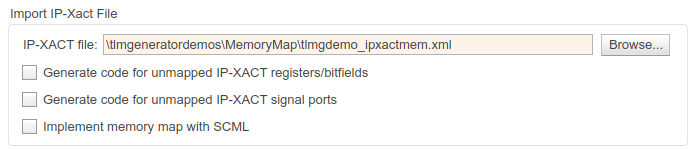

Определяется импортированным файлом IP-XACT - при появлении запроса укажите путь и имя файла IP-XACT.
См. раздел Подготовка файла IP-XACT к импорту для требований к файлам IP-XACT.
По умолчанию в генерируемом компоненте TLM реализованы только регистры и сигнальные порты, отображаемые на сигналы Simulink. Выберите Генерировать код для несопоставленных регистров/битовых полей IP_XACT, чтобы включить все регистры из файла IP-XACT в созданный компонент TLM. Выберите Generate code for undapped IP_XACT signal ports, чтобы включить все сигнальные порты из файла IP-XACT в созданный компонент TLM.
При импорте файла IP-XACT можно дополнительно создать интерфейс, совместимый с библиотекой моделирования системы C (SCML). Выберите Реализовать карту памяти с помощью SCML. См. раздел Реализация карты памяти с помощью SCML. Для использования этой функции необходимо установить SCML из Synopsys ®.
Для каждого сокета выберите тип сопоставления сокетов. Описание опций, доступных в разделе Тип карты памяти, см. в разделе Сопоставление памяти.
При выборе опции Автоматически сгенерированная карта памяти (Auto-generated memory map) параметры расширяются, чтобы включить раздел Автоматически сгенерированный тип карты памяти (Auto-generated Memory Map Type), как показано на следующих рисунках.
| Одиночный разъем TLM | Отдельные разъемы TLM |
|---|---|
|
|
Выберите автоматически созданный тип карты памяти для каждого сокета TLM:
Смещение отдельных входных и выходных адресов - см. Автоматически генерируемая карта памяти с одним адресом.
Отдельные смещения входных и выходных адресов - см. Автоматически генерируемая карта памяти с отдельными адресами.
Для разъема управления (отдельного или комбинированного) выберите любую из следующих опций:
Включите команду и регистр состояния в карту памяти - См. Регистры и сигнальные порты.
Включите регистр тестов и наборов в карту памяти - См. Test and Set Register.
Включить настраиваемые регистры параметров в карту памяти - настраиваемые регистры параметров позволяют настраивать компонент TLM до или во время моделирования.
