Допустимые конфигурации для косимуляции HDL с MATLAB

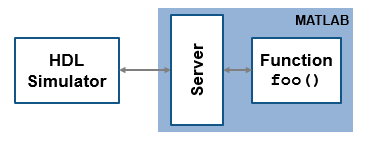

Сеанс имитатора HDL, подключенный к функции MATLAB через один экземпляр сервера MATLAB.

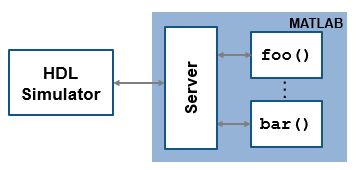

Сеанс имитатора HDL, подключенный к нескольким функциям MATLAB через один экземпляр сервера MATLAB.

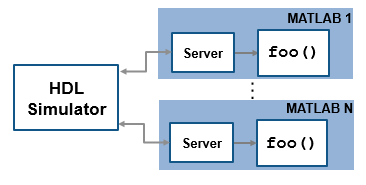

Сеанс имитатора HDL, подключенный к функции MATLAB через несколько экземпляров сервера MATLAB. Каждый экземпляр выполняется в области уникального сеанса MATLAB). Эта конфигурация не поддерживается мастером косимуляции.

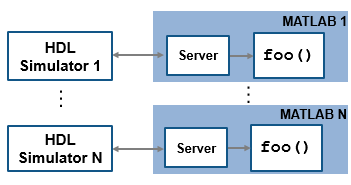

Несколько сеансов имитатора HDL, каждый из которых подключен к функции MATLAB через несколько экземпляров сервера MATLAB. Каждый экземпляр выполняется в области уникального сеанса MATLAB.

Допустимые конфигурации для Cosimulation с Simulink

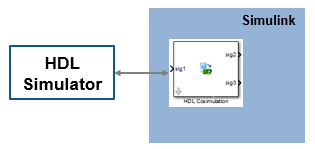

Блок косимуляции ЛПВП в модели Simulink, подключенный к одному сеансу имитатора ЛПВП.

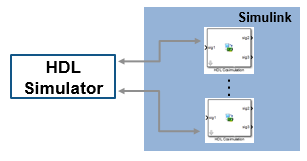

Несколько блоков косимуляции ЛПВП в модели Simulink, подключенных к одному сеансу имитатора ЛПВП. Эта конфигурация не поддерживается мастером косимуляции. Можно объединить несколько модулей ЛПВП в модуль более высокого уровня, чтобы включить их в один блок косимуляции ЛПВП.

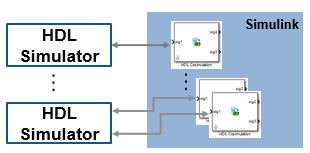

Несколько блоков косимуляции ЛПВП в модели Simulink, подключенных к различным сеансам имитатора ЛПВП. Блоки косимуляции HDL в модели Simulink могут подключаться к одним и тем же или различным сеансам имитатора HDL. Каждый блок косимуляции ЛПВП может взаимодействовать только с одним имитатором ЛПВП.

Запуск имитатора ЛПВП из MATLAB

Каждый поддерживаемый имитатор HDL имеет уникальную команду, которая открывает его из MATLAB.

В любой функции можно указать библиотеку HDL Verifier, конструкцию для загрузки, тип информации о соединении и другие требуемые параметры в качестве аргументов пары имя-значение. Специальная настройка не требуется. См. раздел Библиотеки Cosimulation.

Эта функция запускает и конфигурирует имитатор HDL для использования с программным обеспечением HDL Verifier™. По умолчанию функция запускает первую версию исполняемого файла симулятора, найденную на системном пути, как определено path переменная. Эта функция использует временный файл, который перезаписывается при каждом запуске имитатора ЛПВП.

Можно настроить файл запуска и режим связи для использования между MATLAB или Simulink и имитатором HDL, указав пары имя-значение при вызове функции. Сведения о свойствах см. в разделе nclaunch или vsim.

Чтобы запустить исполняемую версию симулятора, отличную от первой, найденной в системном пути, используйте setenv и getenv Функции MATLAB для установки и получения среды любых субкорпусий, порождаемых UNIX(), DOS(), или system().

При указании режима связи при вызове одной из функций, открывающих имитатор HDL, указанный режим применяется ко всем сеансам имитатора HDL, подключенным к MATLAB или Simulink.

Дополнительные сведения о том, как программа HDL Verifier связывает имитатор HDL с MATLAB, см. в разделе Связывание с MATLAB и имитатором HDL.

Полный пример косимуляции, демонстрирующий запуск имитатора ЛПВП из MATLAB, см. в разделе Проверка модуля ЛПВП с помощью тестового стенда MATLAB.

Для диагностики настройки косимуляции и настройки настройки для будущих вызовов функций, которые открывают имитатор ЛПВП, выполните процесс в разделе Настройка конфигурации и запуск диагностики.

Запуск Cadence Incisive из MATLAB.  Для запуска имитатора Cadence Incisive HDL из MATLAB в командной строке MATLAB введите:

nclaunch('PropertyName', 'PropertyValue', ...)

В этом примере расположение папки изменяется на VHDLproj а затем открывает Insisive ®. Потому что в командной строке отсутствует 'hdlsimdir' и 'startupfile' свойства, nclaunch создает временный файл. 'tclstart' свойство задает команды Tcl, которые загружают и инициализируют имитатор HDL для экземпляра тестового стенда modsimrand.

cd VHDLproj
nclaunch('tclstart',...
 'hdlsimmatlab modsimrand; matlabtb modsimrand 10 ns -socket 4449')

В этом примере расположение папки изменяется на VHDLproj а затем открывает Incisive. Потому что вызов функции пропускает 'hdlsimdir' и 'startupfile' свойства, nclaunch создает временный файл. 'tclstart' свойство задает команду Tcl, которая загружает объект VHDL ®parse в библиотеке work для косимуляции между nclaunch и Симулинк. 'socketsimulink' указывает связь сокета TCP/IP на том же компьютере, используя порт 4449.

cd VHDLproj
nclaunch('tclstart', 'hdlsimulink work.parse', 'socketsimulink', '4449')

Запустите Mentor Graphics ModelSim из MATLAB.  Для запуска имитатора Mentor Graphics ModelSim HDL из MATLAB в командной строке MATLAB введите:

vsim('PropertyName','PropertyValue', ...)

В этом примере расположение папки изменяется на VHDLproj а затем открывает ModelSim. Потому что vsim вызов пропускает 'vsimdir' и 'startupfile' , функция создает временный DO-файл. 'tclstart' свойство задает команды Tcl, которые загружают и инициализируют имитатор HDL для экземпляра тестового стенда modsimrand.

cd VHDLproj
vsim('tclstart','vsimmatlab modsimrand; matlabtb modsimrand 10 ns -socket 4449')

В этом примере расположение папки изменяется на VHDLproj а затем открывает ModelSim. Потому что vsim вызов пропускает 'vsimdir' и 'startupfile' свойства, vsim создает временный DO-файл. 'tclstart' свойство задает команду Tcl, которая загружает объект VHDL parse в библиотеке work для косимуляции между vsim и Симулинк. 'socketsimulink' свойство указывает связь сокета TCP/IP на том же компьютере, используя порт сокета 4449.

cd VHDLproj
vsim('tclstart','vsimulink work.parse','socketsimulink','4449')

В этом примере приведены команды Tcl, выполняющие компиляцию и моделирование HDL при запуске программного обеспечения ModelSim.

vsim('tclstart',{'vlib work','vlog +acc clocked_inverter.v hdl_top.v','vsim +acc hdl_top'});

В этом примере загружается hdl_top модуль для симуляции. vsimulink команда также указывает номер сокета 5678 для связи с блоками косимуляции HDL в моделях Simulink и задает точность времени HDL 10 ps. Указание сокета таким образом эквивалентно использованию socketsimulink имущества vsim функция.

vsim('tclstart', …
             {'vlib work', 'vlog -voptargs=+acc clocked_inverter.v hdl_top.v', …
              'vsimulink hdl_top -socket 5678 -t 10ps'});

Запуск имитатора ЛПВП из оболочки

Прежде чем запустить имитатор ЛПВП из оболочки и включить библиотеки Verifier ЛПВП, сначала запустите сценарий конфигурации. Файл конфигурации, созданный сценарием, сохраняется для будущих сеансов косимуляции. См. раздел Настройка конфигурации и выполнение диагностики.

Запуск Cadence Incisive из оболочки.  Если файл конфигурации уже имеется, в окне оболочки выполните следующее:

ncsim -f configfile modelname

configfile - имя файла конфигурации. Необходимо также указать путь к файлу конфигурации, даже если он находится в той же папке, что и vsim.exe. При включении design_name аргумент, ncsim.exe вызов также запускает моделирование. Можно также указать любые другие используемые файлы конфигурации.

Запустите Mentor Graphics ModelSim из оболочки.  Если файл конфигурации уже имеется, в окне оболочки выполните следующее:

vsim design_name -f configfile

configfile - имя файла конфигурации. Необходимо также указать путь к файлу конфигурации, даже если он находится в той же папке, что и vsim.exe. При включении design_name аргумент, vsim вызов также запускает моделирование.

Файл конфигурации определяет -foreign опция для vsim. Этот параметр загружает общую библиотеку HDL Verifier и указывает ее точку входа. Можно также указать любые другие используемые файлы конфигурации.

Если созданный конфигурационный файл не используется, для загрузки общей библиотеки клиента и указания ее точки входа откройте vsim с такой командой, как:

vsim design_name -foreign matlabclient /path/library

где path - путь к библиотеке косимуляции Verifier HDL. См. раздел Библиотеки Cosimulation (Cosimulation Libraries), чтобы найти соответствующее имя библиотеки для компьютера.

Формат именования библиотек

Библиотеки косимуляции HDL Verifier используют следующий формат именования:

edalink/extensions/{version}/{arch}/lib{version_short_name}{client_server_tag}_{compiler_tag).{libext}


Поддерживаются не все комбинации. Допустимые комбинации см. в разделе Библиотеки по умолчанию.

Дополнительные сведения о компиляторах сборки MATLAB см. в разделе Компиляторы сборки MATLAB.

Библиотеки по умолчанию

Сценарии HDL Verifier полностью поддерживают использование библиотек по умолчанию. В таблице перечислены библиотеки, поставляемые с HDL Verifier для каждого поддерживаемого имитатора HDL. Библиотеки по умолчанию для каждой платформы выделены жирным шрифтом.

Библиотеки альтернативных имитаторов ЛПВП

Можно использовать другую библиотеку на стороне HDL, указав libfile пара имя-значение при вызове nclaunch или vsim функция. Выберите версию библиотеки, соответствующую компилятору и системным библиотекам, используемым для любых других библиотек C/C + +, связанных с имитатором HDL. В зависимости от версии имитатора HDL может потребоваться явно задать дополнительные пути в LD_LIBRARY_PATH переменная среды.

Например, чтобы использовать библиотеку по умолчанию, выполните следующие действия.

Указать альтернативную библиотеку с помощью nclaunch.  В этом примере показаны параметры библиотеки для моделирования HDL, которое ссылается на пользовательское приложение C++, скомпилированное с помощью gcc44. Поэтому симулятор должен использовать библиотеки косимуляции, скомпилированные с gcc44, вместо использования библиотеки по умолчанию. И MATLAB, и Incisive работают на одной 64-разрядной машине Linux.

Изменение PATH переменной так, что nclaunch функция находит требуемую версию имитатора ЛПВП. Затем укажите имя библиотеки с помощью libfile пара имя-значение. В командной строке MATLAB введите:

currPath = getenv('PATH');
setenv('PATH',['/tools/IUS-1110/bin:' currPath]);
nclaunch('tclstart',{'exec ncvhdl -64bit inverter.vhd', ...
                     'exec ncelab -64bit -access +rwc inverter', ...
                     'hdlsimulink -gui inverter' }, ...
                     'libfile','liblfihdls_gcc44');

Проверьте разрешение библиотеки с помощью ldd в пределах ncsim консоль.

exec ldd /path/to/matlab/toolbox/edalink/extensions/incisive/linux64/liblfihdls_gcc44.so
        linux-vdso.so.1 =>  (0x00007fff2ffff000)
        libpthread.so.0 => /lib/x86_64-linux-gnu/libpthread.so.0 (0x00007f98361a0000)
        libstdc++.so.6 => /usr/lib/x86_64-linux-gnu/libstdc++.so.6 (0x00007f9835e99000)
        libm.so.6 => /lib/x86_64-linux-gnu/libm.so.6 (0x00007f9835c16000)
        libgcc_s.so.1 => /lib/x86_64-linux-gnu/libgcc_s.so.1 (0x00007f9835a00000)
        libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007f9835676000)
        /lib64/ld-linux-x86-64.so.2 (0x00007f983661c000)

Укажите альтернативную библиотеку для надрезов с помощью системной оболочки.  В этом примере показано, как запустить Incisive с явной опцией для задания библиотеки косимуляции. Запустить Incisive можно с системной оболочки на том же компьютере, что и MATLAB, на другом компьютере или на компьютере с другой операционной системой.

Этот пример кода работает в 64-разрядной версии Linux Insisive. Неважно, на какой машине работает MATLAB. Вместо использования библиотеки по умолчанию в дистрибутиве Incisive в этом примере используется библиотека, скомпилированная с GCC 4.4.

Изменение PATH переменная для указания на требуемую версию имитатора ЛПВП. Хотя ncsim находит любые библиотеки GCC в установке, в этом примере изменяется LD_LIBRARY_PATH демонстрационный ролик об использовании пользовательской установки GCC. В системной оболочке, совместимой с csh, введите:

setenv PATH /tools/ius/lnx/tools/bin/64bit:${PATH}
setenv LD_LIBRARY_PATH /tools/ius/lnx/tools/systemc/gcc/4.4-x86_64/install/lib64:${LD_LIBRARY_PATH}
ncvhdl -64bit inverter.vhd
ncelab -64bit -access +rwc inverter
ncsim -tcl -loadvpi /tools/matlab/toolbox/edalink/extensions/incisive/linux64/liblfihdlc_gcc44:matlabclient inverter.vhd

Можно проверить разрешение библиотеки с помощью ldd, как и в предыдущем примере.

Указать альтернативную библиотеку с помощью vsim.  В этом примере показаны параметры библиотеки для моделирования HDL, в котором используются некоторые приложения SystemC, скомпилированные с помощью gcc450. Эту версию GCC с соответствующими системными библиотеками можно загрузить из Mentor Graphics. Поэтому симулятор должен использовать библиотеки косимуляции, скомпилированные с gcc450, вместо использования библиотеки по умолчанию. И MATLAB, и ModelSim работают на одной 64-разрядной машине Linux.

Изменение PATH переменной так, что vsim функция находит требуемую версию имитатора ЛПВП. ИзменениеLD_LIBRARY_PATH поскольку имитатор HDL не добавляет путь к системным библиотекам. Затем укажите имя библиотеки с помощью libfile пара имя-значение. В командной строке MATLAB введите:

currPath = getenv('PATH');
currLdPath = getenv('LD_LIBRARY_PATH');
setenv('PATH',['/tools/modelsim-10.1c/bin:' currPath]);
setenv('LD_LIBRARY_PATH',['/tools/modelsim-10.1c/gcc-4.5.0-linux/lib:' currLdPath]);
vsim('tclstart',{'vlib work','vcom inverter.vhd','vsimulink inverter'}, ...
       'libfile','liblfmhdls_gcc450');

Проверьте разрешение библиотеки с помощью ldd в пределах vsim ГРАФИЧЕСКИЙ ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ.

exec ldd /path/to/matlab/toolbox/edalink/extensions/modelsim/linux64/liblfmhdls_gcc450.so
        linux-vdso.so.1 =>  (0x00007fff06652000)
        libpthread.so.0 => /lib/x86_64-linux-gnu/libpthread.so.0 (0x00007f505083d000)
        libstdc++.so.6 => /usr/lib/x86_64-linux-gnu/libstdc++.so.6 (0x00007f5050536000)
        libm.so.6 => /lib/x86_64-linux-gnu/libm.so.6 (0x00007f50502b3000)
        libgcc_s.so.1 => /lib/x86_64-linux-gnu/libgcc_s.so.1 (0x00007f505009d000)
        libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007f504fd13000)
        /lib64/ld-linux-x86-64.so.2 (0x00007f5050cb8000)

Укажите альтернативную библиотеку ModelSim с помощью системной оболочки.  В этом примере показано, как запустить ModelSim с явной опцией для задания библиотеки косимуляции. ModelSim можно запустить из системной оболочки на том же компьютере, что и MATLAB, на другом компьютере или на компьютере с другой операционной системой.

Этот пример кода работает в 64-разрядной версии ModelSim для Linux. Неважно, на какой машине работает MATLAB. Вместо использования библиотеки по умолчанию в распределении ModelSim в этом примере используется библиотека, скомпилированная с GCC 4.5.0. Эту версию GCC с соответствующими системными библиотеками можно загрузить из Mentor Graphics.

Изменение PATH переменная для указания на требуемую версию имитатора ЛПВП. ИзменениеLD_LIBRARY_PATH поскольку симулятор HDL не добавляет путь к системным библиотекам, если только GCC не сохранен в корне установки ModelSim. В системной оболочке, совместимой с csh, введите:

setenv PATH /tools/questasim/bin:${PATH}
setenv LD_LIBRARY_PATH /tools/mtigcc/gcc-4.5.0-linux_x86_64/lib64:${LD_LIBRARY_PATH}
setenv MTI_VCO_MODE 64
vlib work
vcom +acc+inverter inverter.vhd
vsim +acc+inverter -foreign \
     "matlabclient /tools/matlab/toolbox/edalink/extensions/modelsim/linux64/liblfmhdlc_gcc450.so" \
      work.inverter

Можно проверить разрешение библиотеки с помощью ldd, как и в предыдущем примере.

Запуск сценария конфигурации и диагностики для UNIX или Linux

В этом примере показано, как запустить сценарий установки и проверить соединение TCP/IP при следующих условиях:

Каденс Инсайсив (syscheckin).  Запуск сценария с помощью ввода syscheckin в системном запросе. Система возвращает следующую информацию:

% syscheckin
********************************************************************************

Kernel name: Linux
Kernel release: 2.6.22.8-mw017
Machine: x86_64
********************************************************************************

Сценарий сначала возвращает местоположение установки имитатора ЛПВП (ncsim.exe). Если установка не найдена, выдается сообщение об ошибке. Укажите путь к установке или выйдите из сценария и установите имитатор HDL. Вам будет предложено принять эту установку или указать путь к другой установке, после чего вы получите сообщение, подтверждающее установку имитатора HDL:

Found /hub/share/apps/HDLTools/IUS/IUS-61-tmw-000/lnx/tools/bin/64bit/ncsim on the path.
Press Enter to use the path we found or enter another one:

********************************************************************************

/hub/share/apps/HDLTools/IUS/IUS-61-tmw-000/lnx/tools/bin/64bit/ncsim -version
TOOL: ncsim(64) 06.11-s005
Cadence Incisive mode: 64 bits
********************************************************************************

Затем укажите, где скрипт может найти библиотеки HDL Verifier.

Select method to search for HDL Verifier libraries:
1. Use libraries in a MATLAB installation.
2. Prompt me to specify the direct path to the libraries.
2
Enter the path to liblfihdlc_gcc44.so and liblfihdls_gcc44.so:
tmp/extensions/incisive/linux64
Found /tmp/extensions/incisive/linux64/liblfihdlc_gcc44.so
and /tmp/extensions/incisive/linux64/liblfihdls_gcc44.so.

Затем сценарий запускает средство проверки зависимостей для проверки поддержки библиотек. Если не удается найти библиотеки, добавьте путь к среде, чтобы найти их.

********************************************************************************

Running dependency checker "ldd /tmp/extensions/incisive/linux64/liblfihdlc_gcc44.so".
Dependency checker passed.
Dependency status:
     librt.so.1 => /lib/librt.so.1 (0x00002b6119631000)
     libstdc++.so.5 => /usr/lib/libstdc++.so.5 (0x00002b611973a000)
     libm.so.6 => /lib/libm.so.6 (0x00002b6119916000)
     libgcc_s.so.1 => /lib/libgcc_s.so.1 (0x00002b6119a99000)
     libc.so.6 => /lib/libc.so.6 (0x00002b6119ba6000)
     libpthread.so.0 => /lib/libpthread.so.0 (0x00002b6119de3000)
     /lib64/ld-linux-x86-64.so.2 (0x0000555555554000)
********************************************************************************

Далее сценарий загружает библиотеки HDL Verifier и компилирует тестовый модуль для проверки того, что библиотеки загружены так, как ожидалось.

Press Enter to load HDL Verifier or enter 'n' to skip this test:

ncvlog(64): 06.11-s005: (c) Copyright 1995-2007 Cadence Design Systems, Inc.
define linux64 /work/matlab/toolbox/incisive/linux64
.
.
.
ncsim> exit

********************************************************************************

HDL Verifier libraries loaded successfully.
********************************************************************************

Затем сценарий проверяет TCP-соединение. Если пропустить этот шаг, в файле конфигурации будет указано использование общей памяти. Конфигурации общей памяти и сокета находятся в файле конфигурации. В зависимости от выбора, одна или другая конфигурация комментируется.

Press Enter to check for TCP connection or enter 'n' to skip this test:

Enter an available port [5001]

Enter remote host [localhost]

Press Enter to continue

ttcp_glnx -t -p5001 localhost
Connection successful

Наконец, сценарий создает файлы конфигурации. Он создает файлы как для MATLAB, так и для Simulink.

********************************************************************************

Press Enter to Create Configuration files or 'n' to skip this step:

********************************************************************************

Created template files simulink9675.arg and matlab8675.arg. Inspect and modify
if desired.
********************************************************************************

Diagnosis Completed

Имена файлов различаются при каждом запуске этого сценария.

После завершения сценария можно оставить файлы конфигурации в том месте, где они находятся, или переместить их в удобное место. Теперь используйте файл при запуске имитатора ЛПВП из оболочки.

Mentor Graphics ModelSim (syscheckmq).  Запуск сценария с помощью ввода syscheckmq в системном запросе. Система возвращает следующую информацию:

syscheckmq
********************************************************************************

Kernel name: Linux
Kernel release: 2.6.22.8-mw017
Machine: x86_64
********************************************************************************

Сценарий сначала возвращает местоположение установки имитатора ЛПВП (vsim.exe). Если установка не найдена, выдается сообщение об ошибке. Укажите путь к установке или выйдите из сценария и установите имитатор HDL. Вам будет предложено принять эту установку или указать путь к другой установке, после чего вы получите сообщение, подтверждающее установку имитатора HDL.

Found /hub/share/apps/HDLTools/ModelSim/modelsim-6.4a-tmw-000/modeltech/bin/vsim
    on the path.
Press Enter to use the path we found or enter another one:

********************************************************************************

/hub/share/apps/HDLTools/ModelSim/modelsim-6.4a-tmw-000/modeltech/bin/vsim -version
Model Technology ModelSim SE-64 vsim 6.4a Simulator 2008.08 Aug 28 2008
ModelSim mode: 32 bits
********************************************************************************

Затем укажите, где скрипт может найти библиотеки HDL Verifier.

Select method to search for HDL Verifier libraries:
1. Use libraries in a MATLAB installation.
2. Prompt me to specify the direct path to the libraries.
2
Enter the path to liblfmhdlc_gcc450.so and liblfmhdls_gcc450.so:
/tmp/extensions/modelsim/linux64
Found /tmp/extensions/modelsim/linux64/liblfmhdlc_gcc450.so
and /tmp/extensions/modelsim/linux64/liblfmhdls_gcc450.so.

Затем сценарий запускает средство проверки зависимостей для проверки поддержки библиотек. Если не удается найти библиотеки, добавьте путь к среде, чтобы найти их.

********************************************************************************

Running dependency checker "ldd /tmp/extensions/modelsim/linux64/liblfmhdlc_gcc450.so".
Dependency checker passed.
Dependency status:
        librt.so.1 => /lib/librt.so.1 (0x00002acfe566e000)
        libstdc++.so.6 => /usr/lib/libstdc++.so.6 (0x00002acfe5778000)
        libm.so.6 => /lib/libm.so.6 (0x00002acfe5976000)
        libgcc_s.so.1 => /lib/libgcc_s.so.1 (0x00002acfe5af8000)
        libc.so.6 => /lib/libc.so.6 (0x00002acfe5c6000)
        /lib64/ld-linux-x86-64.so.2 (0x0000555555554000)
********************************************************************************

Далее сценарий загружает библиотеки HDL Verifier и компилирует тестовый модуль для проверки того, что библиотеки загружены так, как ожидалось.

Press Enter to load HDL Verifier or enter 'n' to skip this test:

Reading /hub/share/apps/HDLTools/ModelSim/modelsim-6.4a-tmw-000/se/modeltech/
    linux_x86_64/../modelsim.ini "worklfx9019" maps to directory worklfx9019.
    (Default mapping)
Model Technology ModelSim SE-64 vlog 6.4a Compiler 2008.08 Aug 28 2008
-- Compiling module d9019

Top level modules:
        d9019

********************************************************************************

Reading /hub/share/apps/HDLTools/ModelSim/modelsim-6.4a-tmw-000/se/modeltech/tcl
    /vsim/pref.tcl

# 6.4a

# vsim -do exit -foreign {matlabclient /tmp/lfmconfig/linux64/liblfmhdlc_gcc450.so}
      -noautoldlibpath -c worklfx9019.d9019
# //  ModelSim SE-64 6.4a Aug 28 Linux 2.6.22.8-mw017
.
.
.
# Loading work.d9019
# Loading /tmp/lfmconfig/linux64/liblfmhdlc_gcc450.so
# exit

********************************************************************************

HDL Verifier libraries loaded successfully.
********************************************************************************

Затем сценарий проверяет TCP-соединение. Если пропустить этот шаг, в файле конфигурации будет указано использование общей памяти. Конфигурации общей памяти и сокета находятся в файле конфигурации. В зависимости от выбора, одна или другая конфигурация комментируется.

Press Enter to check for TCP connection or enter 'n' to skip this test:

Enter an available port [5001]

Enter remote host [localhost]

Press Enter to continue

ttcp_glnx -t -p5001 localhost
Connection successful

Наконец, сценарий создает файлы конфигурации. Он создает файлы как для MATLAB, так и для Simulink.

********************************************************************************

Press Enter to Create Configuration files or 'n' to skip this step:

********************************************************************************

Created template files simulink9675.arg and matlab8675.arg. Inspect and modify
if desired.
********************************************************************************

Diagnosis Completed

Имена файлов различаются при каждом запуске этого сценария.

После завершения сценария можно оставить файлы конфигурации в том месте, где они находятся, или переместить их в удобное место. Теперь используйте файл при запуске имитатора ЛПВП из оболочки.

Создание файлов конфигурации для Windows

Сценарий установки не выполняется в Windows. Однако если имитатор HDL работает в Windows, можно вручную создать файлы конфигурации. Для Windows поддерживается только симулятор ModelSim HDL.

Файл конфигурации должен содержать -foreign аргумент, используемый для вызовов vsim. Укажите путь к общей библиотеке HDL Verifier, которую требуется вызвать. См. Библиотеки Cosimulation. Строки комментариев, помеченные //, являются необязательными.

Для получения дополнительной информации о -foreign обратитесь к документации ModelSim.

Сохраните файл конфигурации в удобном месте. Теперь используйте файл при запуске имитатора HDL из оболочки.
