Функция автоматической проверки интегрирует проверку как часть рабочего процесса для косимуляции ЛПВП с помощью помощника по рабочим процессам ЛПВП. В ходе этого рабочего процесса Simulink ® создает модель испытательного стенда для косимуляции ЛПВП. Эта модель испытательного стенда сравнивает сгенерированные выходы HDL DUT (поступающие через блок косимуляции HDL) с исходными выходами блока Simulink. На этапе автоматической проверки автоматически запускается этот стенд. Этот шаг возвращает информацию о проходе/сбое в зависимости от того, соответствуют ли выходы HDL DUT выходам исходного блока Simulink на испытательном стенде.
Откройте помощник по рабочим процессам HDL для модели.
Шаг 1.1, выбрать Generic ASIC/FPGA.
Выполните все шаги в разделе 2 Подготовка модели для создания кода HDL.

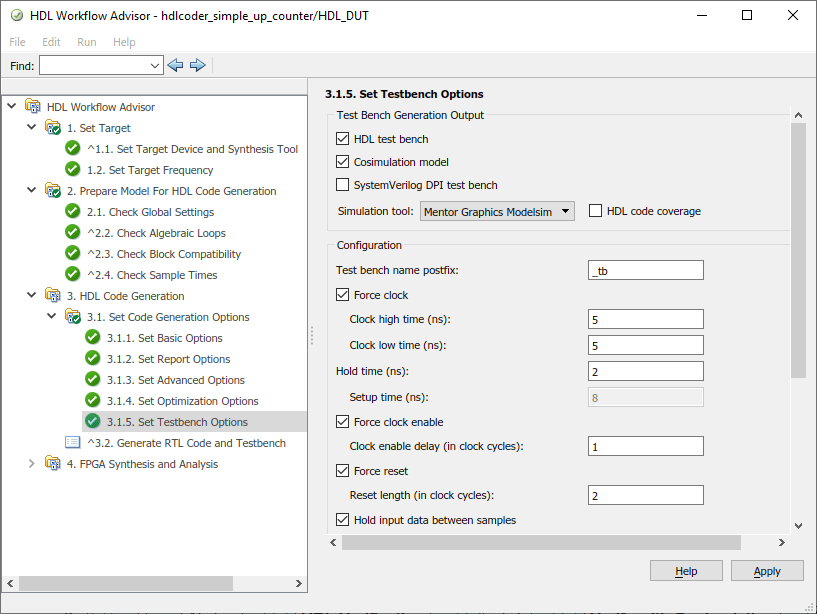

На шаге 3.1.5 Задайте параметры тестирования (Set Testbench Options) выберите Модель косимуляции (Cosimulation model). Затем установите для инструмента «Моделирование» значение Mentor Graphics ModelSim или Cadence Incisive для вашего имитатора ЛПВП.

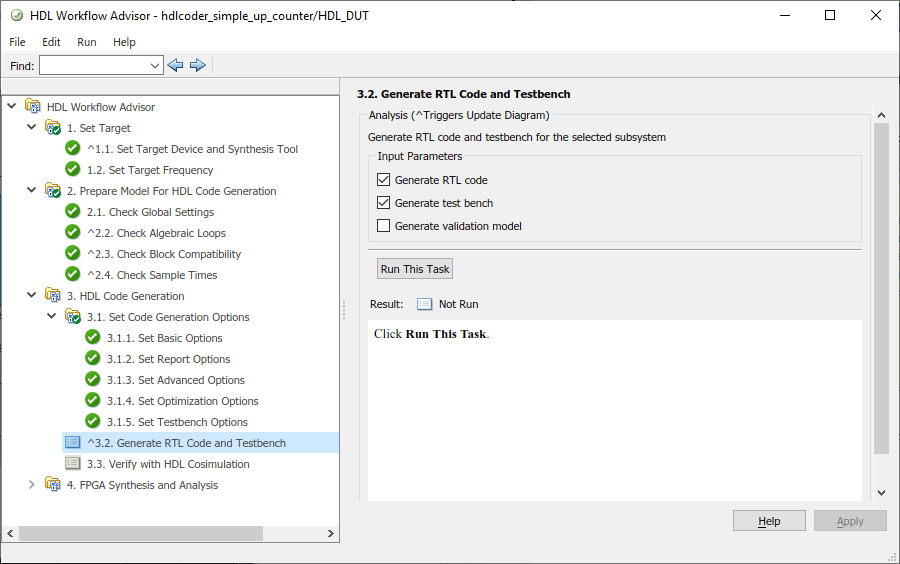

На шаге 3.2 в разделе Создание кода RTL и тестирование выберите Генерировать тестирование. Этот выбор приводит к появлению шага 3.3.

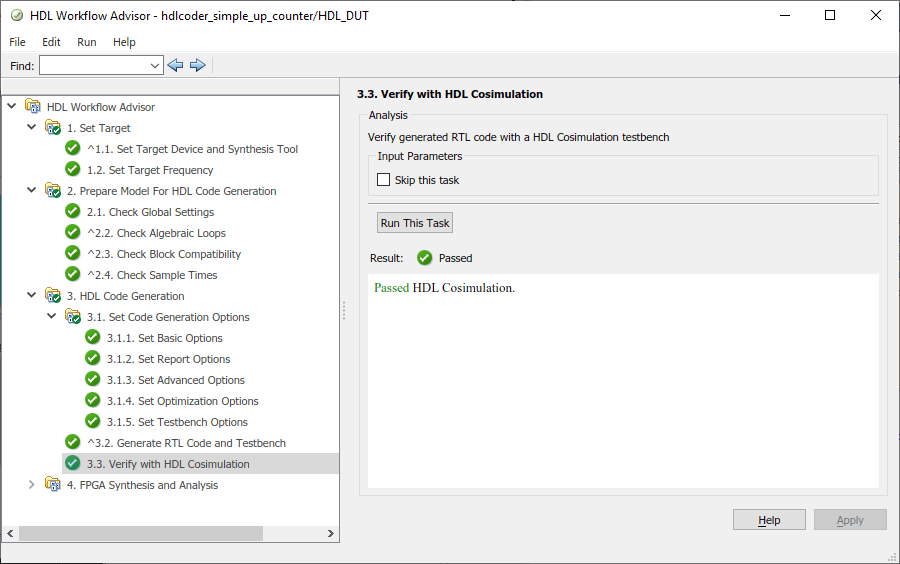

На шаге 3.3 нажмите кнопку Run This Task. Консультант по рабочим процессам ЛПВП и ЛПВП Verifier™ проверить сгенерированный ЛПВП с помощью косимуляции между имитатором ЛПВП и испытательным стендом Simulink. Все релевантные сообщения о состоянии отображаются в окне состояния помощника по рабочим процессам HDL.
