Постройте график шумового спектра с помощью приложения для идентификации системы

Чтобы создать график шумового спектра для параметрических линейных моделей в приложении, установите флажок Шумовой спектр в области Виды модели. Общие сведения о создании и работе с графиками см. в разделе Работа с графиками.

Чтобы включить или исключить модель на графике, щелкните соответствующий значок модели в приложении «Идентификация системы». Активные модели отображают толстую линию внутри значка «Плата моделей».

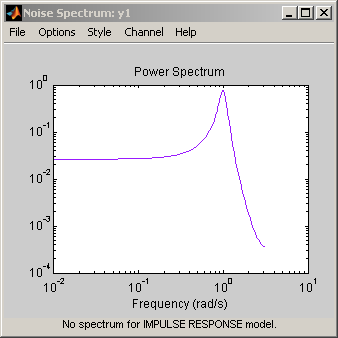

На следующем рисунке показан образец графика шумового спектра.

В следующей таблице представлены параметры графика шумового спектра.

Параметры графика шумового спектра

ДействиеКоманда

Отображение доверительного интервала.

  • Чтобы отобразить пунктирные линии с обеих сторон номинальной кривой модели, выберите Опции (Options) > Показать доверительные интервалы (Show confidence intervals). Выберите эту опцию еще раз, чтобы скрыть доверительные интервалы.

  • Чтобы изменить доверительное значение, выберите Опции > Задать% доверительный уровень и выберите значение из списка.

  • Чтобы ввести собственный уровень достоверности, выберите Опции > Задать уровень достоверности > Прочее. Введите значение как вероятность (от 0 до 1) или как число стандартных отклонений гауссова распределения.

Измените значения частоты для вычисления спектра шума.

Вектор частоты по умолчанию равен 128 линейно распределенным значениям, больше нуля и меньше или равен частоте Найквиста.

Выберите Опции > Диапазон частот и укажите новый вектор частот в единицах радиан в секунду.

Введите частотный вектор одним из следующих способов:

  • Выражение MATLAB ®, такое как[1:100]*pi/100 или logspace(-3,-1,200). Не может содержать переменные в рабочей области MATLAB.

  • Вектор строк значений, например [1:.1:100]

Совет

Для восстановления вектора частоты по умолчанию введите [].

Изменение единиц частоты между герцами и радианами в секунду.Выберите «Стиль» > «Частота» (Гц) или «Стиль» > «Частота» (рад/с).
Изменение шкалы частот между линейной и логарифмической.Выберите «Стиль» > «Линейный частотный масштаб» или «Стиль» > «Логарифмический частотный масштаб».
Изменить амплитудную шкалу между линейной и логарифмической.Выберите «Стиль» > «Линейный масштаб амплитуды» или «Стиль» > «Логарифмический масштаб амплитуды».

(Только система с несколькими выходами)
Выберите пару «вход-выход» для просмотра спектра шума, соответствующего этим каналам.

Примечание

Нельзя просматривать перекрестные спектры между различными выходами.

Выберите вывод по имени в меню Channel.
