Графики переходных реакций можно использовать для оценки входной задержки или мертвого времени линейных систем. Задержка на входе представляет время, необходимое для ответа выхода на вход.

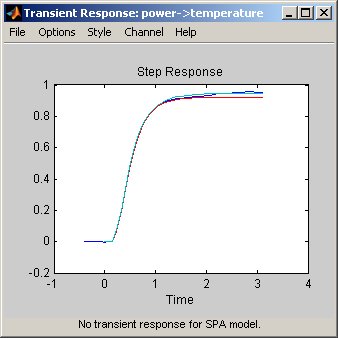

В приложении System Identification: Чтобы просмотреть график переходного ответа, установите флажок Переходный ответ (Transient resp) в приложении Системная идентификация (System Identification). Например, следующий график ответа на шаг показывает задержку времени около 0,25 с перед ответом системы на ввод.
График ответа на шаг
В командной строке: Вы можете использовать impulseplot для построения графика импульсной характеристики. Временная задержка равна первому положительному пику в величине переходного отклика, которая больше, чем доверительная область для положительных значений времени.
Например, следующие команды создают график импульса-отклика с доверительной областью 1 стандартного отклонения:
load dry2 ze = dry2(1:500); opt = impulseestOptions('RegularizationKernel','TC'); sys = impulseest(ze,40,opt); h = impulseplot(sys); showConfidence(h,1);
Полученный рисунок показывает, что первый положительный пик величины отклика, который больше, чем доверительная область для положительных значений времени, имеет место в 0,24 с.
Вместо использования showConfidence, можно построить график доверительного интервала в интерактивном режиме, щелкнув правой кнопкой мыши на графике и выбрав Характеристики (Characteristics) > Доверительный регион (Confidence Region).
