Чтобы создать один или несколько графиков моделей, установите соответствующий флажок в области Виды модели (Model Views) приложения Идентификация системы (System Identification). Значок активной модели имеет толстую линию в значке, в то время как неактивная модель имеет тонкую линию. На выбранных графиках отображаются только активные модели.
Чтобы включить или исключить модель на графике, щелкните соответствующий значок в приложении Идентификация системы (System Identification). Щелчок значка модели обновляет все открытые в данный момент графики.

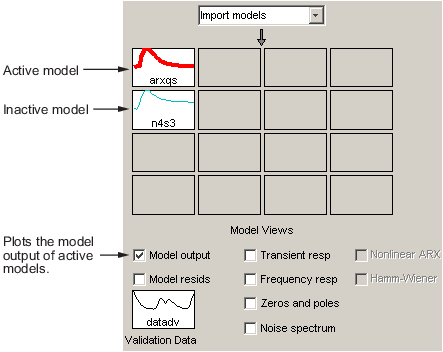

Например, на следующем рисунке выбран вывод модели. В этом случае модели n4s3 не включен в график, потому что только arxqs активен.
Графики включают только активные модели
Чтобы закрыть график, снимите соответствующий флажок в приложении Идентификация системы.
Совет
Чтобы получить информацию об определенном графике, выберите раздел справки в меню «Справка» в окне печати.
