Средство просмотра томов

Просмотр объемных данных и помеченных объемных данных

развернуть все на странице

Описание

Приложение Зрителя Объема позволяет Вам рассмотреть 3D объемные данные и 3D маркированные объемные данные. С помощью этого приложения можно просматривать данные как том или как слои плоскости. Можно также просматривать данные как проекцию максимальной интенсивности или изоповерхность. С помощью компонента «Редактор тонирования» можно управлять непрозрачностью, чтобы видеть структуры в объеме, который требуется видеть, и делать прозрачными те структуры в объеме, которые не требуется видеть.

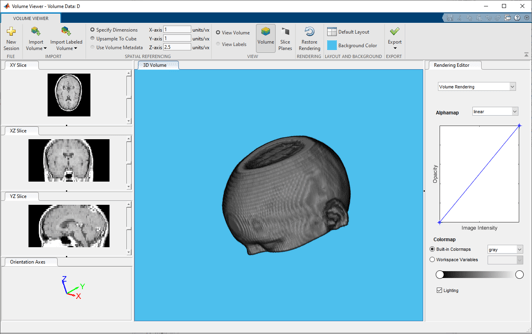

Volume Viewer app

Открыть приложение просмотра томов

  • Панель инструментов MATLAB ®: откройте вкладку «Приложения», в разделе «Обработка изображений и компьютерное зрение» щелкните значок приложения «Просмотр громкости».

  • командная строка MATLAB: Enter volumeViewer.

Примеры

развернуть все

  1. Загрузите помеченный том в рабочую область.

    load(fullfile(toolboxdir('images'),'imdata','BrainMRILabeled','labels','label_001.mat'));

  2. Откройте помеченный том в средстве просмотра томов. Используйте 'VolumeType' для определения объема в качестве маркированного объема.

    volumeViewer(label,'VolumeType','labels')

Связанные примеры

Программное использование

развернуть все

volumeViewer открывает приложение визуализации тома.

volumeViewer(V) загружает объем интенсивности V в приложение. V является скалярным значением m-by-n-by-p изображения класса logical, uint8, uint16, uint32, int8, int16, int32, single, или double.

volumeViewer(V,L) загружает объем интенсивности V и помеченный том L в средство просмотра томов. L является скалярным значением m-by-n-by-p изображения класса categorical, uint8, uint16, uint32, int8, int16, int32, single, или double

volumeViewer(___,'VolumeType',vtype) загружает объемные данные в приложение, где 'VolumeType' определяет тип загружаемого тома. vtype может быть либо 'Volume' или 'Labels'. Если том имеет класс categorical, значение по умолчанию VolumeType является 'Labels'. Для томов любого другого класса значение по умолчанию VolumeType является 'Volume'. Если указать как объем интенсивности, так и помеченный объем, средство просмотра объемов игнорирует эту пару «имя-значение»

volumeViewer(___,'ScaleFactors',sfactors) загружает объемные данные в приложение, где 'ScaleFactors' указывает масштабные коэффициенты, используемые для масштабирования объемов. 'ScaleFactors' является положительным числовым массивом формы 1 на 3 [x y z], где значения являются масштабными коэффициентами, применяемыми в направлениях x, y и z. Значение по умолчанию: [1 1 1]. Если 'VolumeType' является 'Labels', средство просмотра томов игнорирует эту пару имя-значение.

volumeViewer close закрывает все открытые приложения просмотра томов.

См. также

Функции

Представлен в R2017a
