Создание, изменение, визуализация и экспорт форм сигналов LTE
Приложение LTE Waveform Generator позволяет создавать, ухудшать, визуализировать и экспортировать формы LTE.
Приложение предоставляет эти возможности с помощью приложения Wireless Waveform Generator, настроенного для генерации формы сигнала LTE. С помощью приложения можно:
Формирование форм сигналов тестовой модели LTE (E-TM), как определено в разделе 6 TS 36.141 [1].
Формирование форм сигналов канала опорного измерения нисходящей линии связи (RMC) LTE для тестирования рабочих характеристик пользовательского оборудования (UE), как определено в Приложении A.3 к TS 36.101 [2].
Формирование сигналов RMC восходящей линии связи LTE для тестирования рабочих характеристик базовой станции (BS), как определено в Приложении A к TS 36.104 [3].
Экспорт формы сигнала LTE в рабочую область или в .mat или .bb файл.
Экспорт параметров генерации формы сигнала LTE в выполняемый сценарий MATLAB ®.
Примечание
Скрипт MATLAB можно использовать для программной генерации формы сигнала из командной строки без приложения.
Визуализация формы сигнала LTE в диаграммах созвездий, анализаторе спектра, сетке OFDM, спектрограмме 3D и графиках временных рамок.
Искажение формы сигнала LTE путем добавления нарушений РЧ, таких как AWGN, фазовый сдвиг, сдвиг частоты, сдвиг постоянного тока, дисбаланс IQ и неснимаемая кубическая нелинейность.
Создайте сигнал LTE, который можно передать с помощью подключенного лабораторного тестового прибора. Приложение может передавать сигнал с помощью инструментов, поддерживаемых rfsiggen(Панель инструментов управления приборами). Для использования функции передачи в приложении требуется программное обеспечение Instrument Control Toolbox™. Дополнительные сведения см. в документации по инструменту управления приборами.
Для создания, изменения, визуализации и экспорта сигналов, отличных от сигналов, необходимо изменить конфигурацию приложения. Полный список функций см. в приложении Wireless Waveform Generator.
Дополнительные сведения см. в разделе Использование приложения Wireless Waveform Generator.
MATLAB Toolstrip: На вкладке Приложения в разделе Обработка сигналов и связь щелкните значок приложения.
Командная строка MATLAB: Ввод wirelessWaveformGenerator. Эта команда открывает приложение Wireless Waveform Generator. Чтобы настроить приложение для генерации сигнала LTE, в разделе Waveform Type выберите один из параметров в разделе LTE (4G).
В этом примере показано, как генерировать формы сигналов тестовой модели LTE (E-TM) и опорного канала измерения (RMC) с помощью приложения Генератор сигналов LTE.
Открыть приложение генератора сигналов LTE
На вкладке «Приложения» панели инструментов MATLAB ® выберите значок приложения Генератор сигналов LTE в разделе Обработка сигналов и связь. В этом разделе открывается приложение Wireless Waveform Generator, настроенное для генерации формы сигнала LTE.
Выбор формы сигнала LTE
Выберите форму сигнала, которую требуется сгенерировать, выбрав один из параметров в разделе LTE (4G) в разделе Тип формы сигнала на панели инструментов приложения. Приложение поддерживает эти формы сигналов.
Downlink RMC
Uplink RMC
Test Models (E-TM)
Генерация сигнала LTE
Задайте параметры для выбранной формы сигнала, указав параметры на вкладке Форма сигнала на левой панели приложения. Добавьте нарушения и выберите инструменты визуализации, указав параметры в разделе Создание панели инструментов приложения. Чтобы визуализировать форму сигнала, щелкните Создать (Generate). Форму сигнала можно экспортировать в:
Сценарий MATLAB с .m расширение
Файл с .bb или .mat расширение
Рабочее пространство MATLAB как структура

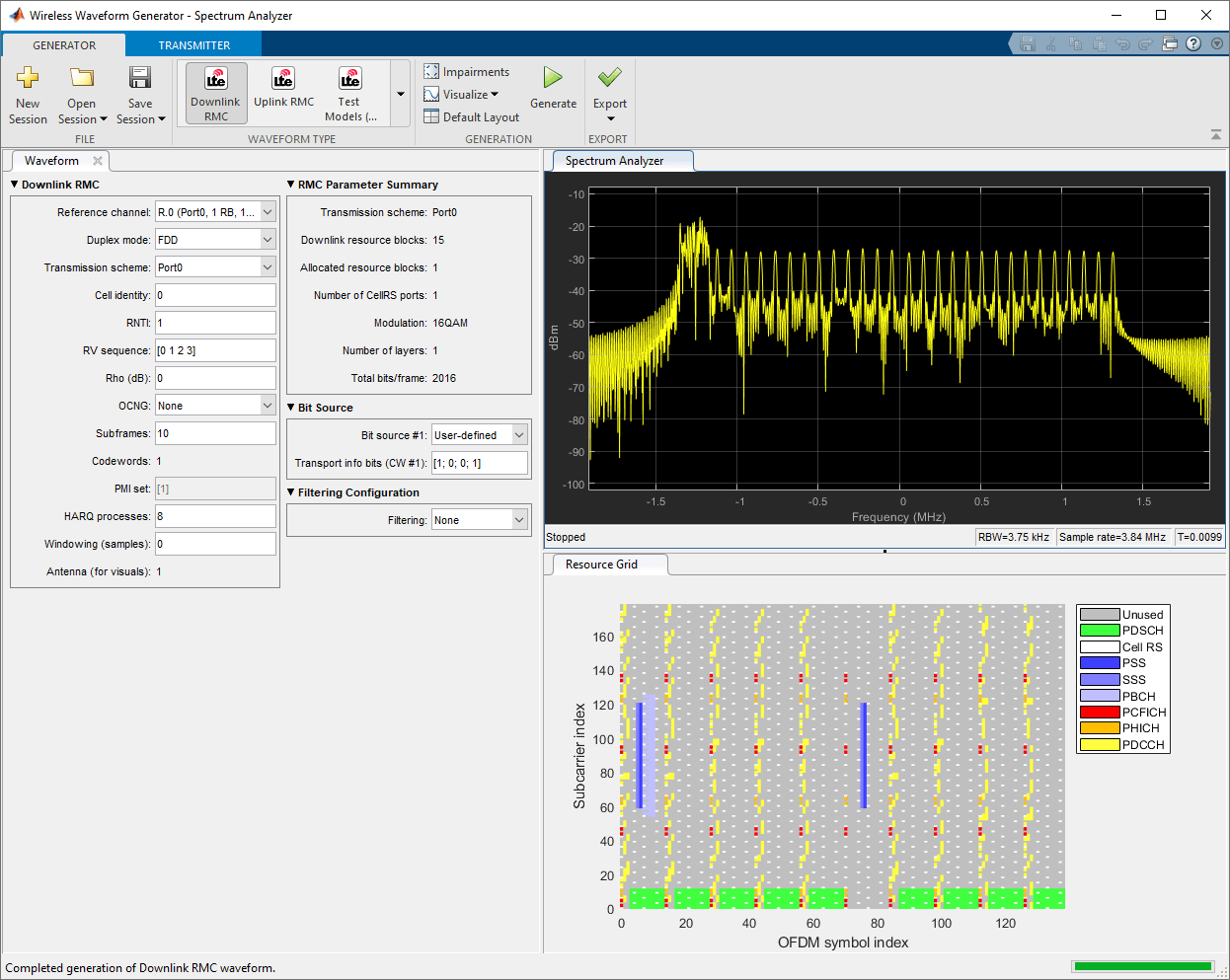

Например, на этом рисунке показаны результаты визуализации формы сигнала RMC нисходящей линии связи с параметрами по умолчанию.
Передача сигнала LTE
Для этой функции требуется программное обеспечение Toolbox™ управления приборами. Чтобы передать сгенерированную форму сигнала, перейдите на вкладку «Передатчик» на панели инструментов приложения и настройте приборы. Вы можете использовать любой инструмент, поддерживаемый rfsiggen(Панель инструментов управления приборами).
