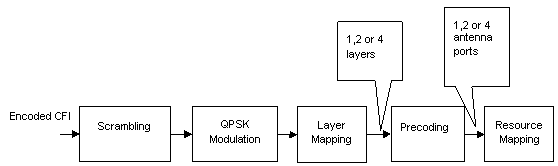

32-битовый кодированный блок CFI подвергается операции исключающего или (XOR) с последовательностью скремблирования, специфичной для соты. Скремблирующая последовательность представляет собой псевдослучайную последовательность, созданную с помощью генератора последовательности Голда длиной 31. В начале каждого подкадра он инициализируется с использованием номера слота в кадре радиосвязи, $${}_{\mathrm{ns}}$$, и идентификатора соты, $${}_{}^{\mathrm{ячейки\; NID}}$$.

Скремблирование с помощью последовательности, специфичной для соты, служит для отбрасывания интерференции между сотами. Когда UE дескремблирует принятый битовый поток с известной специфической для соты скремблирующей последовательностью, помехи от других сот будут дескремблированы неправильно и будут появляться только как некоррелированный шум.

Модуляция

Затем скремблированные биты модулируются QPSK для создания блока комплексных символов модуляции.

Сопоставление слоев

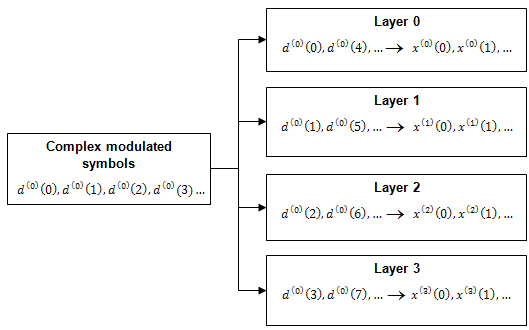

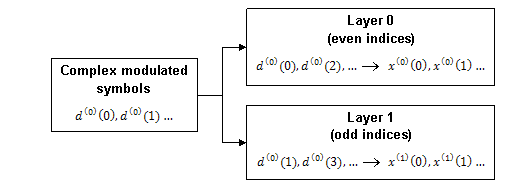

Комплексные символы отображаются на один, два или четыре уровня в зависимости от количества используемых передающих антенн. Комплексные модулированные входные символы $$d^{\mathrm{(}0})($$i) отображаются на v слоев$${,}^{\mathrm{x}}(0){(}^{i\mathrm{)},}x(1){}^{(i)\mathrm{,}.}..,$$ x (v − 1) (i).

Если используется один антенный порт, используется только один уровень. Следовательно, $$x^{\mathrm{(}0})(i{)}^{\mathrm{=}}d($$0) (i).

Если используется разнесение передатчика, входные символы отображаются на уровни на основе количества уровней.

Предварительное кодирование

• Предварительное кодирование двух антенных портов

• Предварительное кодирование четырех антенных портов

Предварительный кодер принимает блок от преобразователя слоев x $${}^{\mathrm{(}0})(i{)}^{,\mathrm{}x}(1)(i^{),.\mathrm{.}.},x$$(v − 1) (i) и генерирует последовательность для каждого $${}^{}антенного$$порта y (p) (i). Переменная p является номером порта передающей антенны и может принимать значения {0}, {0,1} или {0,1,2,3}.

Для передачи через один антенный порт обработка не выполняется, как показано в следующем уравнении.

Предварительное кодирование для разнесения передачи доступно на двух или четырех антенных портах.

Предварительное кодирование двух антенных портов.  Для предварительного кодирования используется схема Аламути, которая определяет взаимосвязь между входом и выходом, как показано в следующем уравнении.

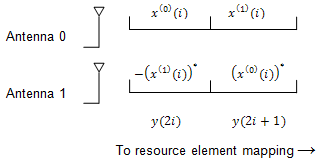

В схеме Аламути два последовательных символа, $$x^{\mathrm{(}0})($$i) $${и}^{\mathrm{x}}(1)$$(i), передаются параллельно с использованием двух антенн со следующим отображением, где символ звездочки (*) обозначает операцию комплексного сопряжения.

Поскольку любые два столбца в матрице предварительного кодирования ортогональны, два символа, $$x^{\mathrm{(}0})($$i) $${и}^{\mathrm{x}}(1)$$(i), могут быть разделены в UE.

Предварительное кодирование четырех антенных портов.  Предварительное кодирование для случая с четырьмя антенными портами определяет взаимосвязь между входом и выходом, как показано в следующем уравнении.

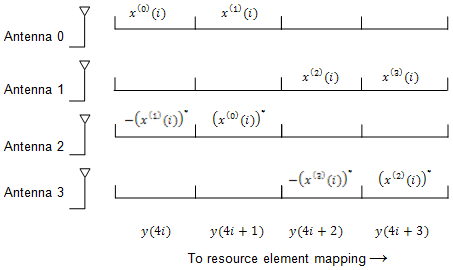

В этой схеме два последовательных символа передаются параллельно в двух периодах символов с использованием четырех антенн со следующим отображением, где символ звездочки (*) обозначает операцию комплексного сопряжения.

Сопоставление с элементами ресурсов

Комплексные значимые символы для каждой антенны делятся на четверные для отображения на элементы ресурса. Каждый квадруплет отображается в группу элементов ресурса (REG) в пределах первого символа OFDM. Существует шестнадцать комплексных символов, подлежащих отображению, поэтому создаются четыре четверных символа.

Первый квадруплет отображается на REG с индексом поднесущей $$k\stackrel{}{=}$$k, заданным следующим уравнением.

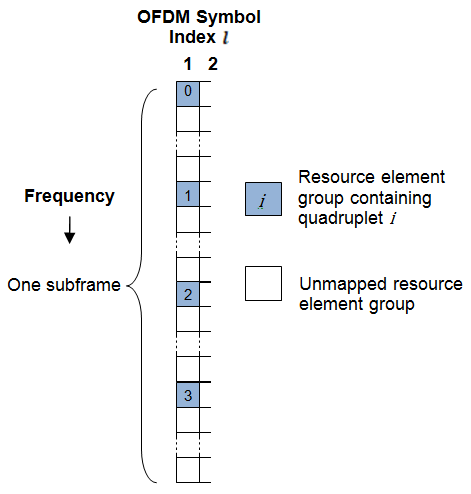

Последующие три четверки отображают на REG, разнесенные с интервалами $$\lfloor {}_{}^{}\mathrm{}NRBDL/2\rfloor \times {}_{(}^{}\mathrm{}$$NscRB/2) от первой четверки и друг от друга. Это расширяет квадруплеты и, следовательно, PCFICH по всему подкадру, как показано на следующем рисунке.
