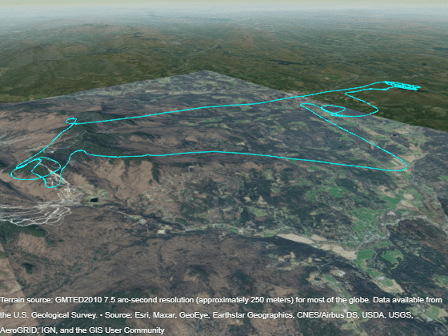

Постройте траекторию планера над местным регионом. Сначала импортируйте образцы данных, представляющие путь. Получение значений широты, долготы и высоты геоида.

trk = gpxread('sample_mixed','FeatureType','track');
lat = trk.Latitude;
lon = trk.Longitude;
h = trk.Elevation;

Создайте географический глобус. Затем постройте график в виде линии. По умолчанию вид находится непосредственно над данными. Наклоните вид, удерживая нажатой клавишу CTRL.

uif = uifigure;
g = geoglobe(uif);
geoplot3(g,lat,lon,h,'c')

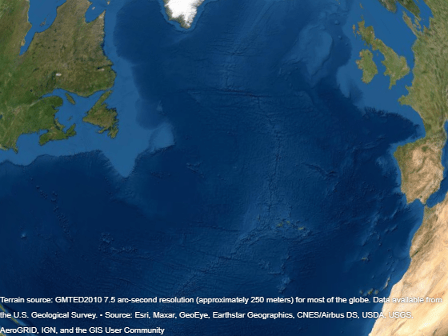

Например, укажите координаты Нью-Йорка и Парижа. Затем постройте линию между ними. Укажите, что данные о высоте отсутствуют, указав четвертый аргумент geoplot3 как пустой массив. Обратите внимание, что вы не можете увидеть линию, потому что она проходит через Землю.

lat = [40.71 48.86];
lon = [-74.01 2.35];
uif = uifigure;
g = geoglobe(uif);
geoplot3(g,lat,lon,[],'y','LineWidth',2)

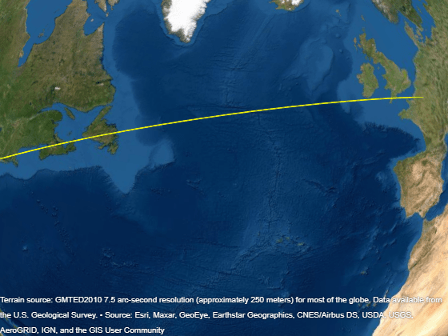

Чтобы увидеть линию, вставьте точки вдоль большой окружности с помощью interpm функция. Затем постройте график еще раз. Обратите внимание, что линия видна.

[latI,lonI] = interpm(lat,lon,0.1,'gc');
geoplot3(g,latI,lonI,[],'y','LineWidth',2)

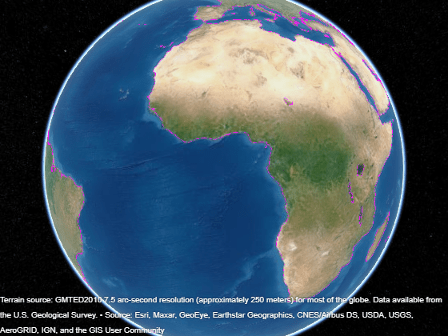

Например, импортируйте данные береговой линии образца и постройте ее график на географическом шаре. По умолчанию глобус включает данные рельефа, полученные из модели GMTED2010. Обратите внимание, что линия выглядит разорванной.

load coastlines
uif = uifigure;
g = geoglobe(uif);
p = geoplot3(g,coastlat,coastlon,[],'m');

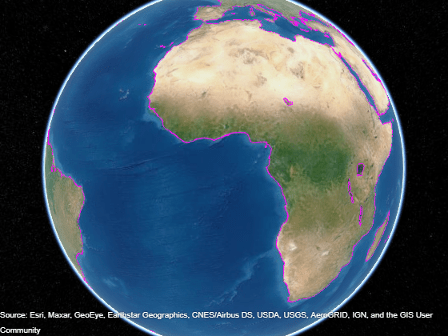

Для просмотра строки установите Terrain собственность земного шара 'none'. Укажите, что выводимые на печать данные находятся на WGS84 опорном эллипсоиде, задав значение HeightReference свойство строки в 'ellipsoid'. Обратите внимание, что линия видна поверх базовой карты.

g.Terrain = 'none';
p.HeightReference = 'ellipsoid';

Импорт данных образца, представляющих траекторию планера. Получение значений широты, долготы и высоты геоида.

trk = gpxread('sample_mixed','FeatureType','track');
lat = trk.Latitude;
lon = trk.Longitude;
h = trk.Elevation;

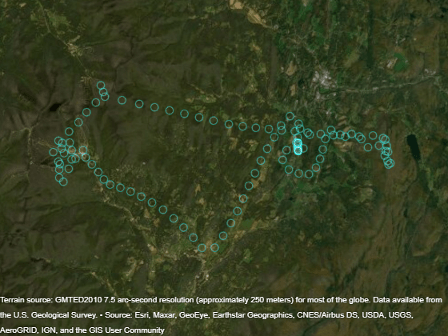

Создайте географический глобус. Затем постройте график данных с помощью маркеров круга. Постройте график маркера в каждой 25-й точке данных, установив MarkerIndices собственность.

uif = uifigure;
g = geoglobe(uif);
mskip = 1:25:length(lat);
geoplot3(g,lat,lon,h,'co','MarkerIndices',mskip)

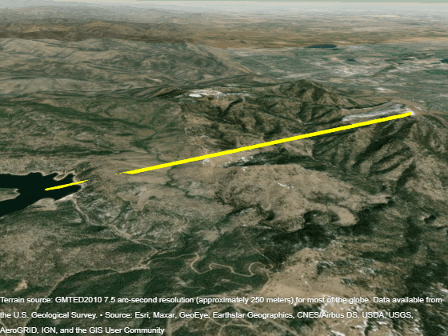

Укажите широту, долготу и высоту двух конечных точек. Задайте высоты относительно рельефа, чтобы 0 представляет собой уровень земли, а не моря.

lat = [39.95384 39.95];
lon = [-105.29916 -105.3608];
hTerrain = [10 0];

Постройте линию на географическом шаре. Укажите, что значения высоты привязаны к рельефу местности с помощью HeightReference собственность. По умолчанию вид находится непосредственно над данными. Наклоните вид, удерживая нажатой клавишу CTRL.

uif = uifigure;
g = geoglobe(uif);
geoplot3(g,lat,lon,hTerrain,'y','HeightReference','terrain', ...
    'LineWidth',3)
