Структура класса компонентов пользовательского интерфейса

Класс компонентов пользовательского интерфейса содержит несколько обязательных деталей и еще несколько компонентов, которые являются необязательными.

В первой строке класса компонентов пользовательского интерфейса укажите matlab.ui.componentcontainer.ComponentContainer класс как суперкласс. Например, первая строка класса с именем ColorSelector выглядит следующим образом:

classdef ColorSelector < matlab.ui.componentcontainer.ComponentContainer

Помимо указания суперкласса, включите в определение класса следующие компоненты. Некоторые компоненты являются обязательными, а другие - рекомендуемыми или необязательными.

Метод конструктора

Нет необходимости писать метод конструктора для класса, поскольку он наследует его от ComponentContainer базовый класс. Унаследованный конструктор принимает необязательные входные аргументы: родительский контейнер и любое количество аргументов пары имя-значение для установки свойств компонента пользовательского интерфейса. Например, при определении класса с именем ColorSelector которая имеет общедоступные свойства Value и ValueChangedFcn, можно создать экземпляр класса, используя следующий код:

f = uifigure;
c = ColorSelector(f,'Value',[1 1 0],'ValueChangedFcn',@(o,e)disp('Changed'))

Если требуется предоставить конструктор с другим синтаксисом или другим поведением, можно определить пользовательский метод конструктора. Пример пользовательского конструктора см. в разделе Запись конструкторов для классов диаграмм.

Блоки общедоступной и частной собственности

Разделите свойства класса как минимум между двумя блоками:

Свойства, находящиеся в общем блоке, хранят входные значения, предоставленные пользователем. Например, компонент пользовательского интерфейса, который позволяет пользователю выбирать значение цвета, может сохранять значение цвета в общедоступном свойстве. Поскольку аргументы пары имя-значение свойства являются необязательными входами в неявный метод конструктора, рекомендуется инициализировать открытые свойства значениями по умолчанию.

Свойства, находящиеся в частном блоке, хранят базовые графические объекты, составляющие компонент пользовательского интерфейса, в дополнение к любым вычисленным значениям, которые необходимо сохранить. В конечном итоге класс будет использовать данные в общих свойствах для настройки базовых объектов. Установите Transient и NonCopyable атрибуты для частного блока, чтобы избежать хранения избыточной информации, если пользователь копирует или сохраняет экземпляр компонента пользовательского интерфейса.

Например, вот блоки свойств для компонента пользовательского интерфейса, которые позволяют пользователю выбирать значение цвета. Блок общих свойств хранит значение, которым может управлять пользователь: значение цвета. В частном блоке свойств хранятся диспетчер компоновки сетки, кнопка и объекты полей редактирования.

properties
   Value {validateattributes(Value, ...
        {'double'},{'<=',1,'>=',0,'size',[1 3]})} = [1 0 0];
end

properties(Access = private,Transient,NonCopyable)
   Grid matlab.ui.container.GridLayout
   Button matlab.ui.control.Button
   EditField matlab.ui.control.EditField
end

Блок событий

При необходимости можно добавить третий блок для событий, инициируемых компонентом пользовательского интерфейса.

Создайте общее свойство для каждого события в блоке, указав HasCallbackProperty атрибут. Свойство public хранит предоставленный пользователем обратный вызов для выполнения при возникновении события. Имя общедоступного свойства - это имя события, добавленное с буквами Fcn. Например, компонент пользовательского интерфейса, который позволяет пользователю выбрать значение цвета, может определить событие ValueChanged, который генерирует соответствующее публичное свойство ValueChangedFcn. Используйте notify метод для запуска события и выполнения обратного вызова в свойстве.

Например, здесь представлен блок событий для компонента пользовательского интерфейса, который позволяет пользователю выбрать значение цвета.

events (HasCallbackProperty, NotifyAccess = protected)
   ValueChanged
end

function getColorFromUser(obj)
    c = uisetcolor(obj.Value);
    if (isscalar(c) && (c == 0))
        return;
    end

    % Update the Value property
    oldValue = obj.Value;
    obj.Value = c;

    % Execute user callbacks and listeners
    notify(obj,'ValueChanged');
end

f = uifigure;
c = ColorSelector(f,'ValueChangedFcn',@(o,e)disp('Changed'))

Метод настройки

Определение setup метод для вашего класса. A setup выполняется один раз, когда MATLAB создает объект компонента пользовательского интерфейса. Любые значения свойств, переданные в качестве аргументов пары имя-значение методу конструктора, назначаются после выполнения этого метода.

Используйте setup метод для:

Для обеспечения возможности выполнения только класса компонентов пользовательского интерфейса setup определить его в защищенном блоке.

Большинство функций создания объектов пользовательского интерфейса имеют необязательный входной аргумент для указания родительского объекта. При вызове этих функций из метода класса необходимо указать целевой родительский элемент. setup метод принимает один аргумент, представляющий экземпляр настраиваемого объекта компонента пользовательского интерфейса. Этот аргумент используется для указания компонента пользовательского интерфейса в качестве целевого родительского элемента при вызове функции создания объекта из setup способ.

Например, рассмотрим компонент пользовательского интерфейса, имеющий следующие свойства:

setup метод вызывает uigridlayout, uieditfield, и uibutton для создания базового графического объекта для каждого частного свойства, указывающего экземпляр компонента пользовательского интерфейса (obj) в качестве целевого родителя.

function setup(obj)
    % Create grid layout to manage building blocks
    obj.Grid = uigridlayout(obj,[1 2],'ColumnWidth',{'1x',22},...
       'RowHeight',{'fit'},'ColumnSpacing',2,'Padding',2);

    % Create edit field for entering color value
    obj.EditField = uieditfield(obj.Grid,'Editable',false,...
       'HorizontalAlignment','center');

    % Create button to confirm color change
    obj.Button = uibutton(obj.Grid,'Text',char(9998), ...
       'ButtonPushedFcn',@(o,e) obj.getColorFromUser());
end

Метод обновления

Определение update метод для вашего класса. Этот метод выполняется, когда объекту компонента пользовательского интерфейса необходимо изменить его внешний вид в ответ на изменение значений.

Используйте update метод для изменения конфигурации основных графических объектов в компоненте пользовательского интерфейса на основе новых значений общих свойств. Как правило, этот метод не определяет, какое из общих свойств было изменено. Он реконфигурирует все аспекты базовых графических объектов, которые зависят от общих свойств.

Например, рассмотрим компонент пользовательского интерфейса, имеющий следующие свойства:

update метод обновляет BackgroundColor из EditField и Button объекты с цветом, сохраненным в Value. update метод также обновляет EditField с числовым представлением цвета. Однако таким образом Value изменяется, изменение становится одинаково заметным везде.

function update(obj)
    % Update edit field and button colors
    set([obj.EditField obj.Button],'BackgroundColor',obj.Value, ...
       'FontColor',obj.getContrastingColor(obj.Value));

    % Update edit field display text
    obj.EditField.Value = num2str(obj.Value,'%0.2g ');

end

Может возникнуть задержка между изменением значений свойств и просмотром результатов этих изменений. update метод запускается впервые после setup метод запускается, а затем запускается каждый раз drawnow выполняется. drawnow функция автоматически выполняется периодически, в зависимости от состояния графической среды в сеансе MATLAB пользователя. Это периодическое выполнение может привести к потенциальной задержке.

Пример: Компонент пользовательского интерфейса селектора цветов

В этом примере показано, как создать компонент пользовательского интерфейса для выбора цвета с использованием кода, описанного в других разделах этой страницы. Создание файла определения класса с именем ColorSelectorComponent.m в папке, расположенной по пути MATLAB. Определите класс, выполнив следующие действия.

classdef ColorSelector < matlab.ui.componentcontainer.ComponentContainer

    properties
        Value {validateattributes(Value, ...
            {'double'},{'<=',1,'>=',0,'size',[1 3]})} = [1 0 0];
    end

    events (HasCallbackProperty, NotifyAccess = protected)
        ValueChanged % ValueChangedFcn will be the generated callback property
    end

    properties (Access = private, Transient, NonCopyable)
        Grid matlab.ui.container.GridLayout
        Button matlab.ui.control.Button
        EditField matlab.ui.control.EditField
    end

    methods (Access = protected)
        function setup(obj)
            % Grid layout to manage building blocks
            obj.Grid = uigridlayout(obj,[1,2],'ColumnWidth',{'1x',22}, ...
                'RowHeight',{'fit'},'ColumnSpacing',2,'Padding',2);

            % Edit field for value display and button to launch uisetcolor
            obj.EditField = uieditfield(obj.Grid,'Editable',false, ...
                'HorizontalAlignment','center');
            obj.Button = uibutton(obj.Grid,'Text',char(9998), ...
                'ButtonPushedFcn',@(o,e) obj.getColorFromUser());

        end

        function update(obj)
            % Update edit field and button colors
            set([obj.EditField obj.Button],'BackgroundColor',obj.Value, ...
                'FontColor',obj.getContrastingColor(obj.Value));

            % Update the display text
            obj.EditField.Value = num2str(obj.Value,'%0.2g ');
        end
    end

    methods (Access = private)
        function getColorFromUser(obj)
            c = uisetcolor(obj.Value);
            if (isscalar(c) && (c == 0))
                return;
            end

            % Update the Value property
            obj.Value = c;

            % Execute user callbacks and listeners
            notify(obj,'ValueChanged');
        end
        function contrastColor = getContrastingColor(~,color)
            % Calculate opposite color
            c = color * 255;
            contrastColor = [1 1 1];
            if (c(1)*.299 + c(2)*.587 + c(3)*.114) > 186
                contrastColor = [0 0 0];
            end
        end
    end
end

Затем создайте экземпляр компонента пользовательского интерфейса, вызвав неявный метод конструктора с несколькими общими свойствами. Укажите обратный вызов для отображения слов Color changed при изменении значения цвета.

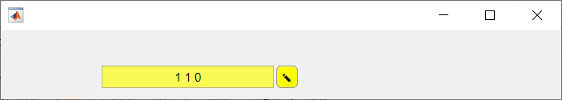

h = ColorSelector('Value', [1 1 0]);
h.ValueChangedFcn = @(o,e) disp('Color changed');

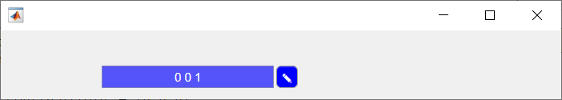

Нажмите кнопку и выберите цвет с помощью палитры цветов. Компонент изменяет внешний вид, и MATLAB отображает слова Color changed в окне команд.
