 Axes объект имеет несколько свойств, управляющих размером осей и компоновкой заголовков и меток осей внутри фигуры.

Границы позиций и полей

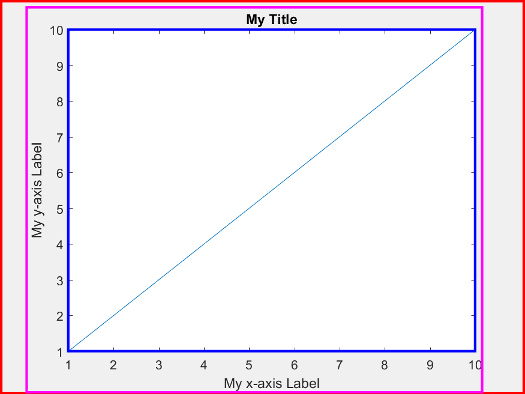

На этом рисунке показан 2-D вид областей осей, определенных OuterPosition значения (красный), Position значения (синий) и Position расширена за счет TightInset значения (пурпурные).

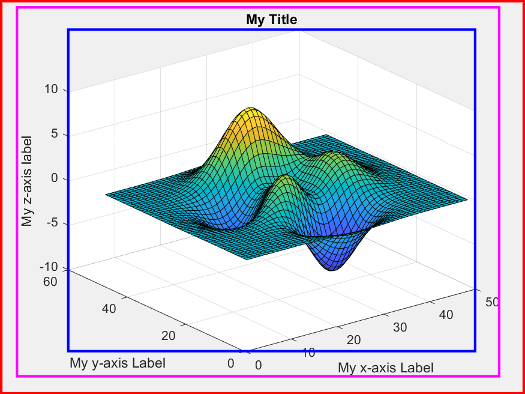

На этом рисунке показан 3-D вид областей осей, определенных OuterPosition значения (красный), Position значения (синий) и Position расширена за счет TightInset значения (пурпурные).

Управление поведением автоматического изменения размера

Некоторые сценарии могут инициировать Axes объект для автоматического изменения размеров. Например, интерактивное изменение размеров фигуры или добавление меток заголовка или оси активирует автоматическое изменение размеров. Иногда новый размер осей не может удовлетворять обоим Position и OuterPosition значения, поэтому PositionConstraint свойство указывает, какие значения следует сохранить. Укажите PositionConstraint свойство как одно из следующих значений:

Обычно, покидая PositionConstraint свойство имеет значение 'outerposition' является предпочтительным. Однако заголовок или метки слишком длинных осей могут уменьшить внутреннюю область осей до размера, который трудно прочитать. В таком случае сохранение внутренних осей на определенном размере может быть предпочтительным, даже если окружающий текст отклоняется от фигуры.

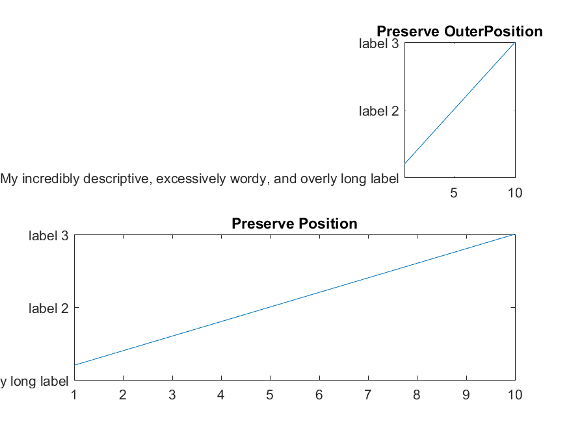

Например, создайте фигуру с двумя осями и задайте одинаковую ширину и высоту для каждого положения осей. Установите PositionConstraint свойство для 'outerposition' для верхних осей и 'innerposition' для нижних осей. Обратите внимание, что в верхних осях внутренняя область уменьшается для размещения текста, но текст не выходит за пределы фигуры. В нижних осях размер внутренней области сохраняется, но часть текста отсекается.

figure;
ax1 = axes('Position',[0.13 0.58 0.77 0.34]);
ax1.PositionConstraint = 'outerposition';
% R2019b and earlier: ax1.ActivePositionProperty = 'outerposition';
plot(ax1,1:10)
title(ax1,'Preserve OuterPosition')
yticklabels(ax1,{'My incredibly descriptive, excessively wordy, and overly long label',...
    'label 2','label 3'})

ax2 = axes('Position',[0.13 0.11 0.77 0.34]);
ax2.PositionConstraint = 'innerposition';
% R2019b and earlier: ax2.ActivePositionProperty = 'position';
plot(ax2,1:10)
title(ax2,'Preserve Position')
yticklabels(ax2,{'My incredibly descriptive, excessively wordy, and overly long label',...
    'label 2','label 3'})

Поведение «растягивание до заливки»

По умолчанию MATLAB растягивает оси для заполнения доступного пространства. Это поведение «растяжения до заполнения» может вызвать некоторое искажение. Оси могут не совсем совпадать с соотношением сторон данных, соотношением сторон окна графика и значениями угла обзора камеры, хранящимися в DataAspectRatio, PlotBoxAspectRatio, и CameraViewAngle свойства. Поведение «растягивание-заливка» включается, когда DataAspectRatioMode, PlotBoxAspectRatioMode, и CameraViewAngleMode свойства Axes для объекта установлено значение 'auto'.

Если задать пропорции данных, пропорции поля печати или угол обзора камеры, поведение «растяжение-заливка» будет отключено. Когда поведение «растяжение-заливка» отключено, MATLAB делает оси максимально большими в пределах доступного пространства и строго придерживается значений свойств, чтобы не было искажений.

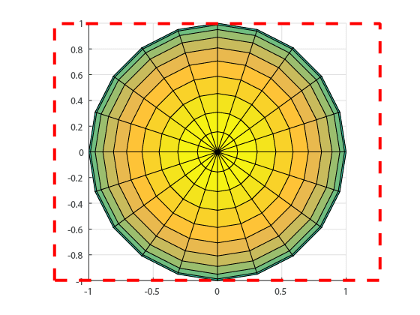

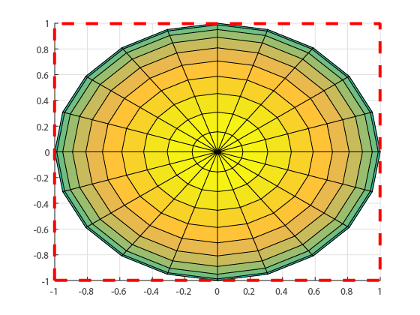

Например, на этом рисунке показан один и тот же график с включенным поведением «растяжение-заливка» и без него. Пунктирная линия показывает доступное пространство, как определено Position собственность. В обеих версиях пропорции данных, пропорции окна печати и значения угла обзора камеры одинаковы. Однако на левом графике растяжение вносит некоторое искажение.
