PlotFcns области options структура определяет одну или несколько функций, которые функция оптимизации вызывает в каждой итерации для построения графика различных показателей прогресса. Передача дескриптора функции или массива ячеек дескрипторов функции. Структура функции графика совпадает со структурой функции вывода. Дополнительные сведения об этой структуре см. в разделе Функции вывода решателя оптимизации.
Вы можете использовать PlotFcns со следующими функциями оптимизации MATLAB ®:
Предопределенные функции графика для этих функций оптимизации:
@optimplotx выводит на график текущую точку
@optimplotfval строит график значения функции
@optimplotfunccount выводит на график количество функций (недоступно для fzero)
Для просмотра или изменения предопределенной функции печати откройте файл функции в редакторе MATLAB. Например, чтобы просмотреть файл функций для печати текущей точки, введите:
edit optimplotx.m

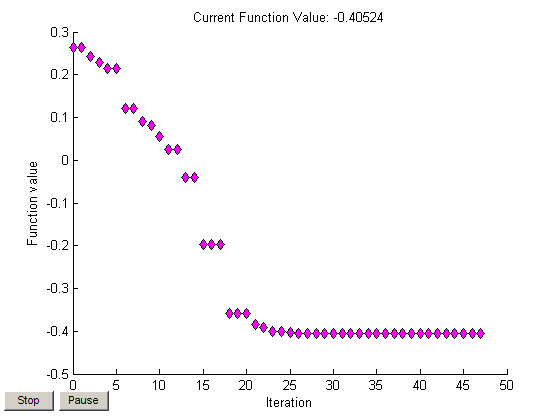

Просмотр хода минимизации с помощью fminsearch с функцией графика @optimplotfval:
Запишите файл для целевой функции. Для этого примера используйте:
function f = onehump(x) r = x(1)^2 + x(2)^2; s = exp(-r); f = x(1)*s+r/20;
Задайте опции для использования функции печати:
options = optimset('PlotFcns',@optimplotfval);Звонить fminsearch начиная с [2,1]:
[x ffinal] = fminsearch(@onehump,[2,1],options)
MATLAB возвращает следующее:
x = -0.6691 0.0000 ffinal = -0.4052
