Выравнивание управляющих компонентов пользовательского интерфейса и объектов осей
Используйте эту функцию только с GUIDE или с приложениями, созданными с помощью figure функция.
align( по вертикали выравнивает указанные компоненты. Функция выравнивает левые стороны, центры или правые стороны объектов в зависимости от значения components,valign,spacing)valignи регулирует расстояние по вертикали между объектами в зависимости от значения spacing. Например, align(components,'left','none') выравнивает левые кромки и не выполняет регулировку интервалов. Размер каждого объекта не изменяется.
align( изменяет расстояние по вертикали на фиксированное расстояние в точках.components,valign,'fixed',distance)
align( горизонтально выравнивает указанные компоненты. Функция выравнивает верхние стороны, средние или нижние стороны объектов в зависимости от значения components,spacing,halign)halignи регулирует расстояние по горизонтали между объектами в зависимости от значения spacing. Например, align(components,'none','top') выравнивает верхние кромки и не корректирует интервалы. Размер каждого объекта не изменяется.
align( изменяет расстояние по вертикали на фиксированное расстояние в точках.components,'fixed',distance,halign)
align( выравнивает указанные объекты, перекрывая друг друга. Это эквивалентно выравниванию объектов по вертикали согласно components,valign,halign)valign и горизонтально в соответствии с halign. Например, align(components,'left','top') выравнивает верхние левые углы объектов в components.
positions = align(___) возвращает вычисленные позиции для указанных объектов в виде матрицы, если они выровнены, но не перемещают объекты. Каждая строка матричного выхода является позиционным вектором. Используйте эту опцию с любой из комбинаций входных аргументов в предыдущих синтаксисах.
positions = align( возвращает вычисленные позиции для объектов, позиции которых содержатся в cpositions,___)cpositions если они выровнены, но положения объектов на рисунке не изменяются. Используйте эту опцию с любой из комбинаций ввода в предыдущих синтаксисах, заменяя components с cpositions.

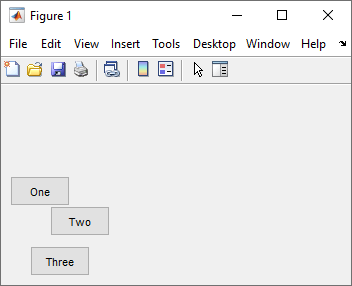

Создайте фигуру, содержащую три кнопки, которые не полностью выровнены по вертикали.
f = figure('Position',[100 100 350 200]); u1 = uicontrol(f,'Position',[10 80 60 30],'String','One'); u2 = uicontrol(f,'Position',[50 50 60 30],'String','Two'); u3 = uicontrol(f,'Position',[30 10 60 30],'String','Three');

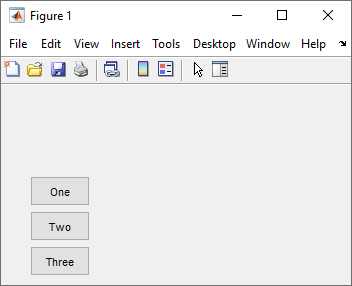

Выровняйте центры кнопок по вертикали и выровняйте расстояние между кнопками по вертикали. При выравнивании объектов по вертикали задайте аргумент выравнивания по вертикали перед интервалом между объектами.
align([u1 u2 u3],'center','distribute');

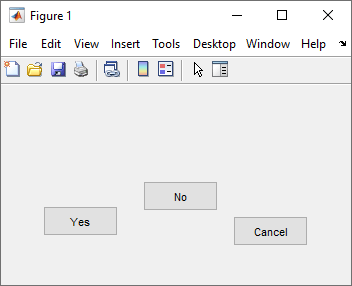

Создайте фигуру, содержащую три кнопки, которые не полностью выровнены по горизонтали.
f = figure('Position',[100 100 350 200]); u1 = uicontrol('Parent',f,'Position',[43 50 75 30],'String','Yes'); u2 = uicontrol('Parent',f,'Position',[143 75 75 30],'String','No'); u3 = uicontrol('Parent',f,'Position',[233 40 75 30],'String','Cancel');

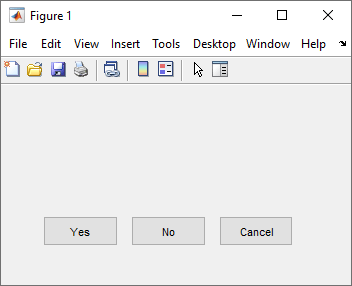

Выровняйте нижние края кнопок и установите расстояние по горизонтали между кнопками равным 10 точкам. При выравнивании объектов по горизонтали укажите интервал между объектами перед аргументом выравнивания по горизонтали.
align([u1 u2 u3],'fixed',10,'bottom');

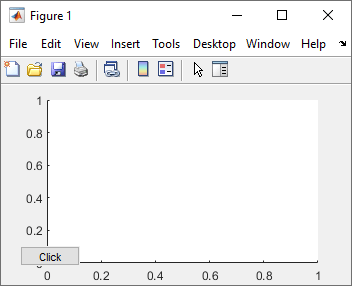

Создайте фигуру, содержащую кнопку и объект оси.
f = figure('Position',[100 100 350 200]); ax = axes('Parent',f); btn = uicontrol('Parent',f,'String','Click');

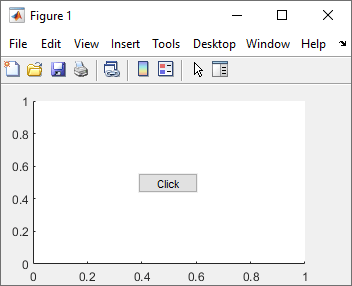

Совместите центр кнопки с центром осей. Второй аргумент, 'center', задает вертикальное выравнивание и третий аргумент, 'middle', задает трассу в плане.
align([ax btn],'center','middle');
Рассчитайте, где окажутся объекты, если выровнять их, но фактически не выровнять.

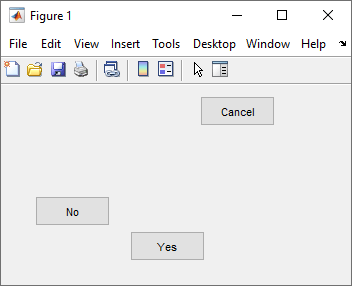

Создайте фигуру, содержащую три невыровненные кнопки.
f = figure('Position',[100 100 350 200]); u1 = uicontrol('Parent',f,'Position',[130 25 75 30],'String','Yes'); u2 = uicontrol('Parent',f,'Position',[35 60 75 30],'String','No'); u3 = uicontrol('Parent',f,'Position',[200 160 75 30],'String','Cancel');
Прогнозирование результата выравнивания кнопок путем вызова align с выходным аргументом. Выходной сигнал выражается в виде матрицы, строки которой являются прогнозируемыми векторами положения кнопок.
pos1 = align([u1 u2 u3],'right','fixed',3)
pos1 = 200 25 75 30 200 59 75 30 200 93 75 30
В качестве альтернативы, пройти align векторы положения кнопок.
pos2 = align([u1.Position;u2.Position;u3.Position],'right','fixed',3)
pos2 = 200 25 75 30 200 58 75 30 200 91 75 30
В любом случае результирующие положения одинаковы. Ни один из вызовов функции не изменяет положение кнопок на рисунке.
figure(f)
