Контурный график матрицы
contour( создает контурный график, содержащий изолинии матрицы Z)Z, где Z содержит значения высоты на плоскости x-y. MATLAB ® автоматически выбирает горизонтали для отображения. Индексы столбцов и строк Z - координаты x и y в плоскости соответственно.
contour(___, определяет горизонтали, отображаемые в качестве последнего аргумента в любом из предыдущих синтаксисов. Определить levels)levels как скалярное значение n для отображения горизонталей в n автоматически выбираемые уровни (высоты). Для построения горизонталей на определенных высотах укажите levels как вектор монотонно возрастающих значений. Для построения контуров на одной высоте (k), укажите levels как двухэлементный вектор строки [k k].
contour(___, задает дополнительные параметры для графика горизонталей с использованием одного или нескольких аргументов пары «имя-значение». Укажите параметры после всех других входных аргументов. Список свойств см. в разделе Свойства горизонталей.Name,Value)
contour( отображает контурный график в целевых осях. Укажите оси в качестве первого аргумента в любом из предыдущих синтаксисов.ax,___)
M = contour(___)M, который содержит координаты (x, y) вершин на каждом уровне.
Создание матриц X и Y, которые определяют сетку в плоскости x-y. Определение матрицы Z как высоты над этой сеткой. Затем постройте контуры Z.
x = linspace(-2*pi,2*pi); y = linspace(0,4*pi); [X,Y] = meshgrid(x,y); Z = sin(X)+cos(Y); contour(X,Y,Z)
Определить Z как функция X и Y. В этом случае вызовите peaks функция для создания X, Y, и Z. Затем постройте график 20 контуров Z.
[X,Y,Z] = peaks; contour(X,Y,Z,20)
Отображение контуров peaks функция на Z = 1.
[X,Y,Z] = peaks; v = [1,1]; contour(X,Y,Z,v)
Создание контурного графика peaks и задайте стиль пунктирной линии.
[X,Y,Z] = peaks;
contour(X,Y,Z,'--')
Определить Z как функция двух переменных, X и Y. Затем создайте контурный график этой функции и отобразите метки, установив ShowText свойство для 'on'.
x = -2:0.2:2; y = -2:0.2:3; [X,Y] = meshgrid(x,y); Z = X.*exp(-X.^2-Y.^2); contour(X,Y,Z,'ShowText','on')
Создание контурного графика peaks функция. Сделать контурные линии толще, установив LineWidth свойство для 3.
Z = peaks; [M,c] = contour(Z); c.LineWidth = 3;
Вставка NaN значения везде, где имеются разрывы на поверхности. contour функция не рисует контурные линии в этих областях.
Определение матрицы Z в качестве выборки peaks функция. Заменить все значения в столбце 26 с NaN значения. Затем постройте график контуров измененного Z матрица.
Z = peaks; Z(:,26) = NaN; contour(Z)
X - x-координатыx-координаты, заданная как матрица того же размера, что и Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X - вектор (1:n).
Когда X является матрицей, значения должны строго увеличиваться или уменьшаться вдоль одного измерения и оставаться постоянными вдоль другого измерения. Размер, который изменяется, должен быть противоположен размеру, который изменяется в Y. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Когда X является вектором, значения должны быть строго увеличены или уменьшены.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
XData имущества Contour объект сохраняет координаты X.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y - координаты Yy-координаты, заданная как матрица того же размера, что и Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y - вектор (1:m).
Когда Y является матрицей, значения должны строго увеличиваться или уменьшаться вдоль одного измерения и оставаться постоянными вдоль другого измерения. Размер, который изменяется, должен быть противоположен размеру, который изменяется в X. Вы можете использовать meshgrid для создания X и Y матрицы.
Когда Y является вектором, значения должны быть строго увеличены или уменьшены.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
YData имущества Contour объект сохраняет координаты Y.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z - z-координатыz-координаты, заданные как матрица. Эта матрица должна содержать не менее двух строк и двух столбцов, а также не менее двух различных значений.
Пример: Z = peaks(20)
ZData имущества Contour объект сохраняет координаты Z.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels - УровниУровни горизонталей, заданные как скалярное целое число или вектор. Этот аргумент используется для управления количеством и расположением горизонталей. Если уровни не указаны, contour функция выбирает уровни автоматически.
Чтобы рисовать контурные линии на n автоматически выбранных высотах, укажите уровни в качестве скалярного значения n.
Для построения горизонталей на определенных высотах укажите levels как вектор монотонно возрастающих значений.
Построение горизонталей на одной высоте k, указать levels как двухэлементный вектор строки [k k].
Пример: contour(peaks,10) рисует контурные линии на 10 автоматически выбранных высотах на peaks функция.
Пример: contour(peaks,[-4 0 4]) рисует контурные линии на 3 конкретных высотах на peaks функция: -4, 0, и 4.
Пример: contour(peaks,[3 3]) рисует горизонтали, чтобы показать, где высота peaks функция - 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec - Стиль и цвет линииСтиль и цвет линии, задаваемые как вектор символа или скаляр строки, содержащий символы стиля линии, параметры цвета или и то, и другое. Символы стилей линий перечислены в следующей таблице и могут отображаться в любом порядке. Маркеры, такие как 'o' игнорируются.
Нет необходимости указывать как стиль линии, так и цвет. Например, если опустить стиль линий и задать цвет, на графике будут показаны сплошные линии с использованием заданного цвета.
| Стиль линии | Описание | Результирующая линия |
|---|---|---|
- | Сплошная линия (по умолчанию) |
|
-- | Пунктирная линия |
|
: | Пунктирная линия |
|
-. | Черточно-точечная линия |
|
В этой таблице перечислены доступные параметры цвета.
| Выбор | Описание | Эквивалентный триплет RGB |
|---|---|---|
'red' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'magenta' или 'm' | Пурпурный | [1 0 1] |
'cyan' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
ax - Целевые осиAxes объектЦелевые оси, указанные как Axes объект. Если оси не указаны, то contour строит графики в текущих осях.
Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.
contour(Z,'ShowText','on') отображает метки горизонталей.Примечание
Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойства горизонталей.
M - Контурная матрицаГоризонтальная матрица, возвращаемая в виде двухстрочной матрицы. Эта матрица содержит уровни контуров (высоты) и координаты вершин на каждом уровне. Данные расположены последовательно в n наборах столбцов для n контурных линий:
Первый столбец в каждом наборе содержит уровень контура и число вершин на этом уровне. Верхнее число является уровнем контура, а нижнее - числом вершин.
Последующие столбцы в наборе являются координатами (x, y) вершин. Каждый столбец представляет упорядоченную пару. Верхнее число является координатой X, а нижнее - координатой Y.

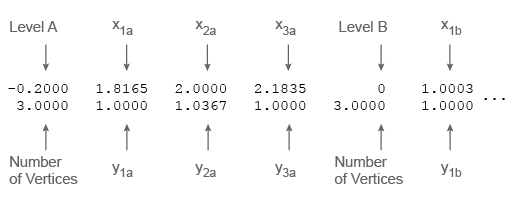

Например, вот первые несколько столбцов контурной матрицы M = contour(peaks(3)):
ContourMatrix имущества Contour объект сохраняет матрицу горизонталей.
c - Контурный объектContour объектContour объект. Этот объект используется для задания свойств после отображения графика горизонталей.
