Включить режим зумирования
Режим зумирования позволяет исследовать данные путем изменения пределов осей. В версиях до R2018b используйте режим зумирования для увеличения или уменьшения осей. Включение и отключение режима зумирования и установка других основных параметров с помощью zoom функция. Для дальнейшего управления режимом зумирования вернитесь и используйте объект зумирования.
Начиная с R2018b, можно увеличивать и уменьшать масштаб изображения с помощью встроенных взаимодействий. Встроенные взаимодействия не требуют включения режима и более быстрого ответа, чем режимы взаимодействия. Дополнительные сведения о встроенных взаимодействиях см. в разделе Взаимодействие с диаграммами управления.
Большинство диаграмм поддерживают режим масштабирования, включая линейные, линейчатые, зональные, гистограммные и поверхностные диаграммы. На диаграммах, поддерживающих режим зумирования, обычно отображаются
значки увеличения и уменьшения масштаба на панели инструментов осей.
zoom включает или отключает режим зумирования для всех осей текущего рисунка. Например, optionzoom on включает режим зумирования, zoom xon включает режим зумирования только для размера x, и zoom off отключает режим зумирования. Дополнительные параметры режима зумирования см. в разделе option.
Если режим зумирования включен, для увеличения установите курсор в то место, где должен находиться центр осей, и прокрутите его вверх или щелкните мышью. Для уменьшения масштаба прокрутите вниз или удерживайте нажатой клавишу Shift и нажмите кнопку. Каждый щелчок увеличивает или уменьшает масштаб изображения в 2 раза. Чтобы увеличить прямоугольную область, щелкните и перетащите. Чтобы вернуть объект-ось на уровень масштабирования базовой линии, дважды щелкните в пределах осей.
zoom переключает режим зумирования. Если режим зумирования отключен, то вызов zoom восстанавливает последний использованный параметр масштабирования on, xon, или yon.
zoom( увеличивает текущие оси на заданный коэффициент масштабирования, не влияя на режим масштабирования. Увеличение масштаба путем задания factor)factor как значение больше 1. Уменьшение масштаба путем задания factor как значение от 0 до 1.
zoom( задает режим зумирования для всех осей на указанном рисунке. Укажите дополнительный аргумент как fig,___)'on', 'off', 'out', 'reset', 'xon', 'yon'или коэффициент масштабирования. Например, использовать zoom(fig,'on') включение режима зумирования для фигуры fig.
fig - Целевой показательFigure объектЦелевой показатель, указанный как Figure объект.
option - Опция режима зумирования'on' | 'off' | 'out' | 'reset' | 'xon' | 'yon' | 'off'Опция режима зумирования, заданная как одно из следующих значений:
'on' - Включить режим зумирования.
'off' - Отключить режим зумирования. Некоторые встроенные взаимодействия остаются включенными по умолчанию, независимо от режима. Чтобы отключить встроенные взаимодействия масштабирования, используйте disableDefaultInteractivity функция.
'reset' - установить текущий уровень масштабирования в качестве базового. После установки уровня масштабирования базовой линии вызовите zoom outдважды щелкните или выберите
на панели инструментов оси, чтобы вернуть оси на этот уровень зумирования.
'out' - возврат текущих осей к уровню масштабирования базовой линии.
'xon' - Включить режим зумирования только для размера X.
'yon' - Включить режим зумирования только для размера y.
factor - Коэффициент масштабированияКоэффициент масштабирования, заданный как положительное число. Увеличение масштаба путем задания factor как положительное число больше 1. Уменьшение масштаба путем задания factor как положительное число от 0 до 1. В этом случае оси уменьшаются на 1/factor.
Используйте функции масштабирования объектов для настройки поведения объектов осей внутри фигуры. Для всех функций объекта зумирования оси и объекты зумирования должны быть связаны с одной и той же фигурой.
|
Включение масштабирования осей с помощью |
|
Возврат режима масштабирования осей с помощью |
|
Задание размера зумирования для осей с помощью |
|
Возврат размера масштабирования осей с помощью |
|
Дополнительные сведения об угле обзора см. в разделе Терминология графики камеры. |
|
|
| Эта функция не рекомендуется. Использовать
Размер масштабирования осей, задаваемый |
| Эта функция не рекомендуется. Использовать
Размер масштабирования осей, возвращаемый с помощью |
Постройте график некоторых данных, увеличьте масштаб изображения, а затем задайте уровень масштабирования базовой линии. Будущие звонки zoom out возврат осей к заданному уровню масштабирования базовой линии.

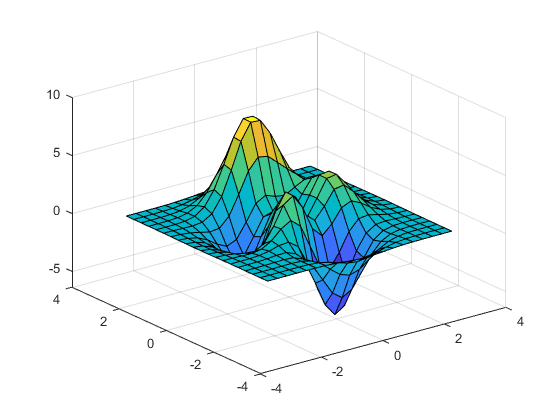

Например, получите координаты предопределенной поверхности и выведите их на график. Включить режим зумирования.
[X,Y,Z] = peaks(20);
surf(X,Y,Z)
zoom on

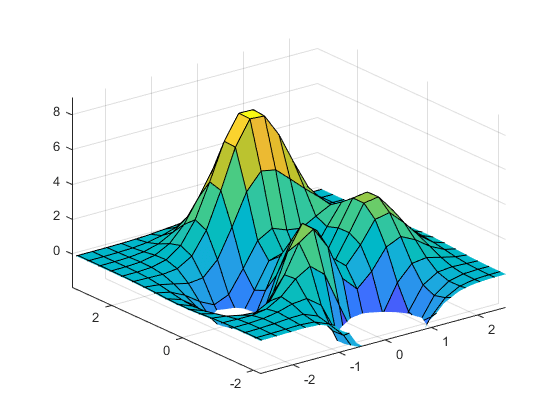

Увеличьте изображение самого высокого пика, нажав на него. Затем задайте уровень масштабирования базовой линии.
zoom reset
Увеличьте максимальный пик во второй раз, затем вызовите zoom out.
zoom outСоздайте контекстное меню, которое можно использовать при включенном режиме зумирования. В этом примере можно создать контекстное меню, позволяющее закрыть рисунок.
Сначала найдите координаты предопределенной поверхности и постройте их график.
[X,Y,Z] = peaks(20); surf(X,Y,Z)
Создание контекстного меню с помощью команды uicontextmenu функция. Затем добавьте элемент в меню. Укажите метку и обратный вызов, закрывающий фигуру.
cm = uicontextmenu;
m = uimenu(cm);
m.Label = 'Close figure';
f = gcf;
m.Callback = @(src,event)close(f);Создание объекта зумирования. Добавьте контекстное меню к объекту зумирования, установив его ContextMenu собственность. Затем включите режим зумирования.
z = zoom(f);
z.ContextMenu = cm;
z.Enable = 'on';Закройте фигуру, щелкнув правой кнопкой мыши и выбрав «Закрыть фигуру».
