Создание компонента датчика
g = uigaugeGauge объект. MATLAB ® вызывает uifigure для создания фигуры.
g = uigauge(style)
g = uigauge(___,Name,Value)Name,Value аргументы пары. Используйте эту опцию с любой из комбинаций входных аргументов в предыдущих синтаксисах.

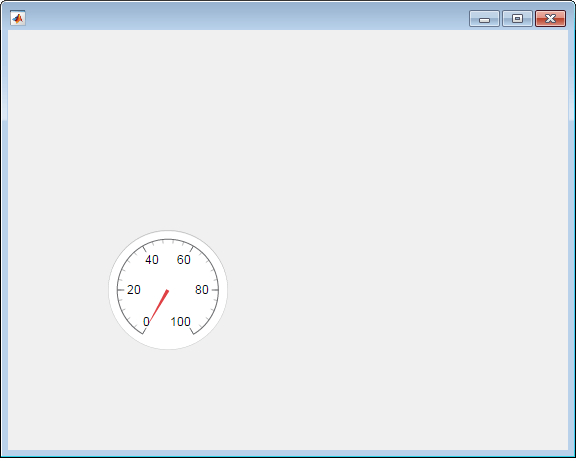

fig = uifigure; cg = uigauge(fig);

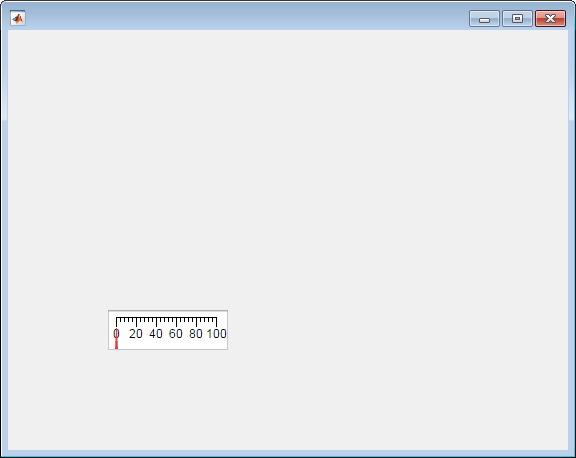

fig = uifigure;
lg = uigauge(fig,'linear');

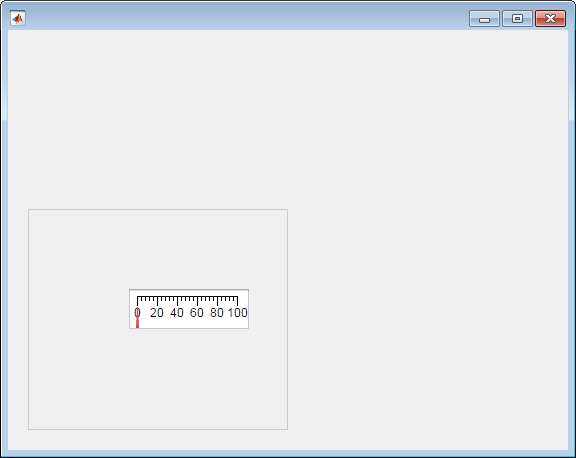

Укажите панель в качестве родительского контейнера для линейного датчика.
fig = uifigure;
pnl = uipanel(fig);
lg = uigauge(pnl,'linear');

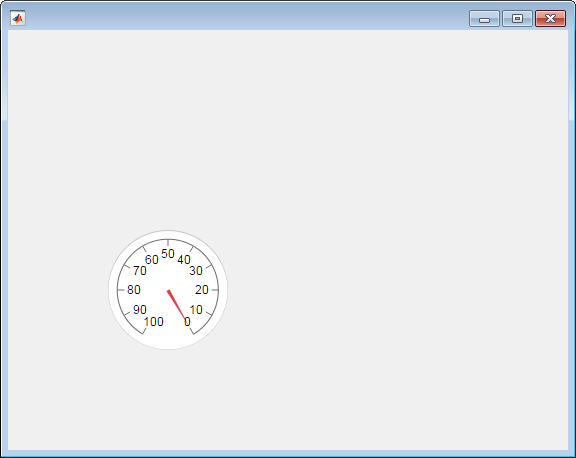

Создайте круговой калибр и задайте ScaleDirection свойство, указывающее, что игла перемещается против часовой стрелки.
fig = uifigure; cg = uigauge(fig,'ScaleDirection','counterclockwise');
Измените количество основных засечек, укажите соответствующие метки засечек и удалите дополнительные засечки.
cg.MajorTicks = [0:10:100];
cg.MajorTickLabels = {'0','10','20','30','40','50','60','70','80','90','100'};
cg.MinorTicks = [];

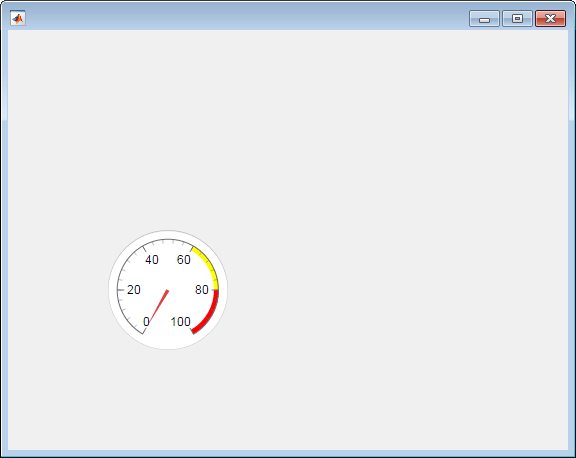

fig = uifigure; cg = uigauge(fig,'ScaleColors',{'yellow','red'},... 'ScaleColorLimits', [60 80; 80 100]);
style - Стиль колеи'circular' (по умолчанию) | 'linear' | 'ninetydegree' | 'semicircular'Стиль датчика, указанный как любое из следующих значений:
| Стиль | Внешность |
|---|---|
'circular' |  |
'linear' |  |
'ninetydegree' |  |
'semicircular' |  |
parent - Родительский контейнерFigure объект (по умолчанию) | Panel объект | Tab объект | ButtonGroup объект | GridLayout объектРодительский контейнер, указанный как Figure объект, созданный с помощью uifigure функцию или один из ее дочерних контейнеров: Tab, Panel, ButtonGroup, или GridLayout. Если родительский контейнер не указан, MATLAB вызывает uifigure для создания новой функции Figure объект, который служит родительским контейнером.
Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.
Каждый тип датчика поддерживает различный набор свойств. Полный список свойств и описаний для каждого типа см. на странице связанных свойств.
