Создание стандартного дерева или компонента дерева флажков
t = uitreeTree объект. MATLAB ® вызывает uifigure для создания фигуры.
t = uitree(style)style как 'checkbox' для создания дерева флажков вместо стандартного.
t = uitree(___,Name,Value)Name,Value аргументы пары. Используйте эту опцию с любой из комбинаций входных аргументов в предыдущих синтаксисах.

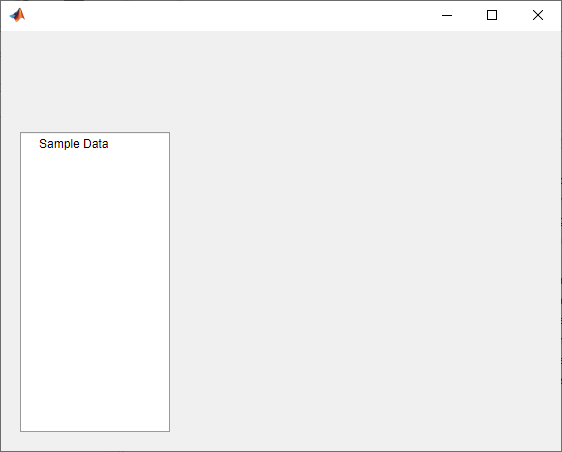

Создание дерева, содержащего один узел с именем Sample Data.
fig = uifigure; t = uitree(fig); node = uitreenode(t,'Text','Sample Data');

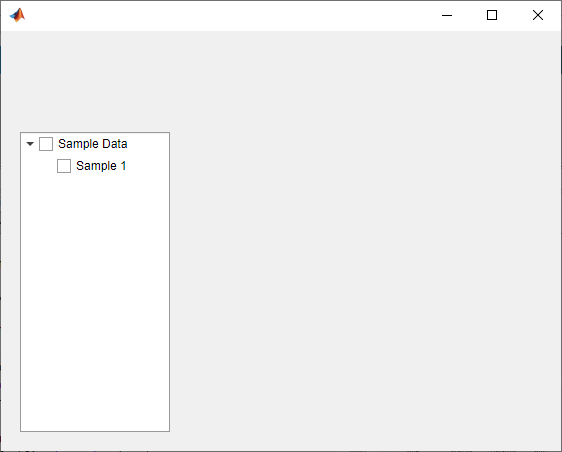

Создание дерева флажков, содержащего родительский узел с именем Sample Data с дочерним узлом, вызываемым Sample 1. Разверните дерево, чтобы увидеть оба узла.
fig = uifigure; t = uitree(fig,'checkbox'); parent = uitreenode(t,'Text','Sample Data'); child = uitreenode(parent,'Text','Sample 1'); expand(t)
Создайте приложение, отображающее имена спортсменов, сгруппированные по видам спорта. Когда пользователь приложения нажимает на имя, MATLAB отображает данные о спортсмене.
Создание файла программы с именем mytreeapp.m содержит следующие команды для создания дерева, набор вложенных узлов дерева и функцию обратного вызова для дерева. SelectionChangedFcn свойство определяет функцию, выполняемую при щелчке узла в дереве.
function mytreeapp fig = uifigure; t = uitree(fig,'Position',[20 20 150 150]); % Assign callback in response to node selection t.SelectionChangedFcn = @nodechange; % First level nodes category1 = uitreenode(t,'Text','Runners','NodeData',[]); category2 = uitreenode(t,'Text','Cyclists','NodeData',[]); % Second level nodes. % Node data is age (y), height (m), weight (kg) p1 = uitreenode(category1,'Text','Joe','NodeData',[40 1.67 58] ); p2 = uitreenode(category1,'Text','Linda','NodeData',[49 1.83 90]); p3 = uitreenode(category2,'Text','Rajeev','NodeData',[25 1.47 53]); p4 = uitreenode(category2,'Text','Anne','NodeData',[88 1.92 100]); % Expand the tree expand(t); % Create the function for the SelectionChangedFcn callback % When the function is executed, it displays the data of the selected item function nodechange(src,event) node = event.SelectedNodes; display(node.NodeData); end end
При запуске пользователя mytreeapp и щелкает узел в дереве, MATLAB отображает NodeData для этого узла.

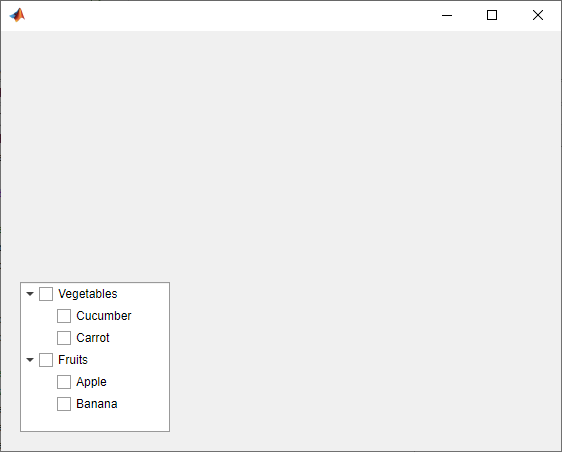

Создайте приложение, отображающее список продуктов, сгруппированный по категориям продуктов питания. Пользователь приложения может проверять отдельные товары или все категории продуктов питания, а MATLAB отображает общий вес проверенных товаров.
Создание файла программы с именем mycheckboxtreeapp.m содержит следующие команды для создания дерева флажков, набора вложенных узлов дерева и две функции обратного вызова для дерева флажков. CheckedNodesChangedFcn свойство определяет функцию, выполняемую при установке или снятии пользователем флажка узла в дереве. SelectedNodesChangedFcn свойство определяет функцию, выполняемую при выборе пользователем узла в дереве.
function mycheckboxtreeapp fig = uifigure; cbt = uitree(fig,'checkbox','Position',[20 20 150 150]); % Assign callbacks in response to node check and selection cbt.CheckedNodesChangedFcn = @checkchange; cbt.SelectionChangedFcn = @selectchange; % First level nodes category1 = uitreenode(cbt,'Text','Vegetables','NodeData',[]); category2 = uitreenode(cbt,'Text','Fruits','NodeData',[]); % Second level nodes. % Node data is the weight of the food item (in grams) p1 = uitreenode(category1,'Text','Cucumber','NodeData',400); p2 = uitreenode(category1,'Text','Carrot','NodeData',65); p3 = uitreenode(category2,'Text','Apple','NodeData',183); p4 = uitreenode(category2,'Text','Banana','NodeData',120); % Expand the tree expand(cbt); % Create the function for the CheckedNodesChangedFcn callback % When this function is executed, it displays the total weight of all checked items function checkchange(src,event) nodes = event.LeafCheckedNodes; if ~isempty(nodes) data = [nodes.NodeData]; display(sum(data)); end end % Create the function for the SelectedNodesChangedFcn callback % When this function is executed, it displays the name of the selected item function selectchange(src,event) node = event.SelectedNodes; display(node.Text); end end
При запуске пользователя mycheckboxtreeapp и устанавливает или отменяет выбор узла в дереве, MATLAB отображает сумму весов (сохраненных в NodeData) для всех проверенных узлов второго уровня. Когда пользователь выбирает узел в дереве, MATLAB отображает текст этого узла.
В стандартном дереве или в дереве флажков выбранный узел обозначается синим цветом вокруг текста узла. Пользователь приложения может выбрать узел, щелкнув его текст.
В стандартном дереве с помощью Multiselect свойство имеет значение 'off' и в каждом дереве флажков в любое время можно выбрать не более одного узла. В стандартном дереве можно задать Multiselect свойство для 'on' позволяет выбрать несколько узлов.

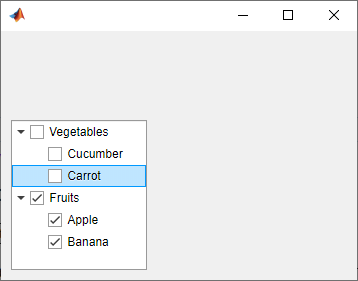

На следующем рисунке Carrot узел выбран.
В дереве флажков отмеченный узел обозначается флажком слева от текста узла. Можно проверить любое количество узлов. Пользователь приложения может установить или снять флажок с узла, установив флажок. В стандартном дереве невозможно проверить узлы.
На следующем рисунке Fruits, Apple, и Banana проверяются узлы.
