В этих форматах можно импортировать и экспортировать калибровки.
ATI Vision MAT file
INCA DCM file
Matrix MAT file
Simulink Data
Simple CSV file
Structure MAT file
Simple MATLAB file
Выберите таблицу.
Выберите меню «Файл» > «Импорт» > «Калибровка».
При импорте файла открывается диалоговое окно обозревателя файлов.
Выберите нужный тип файла из выпадающего списка Типы файлов или оставьте значение по умолчанию All files (*.*) и CAGE попытается загрузить файл на основе расширения файла.
Перейдите к файлу и нажмите кнопку «Открыть» для импорта.
Для экспорта данных калибровки
Выберите «Файл» > «Экспорт» > «Калибровка» > «Выбранный элемент» или «Все элементы» или используйте кнопку панели инструментов для экспорта всех элементов калибровки.

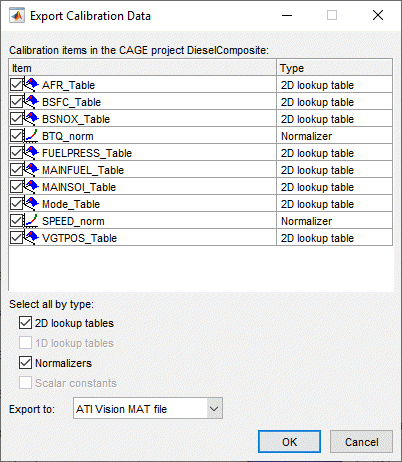

Появится диалоговое окно Export Calibration Data (экспорт калибровочных данных), например:
Установите флажки для элементов калибровки, которые требуется экспортировать.
Вы можете выбрать все пункты единственного типа при помощи флажков в соответствии со списком - например, выбирают 2D опцию справочных таблиц, чтобы выбрать опции всех 2D справочных таблиц в списке.
Если выбран экспорт всех элементов, все таблицы, нормализаторы, кривые и константы в проекте будут доступны в списке элементов калибровки.
При экспорте выбранного элемента список элементов зависит от выбранного узла дерева. Для узла таблицы список содержит таблицу и ее нормализаторы. Для узла Feature или Tradeoff список включает весь элемент или компромисс (все таблицы, нормализаторы, кривые и константы). Для узла оптимизации список содержит любые таблицы, заполненные из результатов оптимизации.
Используйте параметр Export to, чтобы указать формат. Нажмите кнопку ОК.
При выборе Simulink DataCAGE предлагает открыть модель Simulink ®.
При выборе Matrix MAT fileформат данных таблицы совместим с таблицами поиска Simulink.
