Обычно модели, используемые для калибровки компромисса, имеют множество входных данных. При калибровке таблицы только с одним входом установите значения для других входов.
Для установки значений для входов в отдельных рабочих точках:
Выделите рабочую точку в таблице поиска.
Используйте поля редактирования или перетащите красные полосы, чтобы указать значения других переменных.

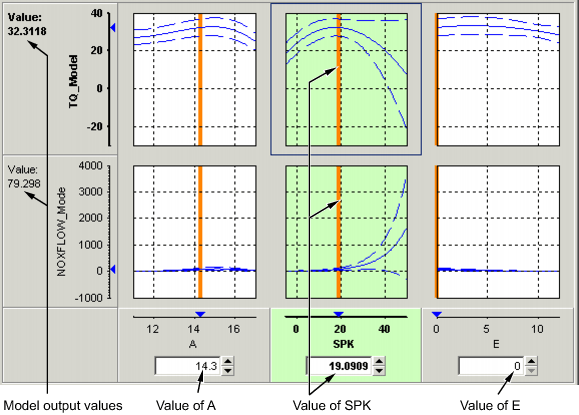

В предыдущем примере выбрана таблица искр ( SPK график окрашен в зеленый цвет). Укажите значения AFR (A) и EGR (E) для использования, например:
Выберите узел таблицы искр.
Щелкните в поле редактирования для A и установить его значение в 14.3.
Щелкните в поле редактирования для E и установить его значение в 0.
Значениями по умолчанию являются заданные точки переменных, которые можно редактировать в словаре переменных.
Например, при использовании компромисса для калибровки таблицы угла зажигания может потребоваться установить начальные значения для таблиц соотношения воздух/топливо (AFR) и рециркуляции отработавших газов (EGR).
Для установки постоянных значений для всех рабочих точек одной таблицы:
Выделите таблицу в дереве.
Выберите одну рабочую точку в таблице.
Введите требуемое значение ячейки.
Щелкните правой кнопкой мыши и выберите «Маска экстраполяции» > «Добавить выделенный фрагмент».
При этом ячейка добавляется в маску экстраполяции.
Щелкните
, чтобы экстраполировать всю таблицу.
При этом таблица заполняется значением одной ячейки.
