Дерево в браузере модели отображает иерархическую структуру моделей. Эту структуру следует понимать как использующую интерфейс командной строки. Следующие примеры иллюстрируют взаимосвязь между проектами, планами испытаний и ответными мерами в одноэтапных и двухэтапных моделях.

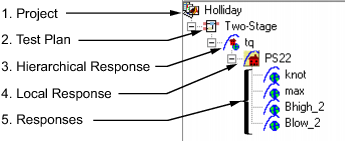

Ниже приведен пример двухэтапного дерева модели.
Элементы дерева соответствуют следующим объектам интерфейса командной строки:
Проект
План испытаний
Иерархический ответ
Локальный ответ
Ответы

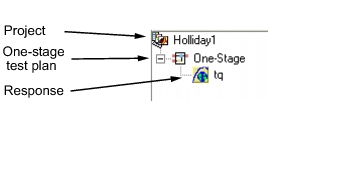

Следующий пример иллюстрирует проект, содержащий одноступенчатый план испытаний. в интерфейсе командной строки это соответствует проекту, одноступенчатому плану тестирования и модели ответа.

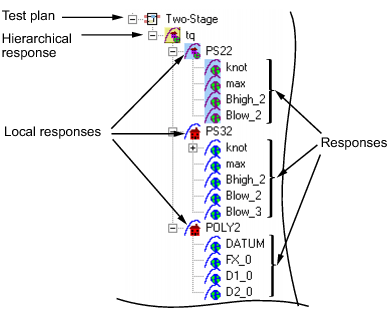

Иерархические ответы могут иметь несколько локальных ответов, как показано в следующем примере в браузере модели. В интерфейсе командной строки они доступны через свойство LocalResponses для объекта иерархического ответа (mbcmodel.hierarchicalresponse). В этом примере локальными ответами являются PS22, PS32, и POLY2.
Только один из этих локальных ответов может быть выбран наилучшим образом (в этом примере: PS22, обозначается синим значком) и используется для построения иерархического ответа вместе с соответствующими характеристиками ответа локального ответа. Каждый локальный объект ответа имеет набор ответов, доступных свойству ResponseFeatures(Local Response).

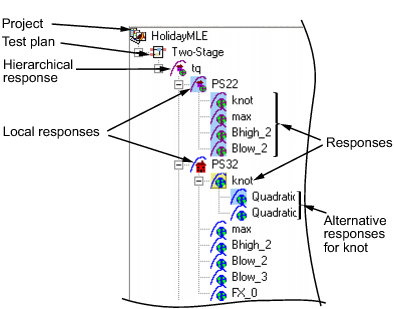

Ответы могут иметь ноль или более альтернативных ответов, как показано в следующем дереве модели. Вы вызываете метод CreateAlternativeModels в командной строке, чтобы сделать то же самое.
В этом примере альтернативные ответы для knot ответы доступны через свойство AlternativeResponses. Можно создать альтернативные ответы для любого ответа (включая все одноэтапные ответы).

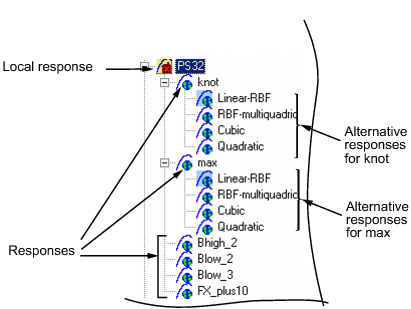

Можно использовать шаблоны моделей, чтобы попробовать альтернативные типы моделей для нескольких ответов. В следующем примере показаны результаты использования шаблона модели для четырех альтернативных ответов (Linear-RBF, RBF-multiquadric, Cubic, и Quadratic). Шаблон модели использовался для создания альтернативных ответов на ответы. knot и max. Можно вызвать метод CreateAlternativeModels для этого используется интерфейс командной строки.
Один из альтернативных ответов должен быть выбран наилучшим образом для каждого ответа (вызовите метод ChooseAsBest). В этом примере, когда Linear-RBF выбран как лучший из альтернатив для knot ответ, затем он копируется в knot.
