Асинхронный двигатель

Трехфазный асинхронный двигатель

  • Библиотека:
  • Блок силового агрегата/движитель/электродвигатели и инверторы

    Блок управления двигателем/Электрические системы/Двигатели

  • Induction Motor block

Описание

Блок асинхронного двигателя реализует трехфазный асинхронный двигатель. Блок использует трехфазные входные напряжения для регулирования индивидуальных фазных токов, что позволяет регулировать крутящий момент или частоту вращения двигателя.

По умолчанию блок устанавливает для параметра «Тип моделирования» значение Continuous для использования непрерывного времени выборки во время моделирования. Если требуется создать код для целей с двойной и одинарной точностью с фиксированным шагом, рекомендуется установить для параметра значение Discrete. Затем укажите параметр Sample Time, Ts.

Трехфазная синусоидальная модель электрической системы

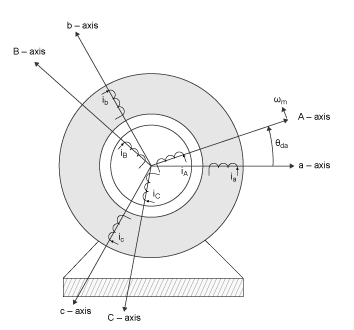

Блок реализует уравнения, которые выражены в неподвижном опорном (qd) кадре ротора. Ось d выравнивается по оси A. Все величины в системе отсчета ротора относятся к статору.

Блок использует эти уравнения для вычисления электрической скорости (startem) и скорости проскальзывания (startslip).

groupem =  Pstartmgroupslip = startsyn − groupem

Чтобы вычислить электрическую скорость ротора dq относительно оси А ротора (dA), блок использует разность между скоростью а оси (da) статора и скоростью скольжения:

startdA  = startda groupem

Для упрощения уравнений для преобразований потока, напряжения и тока блок использует стационарный опорный кадр:

startda = 0, dA =

ВычислениеУравнение
Поток

ddt [λsdλsq] = [vsdvsq]  RS [isdisq]  ωda [0−110] [λsdλsq] ddt [λrdλrq] =   [vrdvrq]− Rr[irdirq]− ωdA[0−110][λrdλrq]

[λ sdλ sqλ rdλ rq]  = [Ls00LsLm00LmLm00LmLr00Lr] [isdisqirdirq]

Ток

[isdisqirdirq]  = (1Lm2 LrLs) [Lr00 LrLm00LmLm00Lm Ls00 Ls] [λ sdλ sqλ rdλ rq]

Индуктивность

Ls  = Lls +  LmLr = Llr + Lm

Электромагнитный момент

Te = PLm ( isqird isdirq)

Инвариантное преобразование мощности dq для обеспечения равенства мощности dq и трех фаз

[vsdvsq]  =  23 [cos (Startda) cos (Startda 2ā3) cos (Startda + 2ā3) sin (Startda) sin (Startda 2ā3) sin (Startda + 2ā3)] [vavbvc]

[iaibic]  =  23 [cos (Startda) sin (Startda) cos (Startda − 2ā3) cos (Startda + 2ā3) sin (Startda 2ā3) sin (Startda + 2ā3)] [isdisq]

Уравнения используют эти переменные.

ωm

Угловая скорость ротора (рад/с)

ωem

Частота вращения электрического ротора (рад/с)

ωslip

Частота проскальзывания электрического ротора (рад/с)

ωsyn

Синхронная частота вращения ротора (рад/с)

ωda

dq частота вращения статора относительно оси а ротора (рад/с)

ωdA

dq частота вращения статора относительно оси А ротора (рад/с)

Θda

dq электрический угол статора относительно оси а ротора (рад)

ΘdA

dq электрический угол статора относительно оси А ротора (рад)

Lq, Ld

q- и d-осевые индуктивности (H)

Ls

Индуктивность статора (H)

Lr

Индуктивность ротора (H)

Lm

Индуктивность намагничивания (H)

Lls

Индуктивность утечки статора (H)

Llr

Индуктивность утечки ротора (H)

vsq, vsd

Напряжения q- и d-оси статора (В)

isq, isd

Токи q- и d-оси статора (А)

λ кв, λ сд

Поток по оси q- и d статора (Wb)

irq, ird

Токи q- и d-оси ротора (A)

λ rq, λ rd

Поток по q- и d-оси ротора (Wb)

va, vb, vc

Фазы напряжения статора a, b, c (V)

ia, ib, ic

Фазы токов статора a, b, c (A)

RS

Сопротивление обмоток статора (Ом)

RR

Сопротивление обмоток ротора (Ом)

P

Количество пар полюсов

Те

Электромагнитный момент (Нм)

Механическая система

Угловая скорость двигателя определяется:

ddtü m = 1J (Te Tf Fü m Tm) d

Уравнения используют эти переменные.

J

Комбинированная инерция двигателя и нагрузки (кгм ^ 2)

F

Комбинированное вязкое трение двигателя и нагрузки (Н· м/( рад/с))

θm

Механическое угловое положение двигателя (рад)

TM

Крутящий момент на валу двигателя (Нм)

Те

Электромагнитный момент (Нм)

Tf

Крутящий момент статического трения вала двигателя (Нм)

ωm

Угловая механическая скорость двигателя (рад/с)

Учет мощности

Для учета мощности блок реализует эти уравнения.

Сигнал шины ОписаниеПеременнаяУравнения

PwrInfo

PwrTrnsfrd - Мощность, передаваемая между блоками

  • Положительные сигналы указывают на поток в блок

  • Отрицательные сигналы указывают на выход потока из блока

PwrMtr

Механическая мощность

Pmot

Pmot  = startmTe
PwrBus

Электроэнергия

Pbus

Pbus  = vania + vbnib + vcnic

PwrNotTrnsfrd - Мощность, пересекающая границу блока, но не передаваемая

  • Положительные сигналы указывают на вход

  • Отрицательные сигналы указывают на потерю

PwrElecLoss

Потеря резистивной мощности

Pelec

Пелек  = (Rsisd2 + Rsisq2 + Rrird2 + Rrirq2)
PwrMechLoss

Потеря механической мощности

Pmech

Если для параметра Port Configuration установлено значение Torque:

Pmech  = ( startm2F + | startm 'Tf)

Если для параметра Port Configuration установлено значение Speed:

Pmech  =  0

PwrStored - Скорость изменения накопленной энергии

  • Положительные сигналы указывают на увеличение

  • Отрицательные сигналы указывают на снижение

PwrMtrStored

Накопленная мощность двигателя

Pstr

Pstr  = Pbus +  Pmot +   Pelec + Pmech

Уравнения используют эти переменные.

RS

Сопротивление статора (Ом)

RR

Сопротивление двигателя (Ом)

ia, ib, ic

Ток фазы a, b и c статора (A)

isq, isd

Токи q- и d-оси статора (А)

фургон, vbn, vcn

Напряжение фазы a, b и c статора (В)

ωm

Угловая механическая скорость ротора (рад/с)

F

Комбинированное вязкое демпфирование двигателя и нагрузки (Н· м/( рад/с))

Те

Электромагнитный момент (Нм)

Tf

Комбинированный момент трения двигателя и нагрузки (Нм)

Порты

Вход

развернуть все

Входной крутящий момент вала ротора, Tm, в Н· м.

Зависимости

Чтобы создать этот порт, выберите Torque для параметра конфигурации Port.

Угловая скорость ротора, λ м, в рад/с.

Зависимости

Чтобы создать этот порт, выберите Speed для параметра конфигурации Port.

Напряжение на клеммах статора, Va, Vb и Vc, в В.

Продукция

развернуть все

Сигнал шины содержит эти блочные вычисления.

Сигнал ОписаниеПеременнаяЕдиницы

IaStator

Ток фазы статора А

ia

A

IbStator

Ток фазы статора B

ib

A

IcStator

Фазный ток статора C

ic

A

IdSync

Постоянный ток оси

я бы

A

IqSync

Ток квадратурной оси

IQ

A

VdSync

Напряжение по прямой оси

vd

V

VqSync

Напряжение квадратурной оси

vq

V

MtrSpd

Угловая механическая скорость ротора

ωm

рад/с

MtrMechPos

Механическое угловое положение ротора

θm

радиус

MtrPos

Электрическое угловое положение ротора

θe

радиус

MtrTrq

Электромагнитный момент

Те

Н· м

PwrInfo

PwrTrnsfrd

PwrMtr

Механическая мощность

Pmot

W
PwrBus

Электроэнергия

Pbus

W

PwrNotTrnsfrd

PwrElecLoss

Потеря резистивной мощности

Pelec

W
PwrMechLoss

Потеря механической мощности

Pmech

W

PwrStored

PwrMtrStored

Накопленная мощность двигателя

Pstr

W

Фазы a, b, c тока, ia, ib и ic, в А.

Крутящий момент двигателя, Tmtr, в Н· м.

Зависимости

Чтобы создать этот порт, выберите Speed для параметра конфигурации Port.

Угловая скорость мотора, startmtr, в рад/с.

Зависимости

Чтобы создать этот порт, выберите Torque для параметра конфигурации Port.

Параметры

развернуть все

Параметры блока

По умолчанию блок использует непрерывное время выборки во время моделирования. Если требуется создать код для целей с одинарной точностью, рекомендуется установить для параметра значение Discrete.

Зависимости

Установка для типа моделирования значения Discrete создает параметр Sample Time, Ts.

Время интеграционной выборки для дискретного моделирования, в с.

Зависимости

Установка для типа моделирования значения Discrete создает параметр Sample Time, Ts.

В этой таблице представлены конфигурации портов.

Конфигурация портаСоздание входного портаСоздание выходного порта

Torque

LdTrq

MtrSpd

Speed

Spd

MtrTrq

Загрузить значения параметров

Введите путь к файлу параметров двигателя «.m» или «.mat», сохраненному с помощью инструмента оценки параметров Blockset™ управления двигателем. Можно также нажать кнопку «Обзор», чтобы перейти к файлу «.m» или «.mat» и обновить параметр File, указав имя файла и путь к нему. Дополнительные сведения, связанные с процессом оценки параметров двигателя, см. в разделе Оценка параметров двигателя с помощью инструмента оценки параметров блока управления двигателем.

  • Загрузить из файла (Load from file) - эта кнопка используется для считывания расчетных параметров двигателя из файла. «m» или. «mat» (обозначается параметром File) и загрузки их в блок двигателя.

  • Сохранить в файле - нажмите эту кнопку, чтобы прочитать параметры двигателя из блока двигателя и сохранить их в файле .m или .mat (с именем файла и расположением, указанным в параметре File).

Примечание

Прежде чем нажать кнопку Сохранить в файл, убедитесь, что имя целевого файла в параметре File имеет расширение «.m» или «.mat». При использовании другого расширения файла в блоке отображается сообщение об ошибке.

Параметры

Пары полюсов двигателей, П.

Сопротивление статора, RS, в омах и индуктивность утечки, Lls, в Н.

Сопротивление ротора, Rr, в омах и индуктивность утечки, Llr, в Н.

Индуктивность намагничивания, Lm, в Н.

Механические свойства ротора:

  • Инерция, Дж, в кг· м ^ 2

  • Вязкое демпфирование, F, в Н· м/( рад/с)

  • Статическое трение, Tf, в Н· м

Зависимости

Чтобы включить этот параметр, выберите Torque для конфигурации порта.

Начальные значения

Исходная угловая позиция ротора, startm0, в рад.

Исходная угловая скорость ротора, λ m0, в рад/с.

Зависимости

Чтобы включить этот параметр, выберите Torque для конфигурации порта.

Ссылки

[1] Мохан, Нэд. Расширенные электрические приводы: анализ, управление и моделирование с использованием Simulink. Миннеаполис, МН: МНПЕРЕ, 2001.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2020b
