Векторный график

Векторы графика в пространственной области

  • Библиотека:
  • Блок управления двигателем/управление сигналами

Описание

Блок векторной графики отображает и отслеживает изменения векторов в пространственной области. Блок можно использовать для визуализации векторов электрических величин (таких как напряжение и ток) и отслеживания их изменений в реальном времени с помощью следа, оставленного кончиком вектора.

Блок принимает векторные величины и их углы (в радианах, единицах или градусах) в качестве входных данных и обеспечивает графическое представление векторов. Блок также отслеживает историю построения векторной вершины в соответствии с выбранным количеством точек.

Дополнительные сведения об использовании блока «Векторный график» см. в разделе модели. mcb_pmsm_foc_qep_f28379d в полевом управлении PMSM с использованием квадратурного кодера.

Порты

Вход

развернуть все

Компоненты напряжения в трехфазной системе в опорном кадре abc. Порт принимает три компонента напряжения, мультиплексированные с помощью Mux.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Vabc Iabc Theta.

Типы данных: single | double

Текущие компоненты в трехфазной системе в системе координат abc. Порт принимает три текущих компонента, мультиплексированных с помощью Mux.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Vabc Iabc Theta.

Типы данных: single | double

Значение угла (в радианах, единицах измерения или градусах для Vabc и Iabc) между вращающейся опорной рамкой и α-осью.

На рисунках показан угол преобразования, когда:

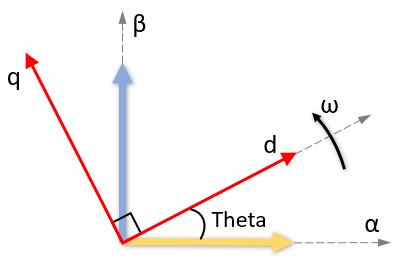

  • Ось d выравнивается по оси α.

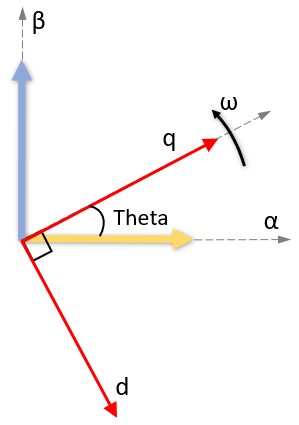

  • Ось q выравнивается с осью α.

    В обоих случаях угол равен Theta = startt, где:

    • Тета - это угол между α- и d-осями для выравнивания d-оси или угол между α- и q-осями для выравнивания q-оси. Он указывает угловое положение вращающейся опорной рамки dq относительно α-оси.

    • λ - скорость вращения в системе координат d-q.

    • t - время в секундах от начальной выставки.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Vabc Iabc Theta и задайте для параметра Select reference frame значение Rotating Reference Frame.

Типы данных: single | double

Компоненты напряжения прямой и квадратурной осей во вращающейся опорной системе dq. Порт принимает два компонента напряжения, мультиплексированные с помощью Mux.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Vdq Idq.

Типы данных: single | double

Компоненты тока прямой и квадратурной осей во вращающейся опорной системе dq. Порт принимает два компонента тока, мультиплексированные с помощью Mux.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Vdq Idq.

Типы данных: single | double

Величины векторов, которые требуется построить. Порт принимает до шести векторных величин, мультиплексированных с использованием Mux. Значения векторов соответствуют значениям углов, вводимым в порт Angle.

Примечание

Количество мультиплексированных векторных величин должно совпадать с количеством мультиплексированных углов, вводимых в порт Angle.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Mag Angle.

Типы данных: single | double

Угловые значения (в радианах, единицах или градусах) векторов, которые требуется вывести на график. Порт принимает до шести векторных углов, мультиплексированных с помощью Mux. Значения углов соответствуют значениям векторов, вводимым в порт величины.

Примечание

Число мультиплексированных векторных углов должно совпадать с числом мультиплексированных значений, вводимых в порт величины.

Зависимости

Чтобы включить этот порт, установите для параметра Select input types значение Mag Angle.

Типы данных: single | double

Параметры

развернуть все

Типы входных портов, доступных для блока.

Выберите тип опорной рамки, используемой блоком для построения графика входных векторов:

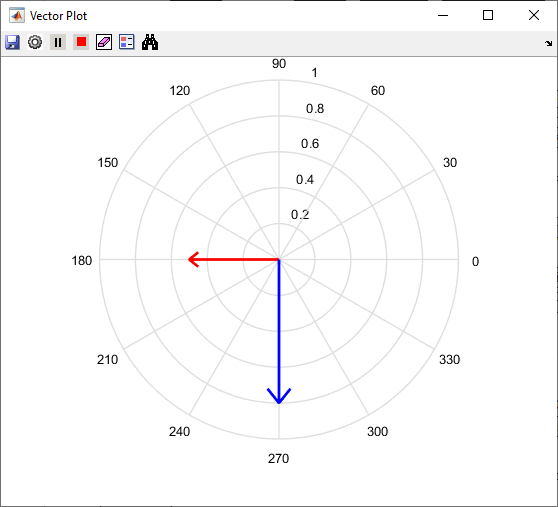

  • Rotating Reference Frame - выберите эту опцию для построения графика трехфазных векторов напряжения и тока во вращающейся опорной системе dq.

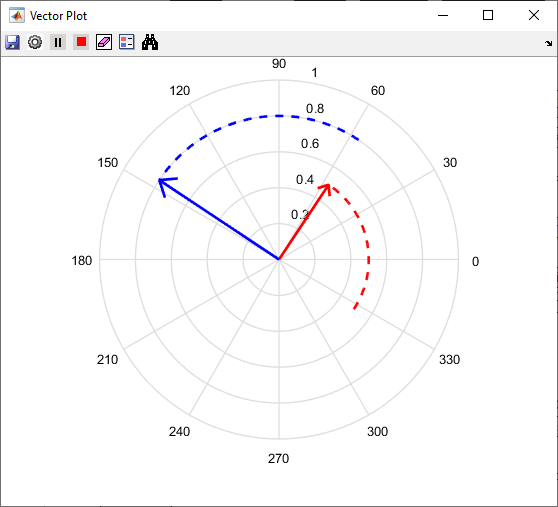

  • Stationary Reference Frame - Выберите эту опцию для построения графика трехфазных векторов напряжения и тока в стационарной системе αβ координат.

Зависимости

Чтобы включить этот параметр, установите для параметра Select input types значение Vabc Iabc Theta.

Выровняйте ось d- или q вращающейся системы координат по α-оси стационарной системы координат.

Зависимости

Чтобы включить этот параметр, установите для параметра Select input types значение Vabc Iabc Theta и Выберите опорную рамку для Rotating Reference Frame.

Единица измерения входного значения Тета.

Зависимости

Чтобы включить этот параметр, установите для параметра Select input types значение Vabc Iabc Theta и Выберите опорную рамку для Rotating Reference Frame.

Единица измерения входного значения угла.

Зависимости

Чтобы включить этот параметр, установите для параметра Select input types значение Mag Angle.

Выберите этот параметр для автоматического открытия окна векторного графика при начале моделирования.

Showplot - эта кнопка используется для открытия окна векторного графика.

Окно векторного графика

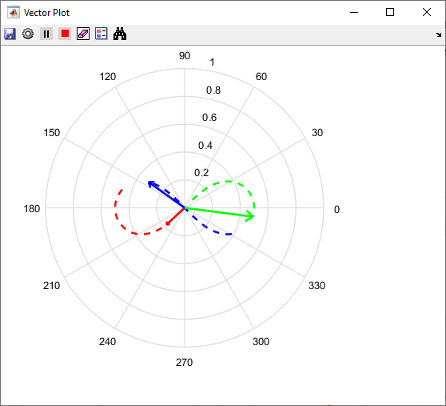

В этом примере показан график, если для параметра Выбрать типы ввода (Select input types) задано значение Mag Angle и обеспечивают три мультиплексированных величины и три мультиплексированных угла в качестве входных сигналов.

В окне Векторный график (Vector Plot) можно использовать следующие кнопки:

  • (Сохранить рисунок) - щелкните, чтобы сохранить график на изображении.

  • (Установки) - щелкните, чтобы открыть диалоговое окно Настройки (Preferences).

    • Отобразить трассировку (samples) - введите количество выборок, которые требуется отследить для векторной подсказки. По умолчанию в поле используется значение 100.

    • Автоматически масштабировать (Auto-Scale) - выберите это поле для автоматического масштабирования предела осей. Блок выполняет автоматическое масштабирование каждые 1000 точки моделирования.

    • Предел осей (Axes limit) - введите максимальное значение осей x и y, которое должно использоваться на графике. По умолчанию в поле используется значение 1. Если выбран параметр «Автоматически масштабировать», и величина вектора увеличивается за пределы выбранной оси, то предел в окне «Векторный график» (Vector Plot) автоматически увеличивается в соответствии с величиной вектора.

  • (Выполнить моделирование) - щелкните, чтобы смоделировать модель, содержащую блок векторного графика.

    (Приостановить моделирование) - щелкните, чтобы приостановить моделирование.

  • (Остановить моделирование) - щелкните, чтобы остановить моделирование.

  • (Очистить историю данных) - щелкните, чтобы очистить историю трассировки вектора.

  • (Вставить легенду) - щелкните, чтобы вставить или удалить легенду, описывающую векторы. Описание легенды по умолчанию можно изменить вручную.

  • (Автоматическое масштабирование) - щелкните, чтобы включить или отключить функцию автоматического масштабирования.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Представлен в R2020b
