Модельный генератор, управляемый напряжением
Блок смешанного сигнала/PLL/компоновочные блоки
ГУН или генератор, управляемый напряжением, является преобразователем напряжения в частоту. Он формирует выходной сигнал, частота которого регулируется напряжением на входном порте vctrl. Частота выходного сигнала F определяется либо:
+ Fo
где:
Kvco = чувствительность к напряжению (в Гц/В)
Vctrl = управляющее напряжение (в В)
Fo = частота свободного хода (в Гц)
или из линейной интерполяции с использованием отображения:
Vcntl))
где:
Vctnl = вектор управляющих напряжений (в В)
Fout = вектор соответствующих выходных частот (в Гц)
Блок подсистемы ГУН состоит из двух подсистем, Идеальный ГУН и Реальный ГУН, инкапсулированных в одну вариационную подсистему.
Если функция «Добавить ухудшение фазового шума» отключена, то подсистема Ideal VCO становится активной. Это дает следующие два ортогональных выходных сигнала без какого-либо ухудшения фазового шума и, следовательно, название Ideal VCO:
Vctrl + 2πFout) dt
Из двух ортогональных выходов только действительная часть сигнала y1 (t) соединена с выходным портом ГУН.

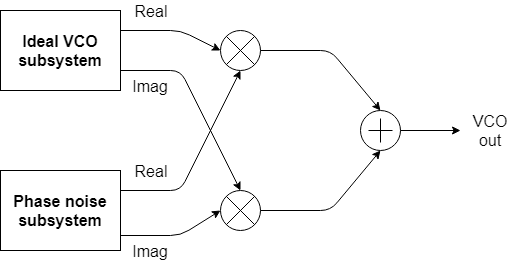

Когда включена функция «Добавить ухудшение фазового шума», становится активным блок реального ГУН, который вводит фазовый шум в качестве функции частоты на идеальный выход ГУН. Подсистема состоит из блока Ideal VCO, выход которого переходит в подсистему фазового шума. Последний добавляет ухудшение фазового шума к входному сигналу посредством использования блока фазового шума из Toolbox™ связи. Комплексный фазовый шум разделяется на действительную и мнимую части, которые умножаются на действительную и мнимую части выхода идеального ГУН соответственно.
[1] Банерджи, Дин. Производительность, моделирование и проектирование PLL. Индианаполис, IN: Dog Ear Publishing, 2006.
