ecompass

Ориентация по показаниям магнитометра и акселерометра

Описание

пример

orientation = ecompass(accelerometerReading,magnetometerReading) возвращает quaternion которые могут поворачивать величины из родительского (NED) кадра в дочерний (сенсорный) кадр.

пример

orientation = ecompass(accelerometerReading,magnetometerReading,orientationFormat) задает формат ориентации как quaternion или матрица вращения.

orientation = ecompass(accelerometerReading,magnetometerReading,orientationFormat,'ReferenceFrame',RF) также позволяет задать опорную рамку RF из orientation выход. Определить RF как 'NED' (Север-Восток-вниз) или 'ENU' (Восток-Север-Вверх). Значение по умолчанию: 'NED'.

Примеры

свернуть все

Используйте известную напряженность магнитного поля и правильное ускорение устройства, направленного на север в Бостоне, чтобы определить магнитное склонение Бостона.

Определите известное ускорение и напряженность магнитного поля в Бостоне.

magneticFieldStrength = [19.535 -5.109 47.930];
properAcceleration = [0 0 9.8];

Передать напряженность и ускорение магнитного поля в ecompass функция. ecompass функция возвращает оператор вращения кватерниона. Преобразуйте кватернион в углы Эйлера в градусах.

q = ecompass(properAcceleration,magneticFieldStrength);
e = eulerd(q,'ZYX','frame');

Угол, e, представляет угол между истинным севером и магнитным севером в Бостоне. По условию, магнитное склонение является отрицательным, когда магнитный север находится к западу от истинного севера.

magneticDeclinationOfBoston = -e(1)
magneticDeclinationOfBoston = -14.6563

ecompass функция объединяет данные магнитометра и акселерометра для возврата кватерниона, который при использовании в операторе вращения кватерниона может поворачивать величины из родительского (NED) кадра в дочерний кадр. ecompass функция может также возвращать матрицы вращения, которые выполняют эквивалентные вращения в качестве оператора кватерниона.

Определите поворот, который может принимать родительский кадр, указывающий на магнитный север, к дочернему кадру, указывающему на географический север. Определите поворот как кватернион и матрицу вращения. Затем преобразуйте матрицу кватерниона и поворота в углы Эйлера в градусах для сравнения.

Определите напряженность магнитного поля в микротеслах в Бостоне, штат Массачусетс, если указать истинный север.

m = [19.535 -5.109 47.930];
a = [0 0 9.8];

Определите матрицу кватерниона и вращения, которая способна поворачивать кадр с магнитного севера на истинный север.

q = ecompass(a,m);
quaterionEulerAngles = eulerd(q,'ZYX','frame')
quaterionEulerAngles = 1×3

   14.6563         0         0

r = ecompass(a,m,'rotmat');
theta = -asin(r(1,3));
psi = atan2(r(2,3)/cos(theta),r(3,3)/cos(theta));
rho = atan2(r(1,2)/cos(theta),r(1,1)/cos(theta));
rotmatEulerAngles = rad2deg([rho,theta,psi])
rotmatEulerAngles = 1×3

   14.6563         0         0

Использовать ecompass для определения вектора гравитации на основе данных вращающегося IMU.

Загрузите данные блока инерциальных измерений (IMU).

load 'rpy_9axis.mat' sensorData Fs

Определите ориентацию корпуса датчика относительно локального кадра NED с течением времени.

orientation = ecompass(sensorData.Acceleration,sensorData.MagneticField);

Чтобы оценить вектор силы тяжести, сначала поверните показания акселерометра из корпуса датчика в корпус NED с помощью orientation вектор кватерниона.

gravityVectors = rotatepoint(orientation,sensorData.Acceleration);

Определите вектор гравитации как среднее значение восстановленных векторов гравитации с течением времени.

gravityVectorEstimate = mean(gravityVectors,1)
gravityVectorEstimate = 1×3

    0.0000   -0.0000   10.2102

Запал смоделированных данных акселерометра и гироскопа для отслеживания вращающейся платформы с использованием идеализированных и реалистичных данных.

Создание траектории «земля-истина»

Опишите ориентацию платформы с течением времени. Используйте kinematicTrajectory Система object™, чтобы создать траекторию для платформы, которая не имеет поступательного движения и вращений вокруг своей оси Z.

duration = 12;
fs = 100;
numSamples = fs*duration;

accelerationBody = zeros(numSamples,3);

angularVelocityBody = zeros(numSamples,3);
zAxisAngularVelocity = [linspace(0,4*pi,4*fs),4*pi*ones(1,4*fs),linspace(4*pi,0,4*fs)]';
angularVelocityBody(:,3) = zAxisAngularVelocity;

trajectory = kinematicTrajectory('SampleRate',fs);

[~,orientationNED,~,accelerationNED,angularVelocityNED] = trajectory(accelerationBody,angularVelocityBody);

Модель, получающая данные IMU

Использовать imuSensor Система предназначена для имитации данных, полученных от IMU, который содержит идеальный магнитометр и идеальный акселерометр.

IMU = imuSensor('accel-mag','SampleRate',fs);
[accelerometerData,magnetometerData] = IMU(accelerationNED, ...
                                           angularVelocityNED, ...
                                           orientationNED);

Плавкий предохранитель IMU для оценки ориентации

Передача данных акселерометра и магнитометра в ecompass функция оценки ориентации во времени. Преобразуйте ориентацию в углы Эйлера в градусах и постройте график результата.

orientation = ecompass(accelerometerData,magnetometerData);
orientationEuler = eulerd(orientation,'ZYX','frame');

timeVector = (0:numSamples-1).'/fs;

figure(1)
plot(timeVector,orientationEuler)
legend('z-axis','y-axis','x-axis')
xlabel('Time (s)')
ylabel('Rotation (degrees)')
title('Orientation from Ideal IMU')

Figure contains an axes. The axes with title Orientation from Ideal IMU contains 3 objects of type line. These objects represent z-axis, y-axis, x-axis.

Повторить эксперимент с реалистичной моделью датчика IMU

Изменение параметров IMU Объект системы для аппроксимации реалистичных данных датчика IMU. Сбросить IMU и затем назовите его с тем же ускорением «земля-истина», угловой скоростью и ориентацией. Использовать ecompass чтобы сплавить данные IMU и построить график результатов.

IMU.Accelerometer = accelparams( ...
    'MeasurementRange',20, ...
    'Resolution',0.0006, ...
    'ConstantBias',0.5, ...
    'AxesMisalignment',2, ...
    'NoiseDensity',0.004, ...
    'BiasInstability',0.5);
IMU.Magnetometer = magparams( ...
    'MeasurementRange',200, ...
    'Resolution',0.01);
reset(IMU)

[accelerometerData,magnetometerData] = IMU(accelerationNED,angularVelocityNED,orientationNED);

orientation = ecompass(accelerometerData,magnetometerData);
orientationEuler = eulerd(orientation,'ZYX','frame');

figure(2)
plot(timeVector,orientationEuler)
legend('z-axis','y-axis','x-axis')
xlabel('Time (s)')
ylabel('Rotation (degrees)')
title('Orientation from Realistic IMU')

Figure contains an axes. The axes with title Orientation from Realistic IMU contains 3 objects of type line. These objects represent z-axis, y-axis, x-axis.

Входные аргументы

свернуть все

Показания акселерометра в системе координат корпуса датчика в м/с2, указанные в виде матрицы N-by-3. Столбцы матрицы соответствуют осям x, y и z корпуса датчика. Строки в матрице, N, соответствуют отдельным выборкам. Показания акселерометра нормализуются перед использованием в функции.

Типы данных: single | double

Показания магнитометра в системе координат корпуса датчика в мкТ, указанные в виде матрицы N-by-3. Столбцы матрицы соответствуют осям x, y и z корпуса датчика. Строки в матрице, N, соответствуют отдельным выборкам. Показания магнитометра нормируются перед использованием в функции.

Типы данных: single | double

Формат, используемый для описания ориентации, указанный как 'quaternion' или 'rotmat'.

Типы данных: char | string

Выходные аргументы

свернуть все

Ориентация, которая может поворачивать величины из глобальной системы координат в систему координат тела, возвращаемую как вектор кватернионов или массив. Размер и тип orientation зависит от формата, используемого для описания ориентации:

  • 'quaternion' - Вектор N-1 кватернионов с тем же основным типом данных как вход

  • 'rotmat' -- 3-by-3-by-N массив того же типа данных, что и входные данные

Типы данных: quaternion | single | double

Алгоритмы

ecompass функция возвращает матрицу кватерниона или поворота, которая может поворачивать величины из родительского (NED, например) кадра в дочерний (сенсорный) кадр. Для обоих форматов ориентации вывода оператор поворота определяется вычислением матрицы поворота.

Матрицу вращения сначала вычисляют с помощью промежуточного средства:

R = [(a × m) × aa × ma]

и затем нормализовано по столбцам. a и m являются accelerometerReading входные данные и magnetometerReading вход, соответственно.

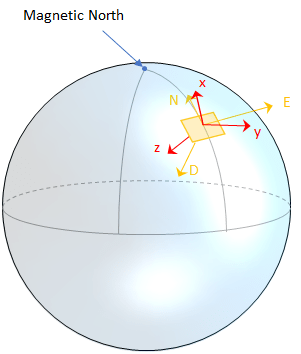

Чтобы понять вычисление матрицы вращения, рассмотрим произвольную точку на Земле и соответствующий ей локальный кадр NED. Предположим, что корпус датчика [x, y, z] имеет то же начало координат.

Напомним, что ориентация корпуса датчика определяется как оператор поворота (матрица поворота или кватернион), необходимый для поворота величины от родительского (NED) кадра к дочернему (корпусу датчика) кадру:

[R] [parent] = [pchild]

где

  • R - матрица вращения 3 на 3, которая может быть интерпретирована как ориентация дочернего кадра.

  • pparent является вектором 3 на 1 в родительском кадре.

  • pchild - вектор 3 на 1 в дочернем кадре.

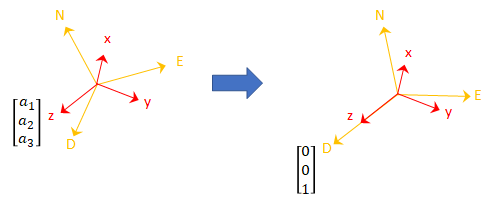

Для стабильного корпуса датчика акселерометр возвращает ускорение под действием силы тяжести. Если корпус датчика полностью выровнен с системой координат NED, все ускорение, вызванное гравитацией, происходит вдоль оси Z, и акселерометр считывает [0 0 1]. Рассмотрим матрицу вращения, необходимую для поворота величины от системы координат NED до величины, указанной акселерометром.

[r11r21r31r12r22r32r13r23r33][001] = [a1a2a3]

Третий столбец матрицы вращения соответствует показанию акселерометра:

[r31r32r33] = [a1a2a3]

Магнитометр, считывающий данные, указывает на магнитный север и находится в плоскости N-D. Рассмотрим корпус датчика, выровненный с системой координат NED.

По определению, ось E перпендикулярна плоскости N-D, поэтому ND = E, в пределах некоторого масштабирования амплитуды. Если корпус датчика совмещен с NED, то вектор ускорения от акселерометра и вектор магнитного поля от магнитометра лежат в плоскости N-D. Поэтому ma = y, снова с некоторым масштабированием амплитуды.

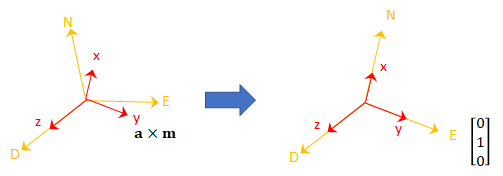

Рассмотрим матрицу поворота, необходимую для поворота NED к дочернему кадру, [x y z].

[r11r21r31r12r22r32r13r23r33][010] = [a1a2a3]×[m1m2m3]

Второй столбец матрицы вращения соответствует поперечному произведению показаний акселерометра и магнитометра:

[r21r22r23] = [a1a2a3]×[m1m2m3]

По определению матрицы вращения столбец 1 является перекрестным произведением столбцов 2 и 3:

[r11r12r13] = [r21r22r23] × [r31r32r33] = (a × m) × a

Наконец, матрица вращения нормализуется по столбцам:

Rij=Rij∑i=13Rij2, ∀j

Примечание

ecompass алгоритм использует для системы координат NED магнитный север, а не истинный север.

Ссылки

[1] Слияние датчиков с открытым исходным кодом. https://github.com/memsindustrygroup/Open-Source-Sensor-Fusion/tree/master/docs

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

См. также

|

Представлен в R2018b
