Или вместо ограничений и

В общем случае решатели принимают ограничения с неявным И:

ограничение 1 И ограничение 2 И ограничение 3 удовлетворяются.

Однако иногда требуется ИЛИ:

ограничение 1 ИЛИ ограничение 2 ИЛИ ограничение 3 удовлетворено.

Эти составы не являются логически эквивалентными, и обычно нет возможности выразить ограничения ИЛИ в терминах ограничений И.

Причина, по которой можно установить минимальное значение в качестве ограничения, связана с характером нелинейных ограничений: они предоставляются в виде набора функций, которые должны быть отрицательными в осуществимой точке. Если ограничения

затем задайте функцию ограничения нелинейного неравенства c (x) как:

c (x) не является гладким, что является общим требованием для функций ограничения из-за минимума. Тем не менее метод часто работает.

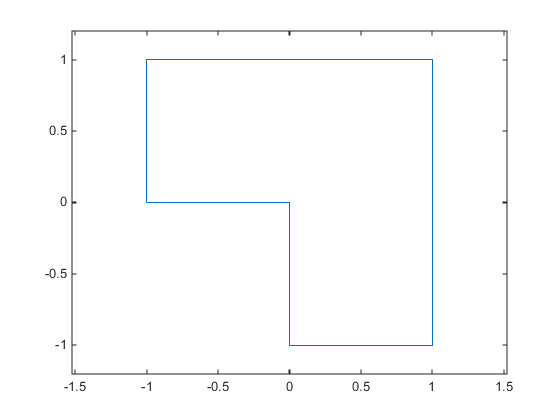

Например, предположим, что выполнимой областью является L-образная область: x находится в прямоугольнике -1 ≤ x (1 ) ≤ 1, 0 ≤ x ( 2) ≤ 1 ИЛИ x находится в прямоугольнике 0 ≤ x (1 ) ≤ 1, - 1 ≤ x ( 2) ≤ 1.

 Код для создания фигуры

% Write the x and y coordinates of the figure, clockwise from (0,0)
x = [0,-1,-1,1,1,0,0];
y = [0,0,1,1,-1,-1,0];
plot(x,y)
xlim([-1.2 1.2])
ylim([-1.2 1.2])
axis equal

Чтобы представить прямоугольник как нелинейное ограничение, а не как ограничивающие ограничения, создайте функцию, отрицательную внутри прямоугольника a ≤ x (1 ) ≤ b,  c ≤ x ( 2) ≤ d:

function cout = rectconstr(x,a,b,c,d)
% Negative when  x is in the rectangle [a,b][c,d]
% First check that a,b,c,d are in the correct order

if (b <= a) || (d <= c)
    error('Give a rectangle a < b, c < d')
end

cout = max([(x(1)-b),(x(2)-d),(a-x(1)),(c-x(2))]);

В соответствии с предписанием использовать минимум функций нелинейных ограничений для L-образной области функция нелинейных ограничений имеет вид:

function [c,ceq] = rectconstrfcn(x)

ceq = []; % no equality constraint
F(1) = rectconstr(x,-1,1,0,1); % one rectangle
F(2) = rectconstr(x,0,1,-1,1); % another rectangle
c = min(F); % for OR constraints

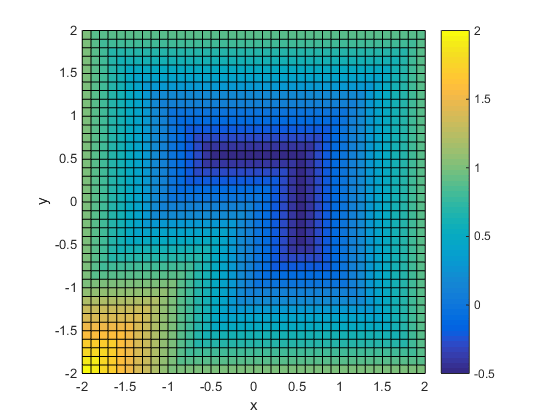

 Код для создания фигуры

[xx,yy] = meshgrid(-2:.1:2);
x = [xx(:),yy(:)]; % one row per point

z = zeros(length(x),1); % allocate
for ii = 1:length(x)
    [z(ii),~] = rectconstrfcn(x(ii,:));
end

z = reshape(z,size(xx));
surf(xx,yy,z)
colorbar
axis equal
xlabel('x');ylabel('y')
view(0,90)

Предположим, что ваша целевая функция

fun = @(x)exp(x(1)) * (4*x(1)^2 + 2*x(2)^2 + 4*x(1)*x(2) + 2*x(2) + 1);

Минимизировать fun по Г-образной области:

opts = optimoptions(@fmincon,'Algorithm','interior-point','Display','off');
x0 = [-.5,.6]; % an arbitrary guess
[xsol,fval,eflag] = fmincon(fun,x0,[],[],[],[],[],[],@rectconstrfcn,opts)

xsol =

    0.4998   -0.9996


fval =

   2.4650e-07


eflag =

     1

Ясно, что решение xsol находится внутри Г-образной области. Флаг выхода: 1, указывая, что xsol является локальным минимумом.
