Распределение температуры в теплоотводе

В этом примере показано, как создать простую геометрию 3-D теплоотвода и проанализировать теплопередачу на теплоотводе. Процесс состоит из трех этапов.

Создание 2-D геометрии в приложении PDE Modeler

Создайте геометрию в приложении PDE Modeler. Сначала откройте приложение PDE Modeler с геометрией, состоящей из прямоугольника и 12 окружностей.

pderect([0 0.01 0 0.008])
for i = 0.002:0.002:0.008
   for j = 0.002:0.002:0.006
       pdecirc(i,j,0.0005)
   end
end

Скорректируйте границы осей, выбрав Опции (Options) > Границы осей (Axes Limits). Выберите «Авто», чтобы использовать автоматическое масштабирование для обеих осей.

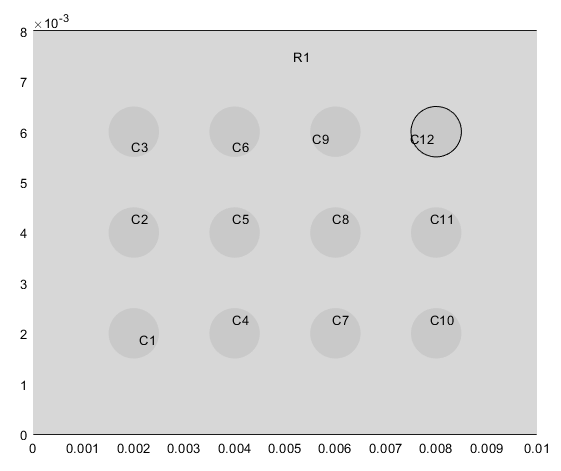

Base of heat sink consisting of a rectangle and twelve circles

Экспортируйте матрицу описания геометрии, формулу набора и матрицу пространства имен в рабочее пространство MATLAB ®, выбрав команду «Рисование» > «Экспорт описания геометрии», «Задать формулу», «Метки». Эти данные позволяют реконструировать геометрию в рабочем пространстве.

Вытесните 2-ю геометрию в 3D геометрию теплоотвода

В окне команд MATLAB используйте decsg функция для разложения экспортированной геометрии на минимальные области. Постройте график результата.

g = decsg(gd,sf,ns);
pdegplot(g,'FaceLabels','on')

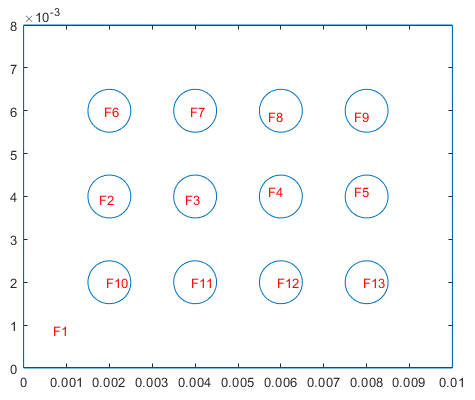

2-D geometry with face labels showing that face 1 is the rectangle, and faces from 2 to 13 are circles

Создайте тепловую модель для нестационарного анализа.

model = createpde('thermal','transient');

Создайте 2-D геометрию из матрицы разложенной геометрии и назначьте геометрию тепловой модели.

g = geometryFromEdges(model,g);

Вытяните геометрию 2-D вдоль оси Z на 0,0005 единиц.

g = extrude(g,0.0005);

Постройте график выдавленной геометрии, чтобы можно было видеть метки граней сверху.

figure
pdegplot(g,'FaceLabels','on')
view([0 90])

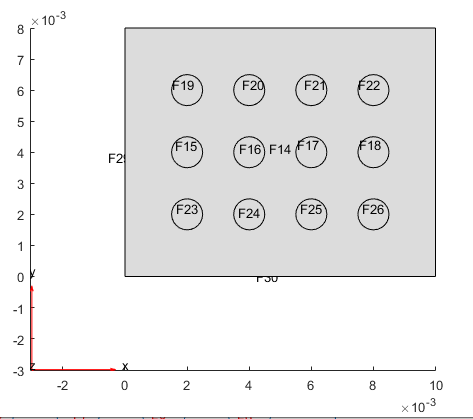

Top view of the extruded geometry showing that the faces with the IDs from 15 to 26 must be extruded to form the fins

Вытяните круговые грани (грани с идентификаторами от 15 до 26) вдоль оси Z еще на 0,005 единиц. Эти поверхности образуют ребра теплоотвода.

g = extrude(g,[15:26],0.005);

Назначьте измененную геометрию тепловой модели и постройте ее график.

model.Geometry = g;
figure
pdegplot(g)

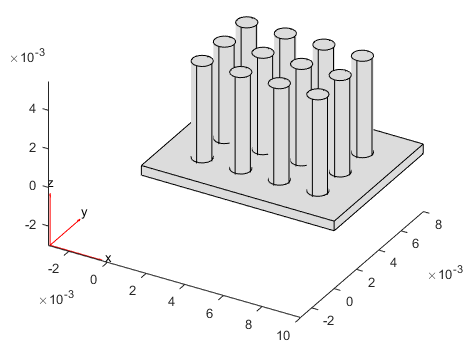

3-D geometry representing a heat sink with 12 round fins

Выполнение теплового анализа

Предположим, что теплоотвод изготовлен из меди, укажите теплопроводность, массовую плотность и удельную теплоту.

thermalProperties(model,'ThermalConductivity',400, ...
                        'MassDensity',8960, ...
                        'SpecificHeat',386);

Задайте постоянную Штефана-Больцмана.

model.StefanBoltzmannConstant = 5.670367e-8;

Наложите граничное условие температуры на нижнюю поверхность теплоотвода, состоящего из 13 граней.

thermalBC(model,'Face',1:13,'Temperature',1000);

Укажите параметры конвекции и излучения на всех остальных поверхностях теплоотвода.

thermalBC(model,'Face',14:g.NumFaces, ...
                'ConvectionCoefficient',5, ...
                'AmbientTemperature',300, ...
                'Emissivity',0.8);

Установите начальную температуру всех поверхностей на температуру окружающей среды.

thermalIC(model,300);

Создайте сетку.

generateMesh(model);

Решите нестационарную тепловую проблему для времени от 0 до 0,0075 секунд с шагом времени 0,0025 секунд.

results = solve(model,0:0.0025:0.0075);

Постройте график распределения температуры для каждого временного шага.

for i = 1:length(results.SolutionTimes)
  figure
  pdeplot3D(model,'ColorMapData',results.Temperature(:,i))
  title({['Time = ' num2str(results.SolutionTimes(i)) 's']})
end

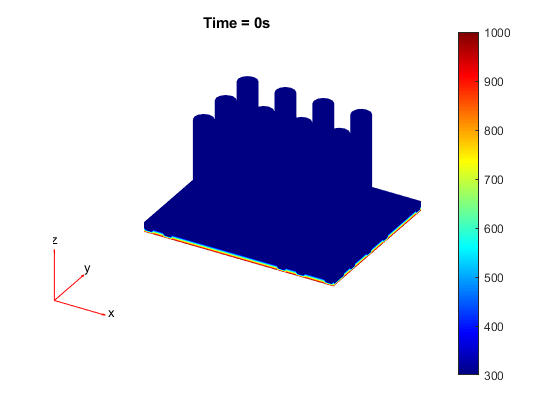

Temperature distribution in the heat sink at 0s

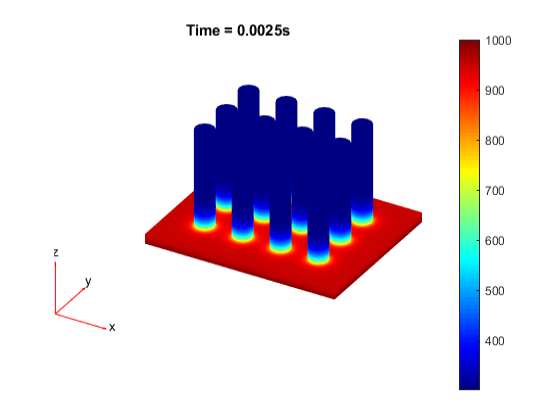

Temperature distribution in the heat sink at 0.0025s

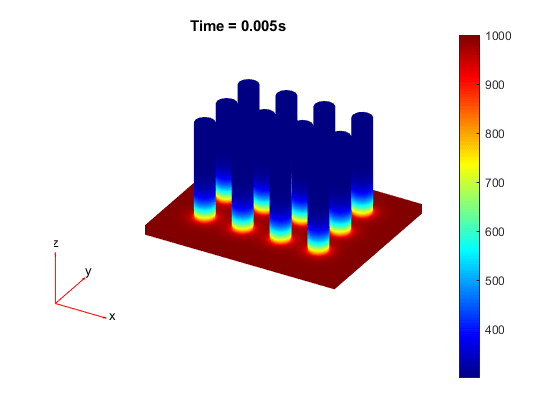

Temperature distribution in the heat sink at 0.005s

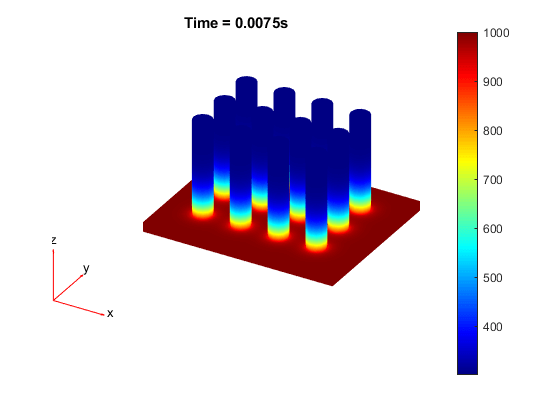

Temperature distribution in the heat sink at 0.0075s
