поэтапный. RangeDopplerScope

Диапазон-доплеровский объем

Описание

phased.RangeDopplerScope Системный object™ создает область для просмотра карты диапазонов и ответов. Карта представляет собой 2-D изображение интенсивности отклика как функции диапазона и (или скорости). Можно ввести два типа данных - синфазные и квадратурные (I/Q) данные и данные ответа.

Данные I/Q - данные состоят из быстрых и медленных выборок I/Q импульсов или свипов. Область вычисляет и отображает карту ответов. Для использования данных ввода/вывода установите IQDataInput свойство для true. В этом режиме можно задать свойства, показанные в разделе Свойства, применимые к данным ввода/вывода.
Данные ответа - данные состоят из самого диапазона - ответа. В области отображается карта диапазона - ответа. Например, можно получить ответ диапазона из phased.RangeDopplerResponse объект. Чтобы использовать данные ответа, установите IQDataInput свойство для false. В этом режиме можно задать свойства, показанные в разделе Свойства, применимые к данным ответа.

Для отображения карты доплеровского отклика с использованием области

Создать phased.RangeDopplerScope и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.

Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.

Создание

Синтаксис

scope = поэтапно. RangeDopplerScope

scope = phased.spaced.ReyDopplerScope (имя, значение)

Описание

scope = phased.RangeDopplerScope создает объект системы диапазона-доплеровской области, scope. Этот объект отображает диапазон-доплеровский отклик входных данных.

пример

scope = phased.phased.RangeDopplerScope(Name,Value) создает объект диапазона-доплеровской области видимости, scope, каждое указанное свойство имеет заданное значение. Можно указать дополнительные аргументы пары имя-значение в любом порядке как (Name1,Value1,...,NameN,ValueN). Заключите имена свойств в кавычки. Например,

scope = phased.RangeDopplerScope('IQInputData',true,'RangeMethod', ...
        'FFT','SampleRate',1e6,'DopplerOutput','Speed', ...
        'OperatingFrequency',10e6,'SpeedUnits','km/h');

создает объект области, который использует обработку диапазона на основе FFT для данных I/Q, имеющих частоту дискретизации 1 МГц. Выходные доплеровские единицы - скорость в километрах в час.

Свойства

развернуть все

Если не указано иное, свойства не настраиваются, что означает невозможность изменения их значений после вызова объекта. Объекты блокируются при их вызове, и release функция разблокирует их.

Если свойство настраивается, его значение можно изменить в любое время.

Дополнительные сведения об изменении значений свойств см. в разделе Проектирование системы в MATLAB с использованием системных объектов.

`Name` - Индикация подписи
`'Range-Doppler Scope'` (по умолчанию) | символьный вектор

Отображать подпись, заданную как символьный вектор. Подпись появляется в строке заголовка окна.

Пример: 'Aircraft Range-Doppler Response'

Настраиваемый: Да

Типы данных: char

`Position` - Расположение и размер окна объема интенсивности
зависит от разрешения отображения (по умолчанию) | вектор 1 на 4 положительных значений

Расположение и размер окна области видимости интенсивности, заданного как вектор 1 на 4, имеющий форму [left bottom width height].

left и bottom укажите местоположение нижнего левого угла окна.
width и height укажите ширину и высоту окна.

Единицы измерения выражены в пикселях.

Значение этого свойства по умолчанию зависит от разрешения экрана. По умолчанию окно располагается в центре экрана с шириной и высотой 800 и 450 пикселей соответственно.

Пример: [100 100 500 400]

Настраиваемый: Да

Типы данных: double

`IQDataInput` - Тип входных данных
`true` (по умолчанию) | `false`

Тип входных данных, указанный как true или false. Когда trueобъект предполагает, что входные данные состоят из данных выборки I/Q и требуется дальнейшая обработка в диапазоне и доплеровских доменах. Когда falseобъект предполагает, что данные являются данными ответа, которые уже были обработаны.

Типы данных: logical

`ResponseUnits` - Метка блоков ответа
`'db'` (по умолчанию) | `'magnitude'` | `'power'`

Единицы ответа, указанные как 'db', 'magnitude', или 'power'.

Типы данных: char

`RangeLabel` - Метка оси диапазона
`'Range (m)'` (по умолчанию) | символьный вектор

Метка оси диапазона, заданная как символьный вектор.

Пример: 'Range (km)'

Настраиваемый: Да

Зависимости

Чтобы включить это свойство, установите значение IQDataInput кому false.

Типы данных: char

`DopplerLabel` - Метка доплеровской оси
`'Doppler Frequency (Hz)'` (по умолчанию) | символьный вектор

Метка доплеровской оси, заданная как символьный вектор.

Пример: 'Doppler Frequency (kHz)'

Настраиваемый: Да

Зависимости

Чтобы включить это свойство, установите значение IQDataInput кому false.

Типы данных: char

`RangeMethod` - Способ обработки диапазона
`'Matched filter'` (по умолчанию) | `'FFT'`

Метод обработки диапазона, указанный как 'Matched filter' или 'FFT'.

`'Matched filter'`	Объект применяет согласованный фильтр к входящему сигналу. Этот подход обычно используется с импульсными сигналами, где согласованный фильтр является реверсированной во времени копией передаваемого сигнала.
`'FFT'`	Алгоритм выполняет обработку дальности путем применения БПФ к входному сигналу. Этот подход обычно используется с непрерывными сигналами FMCW и линейными импульсными сигналами ЧМ.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

`RangeUnits` - Единицы измерения дальности
`'m'` (по умолчанию) | `'km'` | `'mi'` | `'nmi'`

Единицы измерения диапазона, указанные как:

'm' - счетчики
'km' - километры
'mi' - мили
'nmi' - морские мили

Пример: 'mi'

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: char

`PropagationSpeed` - Скорость распространения сигнала
`physconst('Lightspeed')` (по умолчанию) | положительный скаляр

Скорость распространения сигнала, заданная как положительный скаляр. Значением по умолчанию этого свойства является скорость света. Посмотрите physconst. Единицы измерения в метрах/секунду.

Пример: 3e8

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`SampleRate` - Частота выборки
`1e6` (по умолчанию) | положительный скаляр

Частота выборки, заданная как положительный скаляр. Единицы измерения в Гц.

Пример: 10e3

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`SweepSlope` - Уклон сдвига FM
`1e9` (по умолчанию) | скаляр

Наклон линейного сдвига ЧМ, заданного как скаляр. Единицы измерения в Гц/с.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: double

`DechirpInput` - Входной сигнал Dechirp
`false` (по умолчанию) | `true`

Установить для этого свойства значение true дехирпировать входной сигнал перед выполнением обработки дальности. false указывает, что входной сигнал уже дехирпирован и операция дегирпа не требуется.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: logical

`RangeFFTLength` - длина БПФ, используемая при обработке дальности
`1024` (по умолчанию) | положительное целое число

Длина БПФ, используемая для обработки диапазона, заданная как положительное целое число.

Пример: 128

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: double

`ReferenceRangeCentered` - Установить эталонный диапазон в центре диапазона
`true` (по умолчанию) | `false`

Установить для этого свойства значение true для установки опорного диапазона по центру диапазона. Установить для этого свойства значение false установка опорного диапазона в начало диапазона.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и RangeMethod свойство для 'FFT'.

Типы данных: logical

`ReferenceRange` - Эталонный диапазон
`0.0` (по умолчанию) | неотрицательный скаляр

Опорный диапазон диапазона, заданный как неотрицательный скаляр.

Если установить RangeMethod свойство для 'Matched filter', опорный диапазон обозначает начало диапазона диапазона.
Если установить RangeMethod свойство для 'FFT', положение опорного диапазона зависит от ReferenceRangeCentered собственность.
- Если установить ReferenceRangeCentered свойство для true, опорный диапазон обозначает центр диапазона.
- Если установить ReferenceRangeCentered свойство для false, опорный диапазон обозначает начало диапазона диапазона.
Единицы в метрах.

Пример: 1000.0

Настраиваемый: Да

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`PRFSource` - Источник частоты повторения импульсов
`'Auto'` (по умолчанию) | `'Property'`

Источник частоты повторения импульсов (PRF) входного сигнала, указанный как 'Auto' или 'Property'. При установке для этого свойства значения 'Auto', PRF является функцией количества строк во входном сигнале и значения SampleRate собственность. При установке для этого свойства значения 'Property', можно указать PRF с помощью PRF собственность.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: char

`PRF` - Частота повторения импульсов входного сигнала
`10e3` (по умолчанию) | положительный скаляр

Частота повторения импульсов входного сигнала, заданная как положительный скаляр. Единицы измерения в Гц.

Пример: 1.4e3

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и установите PRFSource свойство для 'Property'.

Типы данных: double

`DopplerFFTLength` - длина БПФ, используемая при доплеровской обработке
`1024` (по умолчанию) | положительное целое число

Длина БПФ, используемая при доплеровской обработке, заданная как положительное целое число.

Пример: 67

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: double

`DopplerOutput` - доплеровский выход
`'Frequency'` (по умолчанию) | `'Speed'`

Доплеровский выход, указанный как 'Frequency' или 'Speed'. Если для этого свойства задано значение 'Frequency', доплеровский выход, Dop, во время выполнения объекта - доплеровский сдвиг. Если для этого свойства задано значение 'Speed', доплеровский выход - эквивалентная радиальная скорость.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true.

Типы данных: char

`OperatingFrequency` - Рабочая частота
`300e6` (по умолчанию) | положительный скаляр

Рабочая частота, заданная как положительный скаляр.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и DopplerOutput кому 'Speed'.

Типы данных: double

`NormalizeDoppler` - Нормализовать доплеровскую
`false` (по умолчанию) | `true`

Установить для этого свойства значение true строят график диапазона-доплеровского отклика с нормированной доплеровской частотой. Установить для этого свойства значение false построить график диапазона - доплеровского отклика без нормализации доплеровской частоты.

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и DopplerOutput кому 'Frequency'.

Типы данных: logical

`SpeedUnits` - доплеровские единицы скорости
`'m/s'` (по умолчанию) | `'km/h'` | `'mph'` | `'kt'`

Доплеровские единицы скорости:

'm/s' - метров в секунду
'km/h' - километры в час
'mph' - мили в час
'kt' - узлы или морские мили в час

Пример: 'mph'

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true и DopplerOutput свойство для 'Speed'.

Типы данных: char

`FrequencyUnits` - доплеровские единицы частоты
`'Hz'` (по умолчанию) | `'kHz'` | `'MHz'`

Доплеровские единицы частоты, указанные как 'Hz', 'kHz', или 'MHz'.

Пример: 'MHz'

Зависимости

Чтобы включить это свойство, установите значение IQDataInput свойство для true, DopplerOutput кому 'Frequency', и NormalizedDoppler свойство для false.

Типы данных: char

Использование

Синтаксис

область (X, диапазон, Dop)

область (X)

область (X, XREF)

объем (X, COEFF)

Описание

scope(X,Range,Dop) отображает карту диапазона-доплеровского отклика, X, на диапазонах, Rangeи доплеровские сдвиги, Dop. Этот синтаксис применяется при установке IQDataInput кому false.

scope(X) вычисляет и отображает карту доплеровского отклика диапазона. Этот синтаксис применяется при установке IQDataInput свойство для true, RangeMethod свойство для 'FFT', и DechirpInput свойство для false. Этот синтаксис чаще всего используется с сигналами FMCW. Все протягивания в X предполагается, что они являются смежными. Если протягивания не являются смежными, установите PRF, установив PRFSource свойство для 'Property' и PRF входных данных в PRF.

scope(X,XREF) также определяет опорный сигнал, используемый для дешифрования входного сигнала, X. Этот синтаксис применяется при установке IQDataInput свойство для true, RangeMethod свойство для 'FFT', и DechirpInput свойство для true. Этот синтаксис чаще всего используется с сигналами FMCW. XREF обычно является передаваемым сигналом.

пример

scope(X,COEFF) также задает коэффициенты согласованного фильтра, COEFF. Этот синтаксис применяется при установке IQDataInput свойство для true и RangeMethod свойство для 'Matched Filter'. Этот синтаксис чаще всего используется с импульсными сигналами.

Входные аргументы

развернуть все

`X` - Входные данные
комплексная матрица K-by-L

Входные данные, заданные как матрица K-by-L с комплексными значениями. Интерпретация данных зависит от значения IQDataInput собственность.

Когда IQDataInput является true, вход состоит из принятых отсчетов быстрого времени (диапазона) для каждого импульса PRI или свипа FMCW. K обозначает число быстрых отсчетов. L - число доплеровских образцов. Число доплеровских выборок - это количество импульсов в случае импульсных сигналов или количество дехирпированных частотных свипов для FMCW-сигналов. Область вычисляет и отображает ответ диапазона-Доплера.
- Когда RangeMethod имеет значение 'FFT' и DechirpInput является false, X ранее был дехирпирован.
- Когда RangeMethod имеет значение 'FFT' и DechirpInput является true, X ранее не расшифровывался. Использовать синтаксис, включающий XREF в качестве входных данных.
- Когда RangeMethod имеет значение 'MatchedFilter', X не был отфильтрован. Использовать синтаксис, включающий COEFF в качестве входных данных.
Когда IQDataInput является false, вход уже состоит из данных ответа в области диапазона-доплеровской области, таких как полученная phased.RangeDopplerResponse. Каждая строка карты ответов соответствует элементу Range вектор. Каждый столбец соответствует элементу Dop вектор. Область действия служит только для отображения диапазона-доплеровского отклика.

`Range` - Значения сетки диапазонов карты дальностей-доплеровских откликов
действительный вектор K-by-1 столбца

Значения сетки диапазонов карты ответов, заданные как вектор столбца K-by-1 с действительным значением. Range обозначает значения диапазона, при которых был вычислен ответ. Элементы Range соответствуют строкам X.

Зависимости

Чтобы включить этот аргумент, установите IQInputData свойство для false.

Типы данных: double

`Dop` - Значения доплеровской сетки карты диапазона-доплеровского отклика
действительный вектор L-by-1 столбца

Доплеровские значения сетки карты отклика, заданные как вектор L-by-1 столбца с действительным значением. Dop обозначает доплеровские значения, при которых был вычислен ответ. Элементы Dop соответствуют столбцам X. Dop может содержать либо доплеровские, либо скоростные значения, при которых оценивается диапазон-доплеровский отклик.

Зависимости

Чтобы включить этот аргумент, установите IQInputData свойство для false.

Типы данных: double

`XREF` - Опорный сигнал
вектор столбца с комплексными значениями K-by-1

Опорный сигнал, используемый для дехирпирования X. XREF должен быть вектором столбца с тем же количеством строк, что и X.

Зависимости

Чтобы включить этот аргумент, установите IQDataInput свойство для true, RangeMethod свойство для 'FFT' и DechirpInput свойство для false

Типы данных: double
Поддержка комплексного номера: Да

`COEFF` - Согласованные коэффициенты фильтра
вектор столбца с комплексными значениями

Совпадающие коэффициенты фильтра, заданные как вектор столбца с комплексным значением.

Зависимости

Чтобы включить этот аргумент, установите IQDataInput свойство для true и RangeMethod свойство для 'Matched Filter'.

Типы данных: double
Поддержка комплексного номера: Да

Функции объекта

Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:

release(obj)

развернуть все

Специфичность для объектов области

`show`	Включить видимость областей
`hide`	Отключить видимость области
`isVisible`	Видимость областей

Общие для всех системных объектов

`step`	Запустить алгоритм объекта System
`release`	Деблокирование ресурсов и разрешение изменений значений свойств объекта системы и входных признаков
`reset`	Сброс внутренних состояний объекта System

Примеры

свернуть все

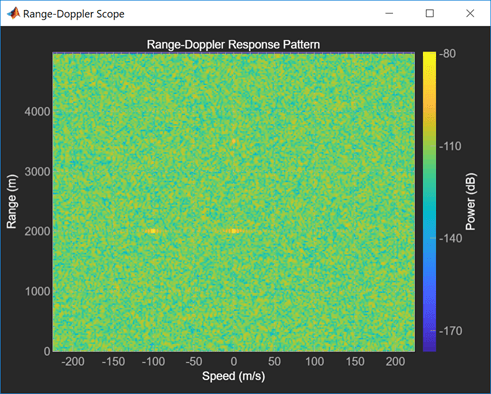

Просмотр целевого ответа с использованием диапазона-доплеровского диапазона

Открыть сценарий в реальном времени

Вычислите и визуализируйте дальномерно-доплеровский отклик импульсного радара, передающего прямоугольный сигнал. Вычислите ответ с помощью соответствующей фильтрации. Сигнал содержит результаты от трех целей. Одна цель находится на расстоянии приблизительно 2000 м и неподвижна относительно РЛС. Вторая цель находится на расстоянии примерно 3500 м и также неподвижна относительно РЛС. Третий находится на расстоянии приблизительно 2000 м и отходит от радара со скоростью приблизительно 100 м/с.

Загрузите данные IQ и получите сигналы и параметры.

load('RangeDopplerResponseExampleData','rectdata');
fs = rectdata.fs;
c = rectdata.propspeed;
fc = rectdata.fc;
rxdata = rectdata.rxdata;
mfcoeffs = rectdata.mfcoeffs;

Создайте область диапазона - доплеровский диапазон для обработки и визуализации согласованного фильтра. Установите доплеровский размер БПФ 1024. На дисплее отображаются три цели.

scope = phased.RangeDopplerScope( ...
    'IQDataInput',true,'RangeMethod','Matched filter', ...
    'Name','Range-Doppler Scope', ...
    'Position',[560 375 560 420],'ResponseUnits','db', ...
    'RangeUnits','m','DopplerFFTLength',1024, ...
    'DopplerOutput','Speed','OperatingFrequency',fc, ...
    'SampleRate',fs,'PropagationSpeed',c);
scope(rxdata,mfcoeffs);

Подробнее

развернуть все

Свойства, применимые к данным ввода/вывода

Эти свойства применимы, когда IQDataInput является true.

Свойства
`Name`	`Position`
`ResponseUnits`	`RangeMethod`
`RangeUnits`	`PropagationSpeed`
`SampleRate`	`SweepSlope`
`DechirpInput`	`RangeFFTLength`
`ReferenceRangeCentered`	`ReferenceRange`
`PRFSource`	`PRF`
`DopplerFFTLength`	`DopplerOutput`
`OperatingFrequency`	`NormalizeDoppler`
`SpeedUnits`	`FrequencyUnits`

Свойства, применимые к данным ответа

Эти свойства применимы, когда IQDataInput является false.

Свойства
`Name`	`Position`
`ResponseUnits`	`RangeLabel`
`DopplerLabel`

См. также

Представлен в R2019a

Документация

поэтапный. RangeDopplerScope

Описание

Создание

Синтаксис

Описание

Свойства

Name - Индикация подписи 'Range-Doppler Scope' (по умолчанию) | символьный вектор

Position - Расположение и размер окна объема интенсивности зависит от разрешения отображения (по умолчанию) | вектор 1 на 4 положительных значений

IQDataInput - Тип входных данных true (по умолчанию) | false

ResponseUnits - Метка блоков ответа 'db' (по умолчанию) | 'magnitude' | 'power'

RangeLabel - Метка оси диапазона 'Range (m)' (по умолчанию) | символьный вектор

Зависимости

DopplerLabel - Метка доплеровской оси 'Doppler Frequency (Hz)' (по умолчанию) | символьный вектор

Зависимости

RangeMethod - Способ обработки диапазона 'Matched filter' (по умолчанию) | 'FFT'

Зависимости

RangeUnits - Единицы измерения дальности 'm' (по умолчанию) | 'km' | 'mi' | 'nmi'

Зависимости

PropagationSpeed - Скорость распространения сигнала physconst('Lightspeed') (по умолчанию) | положительный скаляр

Зависимости

SampleRate - Частота выборки 1e6 (по умолчанию) | положительный скаляр

Зависимости

SweepSlope - Уклон сдвига FM 1e9 (по умолчанию) | скаляр

Зависимости

DechirpInput - Входной сигнал Dechirp false (по умолчанию) | true

Зависимости

RangeFFTLength - длина БПФ, используемая при обработке дальности 1024 (по умолчанию) | положительное целое число

Зависимости

ReferenceRangeCentered - Установить эталонный диапазон в центре диапазона true (по умолчанию) | false

Зависимости

ReferenceRange - Эталонный диапазон 0.0 (по умолчанию) | неотрицательный скаляр

Зависимости

PRFSource - Источник частоты повторения импульсов 'Auto' (по умолчанию) | 'Property'

Зависимости

PRF - Частота повторения импульсов входного сигнала 10e3 (по умолчанию) | положительный скаляр

Зависимости

DopplerFFTLength - длина БПФ, используемая при доплеровской обработке 1024 (по умолчанию) | положительное целое число

Зависимости

DopplerOutput - доплеровский выход 'Frequency' (по умолчанию) | 'Speed'

Зависимости

OperatingFrequency - Рабочая частота 300e6 (по умолчанию) | положительный скаляр

Зависимости

NormalizeDoppler - Нормализовать доплеровскую false (по умолчанию) | true

Зависимости

SpeedUnits - доплеровские единицы скорости 'm/s' (по умолчанию) | 'km/h' | 'mph' | 'kt'

Зависимости

FrequencyUnits - доплеровские единицы частоты 'Hz' (по умолчанию) | 'kHz' | 'MHz'

Зависимости

Использование

Синтаксис

Описание

Входные аргументы

X - Входные данные комплексная матрица K-by-L

Range - Значения сетки диапазонов карты дальностей-доплеровских откликов действительный вектор K-by-1 столбца

Зависимости

Dop - Значения доплеровской сетки карты диапазона-доплеровского отклика действительный вектор L-by-1 столбца

Зависимости

XREF - Опорный сигнал вектор столбца с комплексными значениями K-by-1

Зависимости

COEFF - Согласованные коэффициенты фильтра вектор столбца с комплексными значениями

Зависимости

Функции объекта

Специфичность для объектов области

Общие для всех системных объектов

Примеры

Просмотр целевого ответа с использованием диапазона-доплеровского диапазона

Подробнее

Свойства, применимые к данным ввода/вывода

Свойства, применимые к данным ответа

См. также

Документация по панели инструментов системы поэтапной обработки массивов

Поддержка

`Name` - Индикация подписи
`'Range-Doppler Scope'` (по умолчанию) | символьный вектор

`Position` - Расположение и размер окна объема интенсивности
зависит от разрешения отображения (по умолчанию) | вектор 1 на 4 положительных значений

`IQDataInput` - Тип входных данных
`true` (по умолчанию) | `false`

`ResponseUnits` - Метка блоков ответа
`'db'` (по умолчанию) | `'magnitude'` | `'power'`

`RangeLabel` - Метка оси диапазона
`'Range (m)'` (по умолчанию) | символьный вектор

`DopplerLabel` - Метка доплеровской оси
`'Doppler Frequency (Hz)'` (по умолчанию) | символьный вектор

`RangeMethod` - Способ обработки диапазона
`'Matched filter'` (по умолчанию) | `'FFT'`

`RangeUnits` - Единицы измерения дальности
`'m'` (по умолчанию) | `'km'` | `'mi'` | `'nmi'`

`PropagationSpeed` - Скорость распространения сигнала
`physconst('Lightspeed')` (по умолчанию) | положительный скаляр

`SampleRate` - Частота выборки
`1e6` (по умолчанию) | положительный скаляр

`SweepSlope` - Уклон сдвига FM
`1e9` (по умолчанию) | скаляр

`DechirpInput` - Входной сигнал Dechirp
`false` (по умолчанию) | `true`

`RangeFFTLength` - длина БПФ, используемая при обработке дальности
`1024` (по умолчанию) | положительное целое число

`ReferenceRangeCentered` - Установить эталонный диапазон в центре диапазона
`true` (по умолчанию) | `false`

`ReferenceRange` - Эталонный диапазон
`0.0` (по умолчанию) | неотрицательный скаляр

`PRFSource` - Источник частоты повторения импульсов
`'Auto'` (по умолчанию) | `'Property'`

`PRF` - Частота повторения импульсов входного сигнала
`10e3` (по умолчанию) | положительный скаляр

`DopplerFFTLength` - длина БПФ, используемая при доплеровской обработке
`1024` (по умолчанию) | положительное целое число

`DopplerOutput` - доплеровский выход
`'Frequency'` (по умолчанию) | `'Speed'`

`OperatingFrequency` - Рабочая частота
`300e6` (по умолчанию) | положительный скаляр

`NormalizeDoppler` - Нормализовать доплеровскую
`false` (по умолчанию) | `true`

`SpeedUnits` - доплеровские единицы скорости
`'m/s'` (по умолчанию) | `'km/h'` | `'mph'` | `'kt'`

`FrequencyUnits` - доплеровские единицы частоты
`'Hz'` (по умолчанию) | `'kHz'` | `'MHz'`

`X` - Входные данные
комплексная матрица K-by-L

`Range` - Значения сетки диапазонов карты дальностей-доплеровских откликов
действительный вектор K-by-1 столбца

`Dop` - Значения доплеровской сетки карты диапазона-доплеровского отклика
действительный вектор L-by-1 столбца

`XREF` - Опорный сигнал
вектор столбца с комплексными значениями K-by-1

`COEFF` - Согласованные коэффициенты фильтра
вектор столбца с комплексными значениями
