Распределительный клапан картриджа в изотермической жидкостной сети
Simscape/Жидкости/Изотермическая жидкость/Клапаны и диафрагмы/Клапаны регулирования расхода
Блок вставки клапана картриджа (IL) моделирует клапан управления потоком картриджа в изотермической жидкостной сети. Седло клапана может быть определено как коническое или как пользовательское отверстие, параметризованное аналитическими или табличными составами. Клапан открывается, когда комбинированное давление в портах A и B превышает силу предварительной нагрузки пружины и давление в порту X.
Геометрию гнезда блока можно задать как коническую или пользовательскую. Эта настройка сиденья определяет подкомпоненты, составляющие блок. В обеих конфигурациях параметр Port A pappet to port X pilot area задает отношение сил в нижележащем блоке привода патронного клапана.
Используйте блок вставки патронного клапана (IL), если требуется установить управление потоком с помощью пилотной линии давления. Используйте Компенсированный Давлению Клапан контроля потока С 3 путями (IL) или Компенсированный Давлению Клапан контроля потока (IL) блок для управления потоками из-за перепада давления или Клапана Poppet (IL) блок для открытия клапана, которым управляет внешний физический сигнал.
Коническая вставка патронного клапана состоит из двух блоков библиотеки изотермической жидкости:

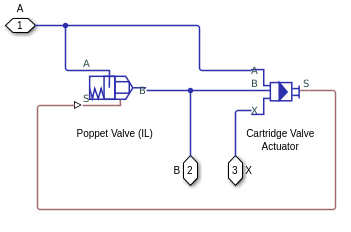

Схема вставки конического патронного клапана

Специальная вставка патронного клапана состоит из двух блоков библиотеки изотермической жидкости:

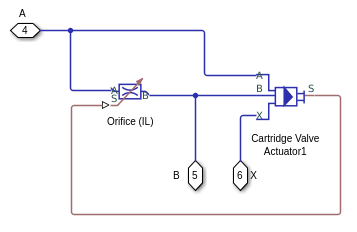

Схема вставки настраиваемого патронного клапана

В пользовательской конфигурации можно параметризовать открытие клапана аналитически или с помощью набора данных.
Путем установки параметризации диафрагмы в значение Linear - area vs. control member positionплощадь открытия клапана линейно пропорциональна положению тарельчатого клапана. Как только давление в портах A или B превышает силу предварительной нагрузки пружины, клапан открывается до тех пор, пока не будет достигнута максимальная площадь отверстия. Когда клапан полностью закрыт, небольшая зона утечки остается открытой для потока, так что в сети сохраняется численная непрерывность.
Путем установки параметризации диафрагмы в значение Tabulated data - Area vs. control member positionможно указать профиль проема на основе площади проема и положения тарельчатого элемента. Блок запрашивает точки данных с линейной интерполяцией и использует ближайшую экстраполяцию для точек за границами таблицы.
Путем установки параметризации диафрагмы в значение Tabulated data - Volumetric flow rate vs. control member position and pressure drop, можно подать объемный расход через клапан в виде параметризованной таблицы положения тарельчатого клапана и перепада давления клапана. Блок запрашивает точки данных с линейной интерполяцией и использует линейную экстраполяцию для точек за границами таблицы. Объемный расход преобразуется в массовый расход путем умножения на плотность текучей среды.
Если моделируют динамику открытия, то в реакцию потока на смоделированное управляющее давление вводят запаздывание. pcontrol становится динамическим управляющим давлением, pdyn; в противном случае контроль представляет собой стационарное давление. Мгновенное изменение динамического управляющего давления вычисляется на основе постоянной времени открытия (Opening time constant),
По умолчанию для параметра Динамика открытия установлено значение Off.
Когда привод близок к полному удлинению или полной уборке, можно сохранить численную устойчивость в моделировании, настроив коэффициент сглаживания блока. Функция сглаживания применяется к силе привода и отверстию или области отверстия, но в первую очередь влияет на моделирование в крайних пределах этих диапазонов.
Нормализованная сила рассчитывается как:
FPilotkxstroke.
где:
ТВС - сила в порту А.
FB - сила в порту B.
FPreload - сила предварительного нагружения пружины.
FPilot - сила в порту X.
Коэффициент сглаживания s применяется к нормированной силе:
(F ^ X − 1) 2 + (s4) 2,
Аналогично, если для спецификации седла клапана установлено значение Conical, нормированное расстояние открытия диафрагмы составляет:
hhmax,
где:
h - расстояние открытия тарельчатого аппарата.
hmax - максимальное расстояние открытия тарельчатого аппарата.
Сглаженное нормализованное отверстие:
(h ^ − 1) 2 + (s4) 2.
Сглаженное расстояние открытия:
smiledhmax.
Если для спецификации седла клапана установлено значение Customнормированная площадь клапана рассчитывается как:
Алеак).
где:
Aorifice - открытая область клапана.
Алеак - зона утечки.
Amax - максимальная площадь диафрагмы.
Сглаженная нормированная область:
(A ^ − 1) 2 + (s4) 2.
Сглаженная область:
+ Aleak.
