Блоки насосов и двигателей в библиотеках изотермической жидкости, термической жидкости и гидравлики (изотермической жидкости) моделируют производительность аналитически или с помощью таблицы поиска с параметризацией утечки и трения. Таблица поиска может быть создана в соответствии с техническими данными или измерениями. В библиотеке Isothermal Liquid также имеется лист технических данных производителя для предварительной параметризации зубчатых, аксиально-поршневых, погружных и центробежных насосов и блоков двигателей.
Для моделирования производительности насоса в соответствии с определенным насосом можно предоставить данные о производительности и давлении для интерполяции во время моделирования с помощью опции параметризации табличных данных. Если ввод данных из таблицы данных вручную не требуется, можно использовать функцию обмена файлами MATLAB. grabit для извлечения точек данных из изображения печати.

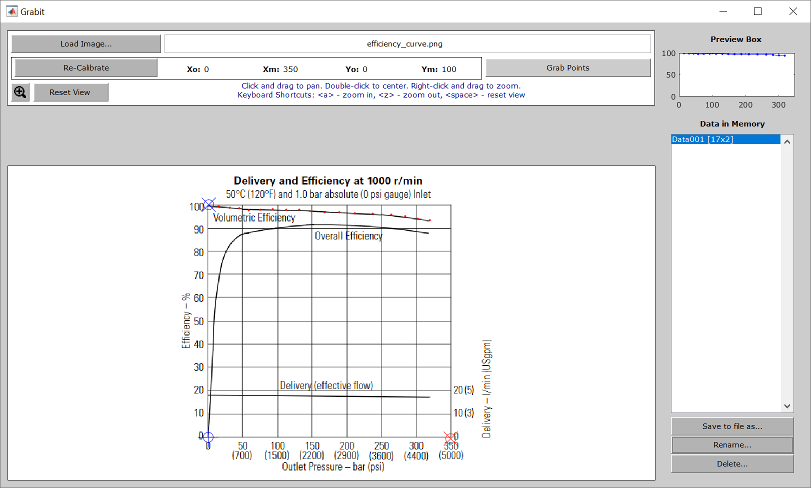

Параметризация объемного насоса с помощью grabit:
Войти grabit() в командной строке MATLAB ®.
В появившемся графическом интерфейсе щелкните Загрузить изображение... для загрузки кривой насоса в формате PNG, TIF, JPG, GIF или BMP.
Откалибруйте изображение, выбрав диапазоны осей и введя значения диапазонов. Начните с щелчка по началу оси X и введите 0 в появившемся поле и нажмите Enter.
Щелкните Точки захвата (Grab Points), чтобы начать сбор данных щелчком мыши вдоль требуемой кривой. Чтобы собрать другой набор данных, нажмите Enter и снова нажмите кнопку «Захватить точки».
Введите сохраненные переменные в качестве параметра:
Если лист данных не обеспечивает механическую эффективность, его можно рассчитать путем деления общей эффективности на объемную эффективность.
Кривые центробежного насоса, такие как кривые объемного насоса, отображают производительность насоса (расход) и напор (перепад давления). Кривые организованы по количеству этапов, связанных с подаваемой мощностью. Кроме того, обеспечивается средняя кривая эффективности и кривая мощности тормоза на ступень. Для определения мощности тормоза насоса умножьте мощность для данной мощности на количество ступеней насоса.
В зависимости от производительности ступени и точности модели, то, что погружной насос может быть смоделирован одним блоком центробежных насосов или как несколько центробежных насосов последовательно.
Чтобы параметризовать блок с данными из текстового файла или листа Excel, можно назначить переменную рабочего места импортированным данным с помощью инструмента импорта или readtable функция.
В библиотеке Isothermal Liquid можно параметризовать производительность насоса и блока двигателя в различных условиях с помощью табличных данных о потерях и эффективности.
Если производительность насоса или двигателя изменяется при определенных условиях, можно использовать эту параметризацию для переключения между точками в справочной таблице. Это обеспечивает больший контроль над функциональностью блока в определенных сценариях.
В библиотеке Isothermal Liquid можно параметризовать блоки насосов и двигателей в соответствии с входами физических сигналов в определенном диапазоне механической и объемной эффективности или потерь.
Используйте эту опцию, если требуется использовать встроенные сценарии Matlab для задания производительности насоса или двигателя, например, полиноминальной подгонки кривой насоса.

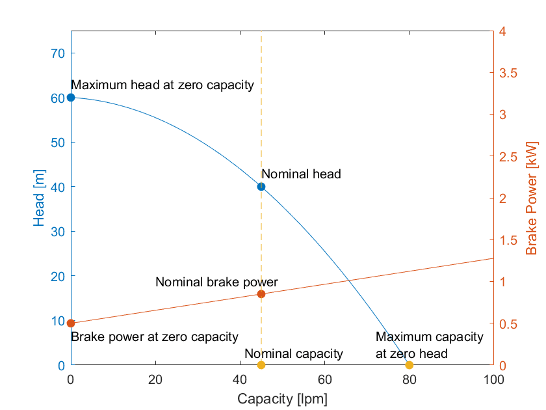

Блок центробежного насоса (IL) и блок центробежного насоса (TL) можно параметризовать аналитически, определяя номинальные значения насоса в условиях отсутствия потока и без напора. На следующем графике мощности головки, мощности и тормоза показано назначение аналитических параметров.
Чтобы создать кривую насоса, тестовый жгут моделирует набор рабочих условий с указанной жидкостью, унаследованной от модели. Перед моделированием можно также скорректировать параметры тестового электрического жгута. Любые изменения, внесенные в тестовый электрический жгут, не отражаются в исходной модели. Чтобы открыть электрический жгут и создать график для блоков насоса с фиксированным смещением и двигателя с фиксированным смещением в библиотеке «Гидравлика (изотермическая)», щелкните правой кнопкой мыши блок и выберите «Жидкости» > «Характеристика графика».
Войти sh_hydrostatic_trans в командной строке MATLAB.

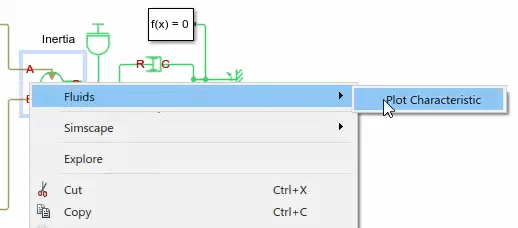

Щелкните правой кнопкой мыши блок с меткой Двигатель (Motor) и выберите Жидкости (Fluids) > Печать характеристики (Plot Characteristic). Откроется тестовый жгут для двигателя.
Направления изменения параметров тестового электрического жгута перечислены в списке тестового электрического жгута:
Можно изменить рабочую среду, щелкнув гиперссылку на шаге 1.
Можно изменить диапазон моделирования кабельных трасс для давления и скорости вала, щелкнув гиперссылку на шаге 2.
Единицы вывода можно определить, щелкнув гиперссылку на шаге 3.
Чтобы создать кривую привода, щелкните Создать графики (Generate plots) на шаге 4. При этом начнется моделирование тестового электрического жгута для исходной модели Утечка и параметризация трения, для которой установлено значение Analytical.

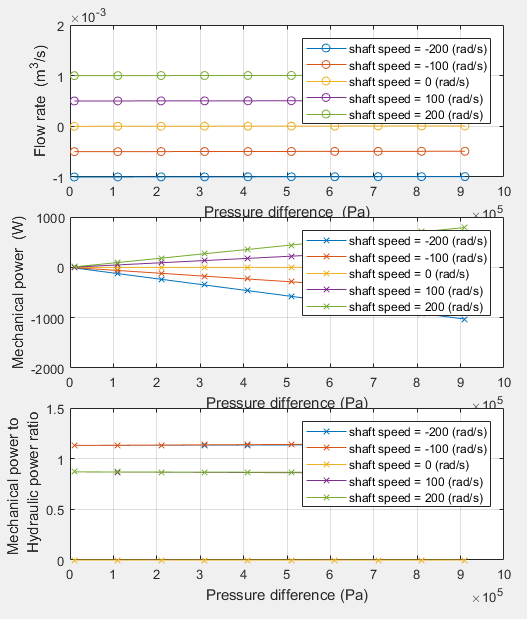

После завершения моделирования испытания формируются кривые производительности (расхода), мощности и коэффициента мощности:
Чтобы также сформировать кривые КПД двигателя, закройте тестовый жгут, установите для параметра «Утечка двигателя» и «Параметризация трения» значение Tabulated data - volumetric and mechanical efficienciesи повторно запустите моделирование тестового электрического жгута. Можно аналогично создать кривые потерь с помощью Tabulated data - volumetric and mechanical losses параметризация.
