В этом примере показано, как можно быстро преобразовать файл компонента Simscape™ в блок в модели без дополнительных шагов упаковки файла и создания пользовательской библиотеки.
Предположим, что у вас есть следующий файл Simscape, с именем my_resistor, в рабочем каталоге:
component my_resistor
% Linear Resistor
% The voltage-current (V-I) relationship for a linear resistor is V=I*R,
% where R is the constant resistance in ohms.
%
% The positive and negative terminals of the resistor are denoted by the
% + and - signs respectively.
nodes
p = foundation.electrical.electrical; % +:left
n = foundation.electrical.electrical; % -:right
end
variables
i = { 0, 'A' }; % Current
v = { 0, 'V' }; % Voltage
end
parameters
R = { 1, 'Ohm' }; % Resistance
end
branches
i : p.i -> n.i;
end
equations
assert(R>0)
v == p.v - n.v;
v == i*R;
end
end
Совет
Этот компонент реализует линейный резистор. Более подробно он описан в разделе «Линейный резистор модели» на языке Simscape. Можно скопировать источник с этой страницы и сохранить его как my_resistor.ssc в рабочем каталоге.
Чтобы развернуть этот компонент как блок в модели, выполните следующие действия.
Откройте или создайте модель.
Откройте библиотеку «Simscape > Utilities» и добавьте в модель блок «Компонент Simscape». Сначала блок не указывает ни на один файл компонента. Поэтому он не имеет портов, и значок блока указывает, что он Unspecified.
Дважды щелкните блок, чтобы открыть диалоговое окно выбора исходного файла.
Щелкните

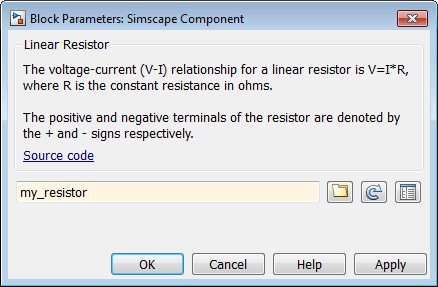

, чтобы открыть браузер. Браузер открывается в текущей рабочей папке и отображает только файлы с .ssc или .sscp расширение. Выберите my_resistor.ssc и нажмите кнопку «Открыть». Имя исходного файла отображается в текстовом поле диалогового окна выбора исходного файла, а имя блока, описание и ссылка на исходный код - на панели предварительного просмотра.
Совет
Вместо просмотра можно ввести my_resistor непосредственно в текстовое поле. Однако в этом случае панель предварительного просмотра не обновляется автоматически. Если требуется просмотреть имя блока, описание или исходный код, нажмите кнопку.

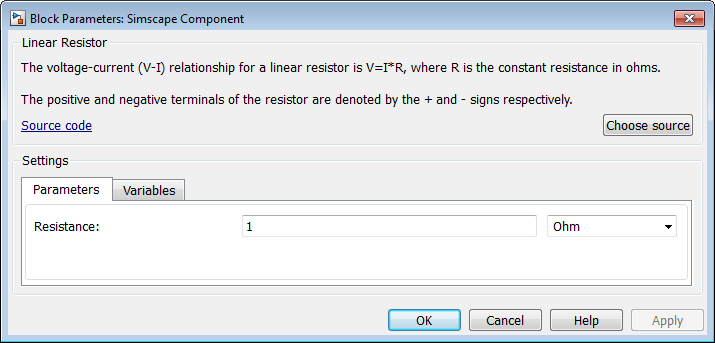

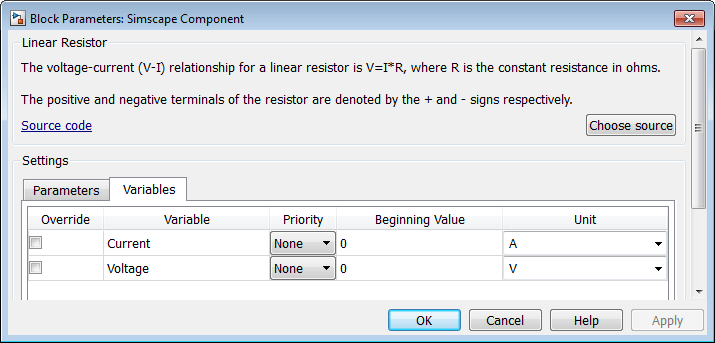

Нажмите кнопку «Применить». Значок блока и диалоговое окно обновляются на основе выбранного исходного компонента.
