Гидравлическая камера постоянного объема

Гидравлическая мощность постоянного объема

Библиотека

Гидравлические элементы

  • Constant Volume Hydraulic Chamber block

Описание

Блок гидравлической камеры постоянного объема моделирует камеру фиксированного объема с жесткими или гибкими стенками, которая используется в гидравлических клапанах, насосах, коллекторах, трубах, шлангах и т.д. Используйте этот блок в моделях, где необходимо учитывать некоторую форму сжимаемости жидкости. С помощью параметров блока можно выбрать соответствующее представление сжимаемости жидкости.

Сжимаемость жидкости в простейшем виде моделируется по следующим уравнениям:

Vf = Vc + VcEp

q=VcE⋅dpdt

где

qРасход в камеру
VFОбъем жидкости в камере
VcГеометрический объем камеры
EМодуль объема жидкости
pМанометрическое давление жидкости в камере

Если давление в камере, вероятно, упадет до отрицательных значений и приблизится к пределу кавитации, вышеуказанные уравнения должны быть улучшены. В этом блоке это делается путем представления жидкости в камере в виде смеси жидкости и небольшого количества захваченного, не растворенного газа (см. [1, 2]). Объемный модуль смеси определяют как:

E = El1 + α (papa + p) 1/n1 + αpa1/nn· (pa + p) n + 1nEl

где

ElМодуль объема чистой жидкости
Атмосферное давление
αОтносительное содержание газа при атмосферном давлении, α = VG/VL
VGОбъем газа при атмосферном давлении
VLОбъем жидкости
nГазоспецифическое тепловое отношение

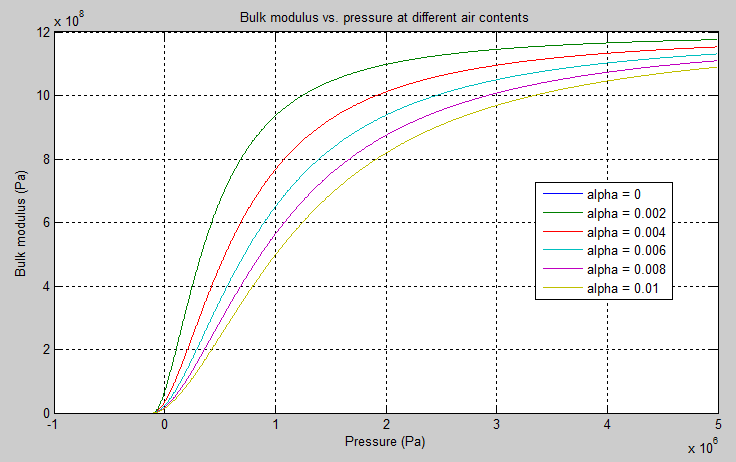

Основной целью представления жидкости в виде смеси жидкости и газа является введение приблизительной модели кавитации, которая происходит в камере, если давление падает ниже уровня насыщения паров жидкости. Как видно на графике ниже, объемный модуль смеси уменьшается, когда манометрическое давление приближается к нулю, что значительно замедляет дальнейшее изменение давления. При манометрическом давлении намного выше нуля небольшое количество нерастворенного газа практически не влияет на поведение системы.

Чтобы воспроизвести этот график, скопируйте и вставьте следующий сценарий в окно команд MATLAB ®:

% Parameters
p_atm    = 1.01325e5;            % Atmospheric pressure [Pa]
pressure = -1.01325e5:1e3:5e6;   % Pressure (gauge) [Pa]
alpha    = 0:2e-3:0.01;          % Relative amount of trapped air
k_sh     = 1.4;                  % Specific heat ratio
bulk     = 1.24285e+09;          % Bulk modulus at atmospheric pressure and no gas [Pa]

% Absolute pressure
p_abs = p_atm + pressure;
% Relative absolute pressure
p_nom = (p_atm./p_abs).^(1/k_sh);
p_den = p_nom .* bulk ./ (k_sh .* p_abs);
% Instantaneous bulk modulus
bulk_inst = bulk * (1+ bsxfun(@times, alpha', p_nom)) ./ (1 + bsxfun(@times, alpha', p_den));

% Reuse figure if it exists, else create new figure
if ~exist('h1_bulk_modulus', 'var') || ~isgraphics(h1_bulk_modulus, 'figure')
    h1_bulk_modulus = figure('Name', 'h1_bulk_modulus');
end
figure(h1_bulk_modulus)
clf(h1_bulk_modulus)
legend_label = cell(length(alpha),1);

for i=1:length(alpha)
    plot(pressure, bulk_inst(i,:))
    hold on
    legend_label{i,1} = ['alpha = ',num2str(alpha(i))];
end

grid on
xlabel('Pressure (Pa)')
ylabel('Bulk modulus (Pa)')
title('Bulk modulus vs. pressure at different air contents')
legend(legend_label, 'Location', 'Best')
hold off

Кавитация является по своей сути термодинамическим процессом, требующим учета многофазных жидкостей, теплопередач и т.д., и как таковая не может быть точно смоделирована с помощью Simscape™ программного обеспечения. Но упрощенная версия, реализованная в блоке, достаточно хороша, чтобы сигнализировать, падает ли давление ниже опасного уровня, и предотвратить сбой вычислений, который обычно происходит при отрицательных давлениях.

Если давление падает ниже абсолютного вакуума (-101325 Па), моделирование прекращается и отображается сообщение об ошибке.

Если стенки камеры имеют заметную податливость, вышеуказанные уравнения должны быть дополнительно улучшены путем представления геометрического объема камеры как функции давления:

Vc = securityd2/4· L

d (s) = Kp1 + startsp (s)

где

dВнутренний диаметр цилиндрической камеры
LДлина цилиндрической камеры
KpКоэффициент пропорциональности (м/Па)
τПостоянная времени
sОператор Лапласа

Коэффициент Kp установление взаимосвязи между давлением и внутренним диаметром в установившихся условиях. Для металлических трубок коэффициент можно вычислить следующим образом (см. [2]):

Kp = dEM (D2 + d2D2 − d2 +

где

DНаружный диаметр трубы
ИХМодуль упругости (модуль Юнга) для материала трубы
νКоэффициент Пуассона для материала трубы

Для шлангов коэффициент может быть предоставлен изготовителем.

Процесс расширения и сжатия в трубах и особенно в шлангах представляет собой сложное сочетание нелинейных упругих и вязкоупругих деформаций. Этот процесс аппроксимируется в блоке с запаздыванием первого порядка, постоянная времени которого определяется эмпирически (например, см. [3]).

В результате путем выбора соответствующих значений с помощью этого блока можно реализовать четыре различные модели сжимаемости жидкости:

  • Камера с жесткими стенками, без захваченного газа в жидкости

  • Цилиндрическая камера с податливыми стенками, без захваченного газа в жидкости

  • Камера с жесткими стенками, жидкость с захваченным газом

  • Цилиндрическая камера с податливыми стенками, жидкость с захваченным газом

Блок допускает два способа задания размера камеры:

  • По объему - используйте эту опцию для цилиндрических или нецилиндрических камер с жесткими стенками. Нужно знать только объем камеры. Этот тип камеры не учитывает соответствие стен.

  • По длине и диаметру - эта опция используется для цилиндрических камер с жесткими или податливыми стенками, таких как круглые трубы или шланги.

Блок имеет одно гидравлическое консервационное отверстие, связанное с входом в камеру. Положительное направление блока - от его порта к опорной точке. Это означает, что расход является положительным, если он течет в камеру.

Переменные

Чтобы задать приоритет и начальные целевые значения для переменных блока перед моделированием, используйте вкладку «Переменные» в диалоговом окне блока (или раздел «Переменные» в Инспекторе свойств блока). Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.

Основные допущения и ограничения

  • Инерция, связанная со стенками трубы, не учитывается.

  • Предполагается, что камера с податливыми стенками имеет цилиндрическую форму. Камера с жесткой стенкой может иметь любую форму.

Параметры

Спецификация камеры

Параметр может иметь одно из двух значений: By volume или By length and diameter. Стоимость By length and diameter рекомендуется, если камера образована кольцевой трубой. Если параметр имеет значение By volume, соответствие стен не учитывается. Значение параметра по умолчанию: By volume.

Тип стенки камеры

Параметр может иметь одно из двух значений: Rigid wall или Flexible wall. Если параметр имеет значение Rigid wall, не учитывается соответствие стен, что может повысить вычислительную эффективность. Стоимость Flexible wall рекомендуется для шлангов и металлических труб, где соответствие может повлиять на поведение системы. Значение параметра по умолчанию: Rigid wall. Параметр используется, если для параметра спецификации камеры установлено значение By length and diameter.

Объем камеры

Объем жидкости в камере. Значение по умолчанию: 1e-4 м ^ 3. Параметр используется, если для параметра спецификации камеры установлено значение By volume.

Внутренний диаметр камеры

Внутренний диаметр цилиндрической камеры. Значение по умолчанию: 0.01 m. Параметр используется, если для параметра спецификации камеры установлено значение By length and diameter.

Длина цилиндрической камеры

Длина цилиндрической камеры. Значение по умолчанию: 1 m. Параметр используется, если для параметра спецификации камеры установлено значение By length and diameter.

Коэффициент статического давления-диаметра

Коэффициент Kp устанавливают зависимость между давлением и внутренним диаметром в стационарных условиях. Параметр может быть определен аналитически или экспериментально. Значение по умолчанию: 1.2e-12 м/Па. Параметр используется, если для параметра «Тип стенки камеры» задано значение Flexible wall.

Постоянная времени вязкоупругого процесса

Постоянная времени в передаточной функции, относящейся к внутреннему диаметру трубы к изменениям давления. При этом параметре моделируемый эластичный или вязкоупругий процесс аппроксимируется запаздыванием первого порядка. Параметр определяется экспериментально или предоставляется изготовителем. Значение по умолчанию: 0.01 s. Параметр используется, если для параметра Тип стенки камеры задано значение Flexible wall.

Удельное тепловое отношение

Газоспецифическое тепловое отношение. Значение по умолчанию: 1.4.

 Ограниченные параметры

Глобальные параметры

Параметры, определяемые типом рабочей жидкости:

  • Модуль объема жидкости

  • Соотношение неразрушенного газа - относительное содержание неразрушенного газа, определяемое как отношение объема газа к объему жидкости.

Для задания свойств жидкости используйте блок «Гидравлическая жидкость» (Simscape Fluids) или блок «Пользовательская гидравлическая жидкость».

Порты

Блок имеет одно гидравлическое консервационное отверстие, связанное с входом в камеру.

Ссылки

[1] Мэнринг, Н.Д., Гидравлические системы управления, John Wiley & Sons, Нью-Йорк, 2005

[2] Меритт, Его Превосходительство, гидравлические системы управления, John Wiley & Sons, Нью-Йорк, 1967

[3] Holcke, Jan, Частотная характеристика гидравлических шлангов, RIT, FTH, Стокгольм, 2002

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2009b
