Глобальные свойства газа для присоединенной цепи
Библиотека Simscape/Foundation/Газ/Утилиты
Блок свойств газа (G) определяет свойства газа, которые действуют как глобальные параметры для всех блоков, соединенных с цепью. По умолчанию используется сухой воздух.
Каждый топологически отдельный газовый контур на диаграмме может иметь подключенный к нему блок Gas Properties (G). Если к цепи не присоединен блок свойств газа (G), блоки в этой цепи используют свойства газа, соответствующие значениям параметров блока свойств газа (G) по умолчанию.
Блок Gas Properties (G) позволяет выбрать между тремя моделями свойств газа: идеальный газ, полупроницаемый газ и реальный газ. Три модели свойств газа обеспечивают компромисс между скоростью моделирования и точностью. Они также включают инкрементный рабочий процесс: вы начинаете с простой модели, которая требует минимальной информации о работающем газе, а затем строите модель, когда становятся доступны более подробные данные о свойствах газа. В следующей таблице перечислены сведения, которые должны быть указаны для каждой из трех моделей свойств газа.
| Модель свойств газа | Физические свойства | |
|---|---|---|
| Прекрасно | R | Удельная газовая константа |
| Z | Коэффициент сжимаемости, Z = p/( startRT) | |
| Tref | Эталонная температура | |
| href | Удельная энтальпия при эталонной температуре | |
| CP | Удельная теплота при постоянном давлении, ) p | |
| μ | Динамическая вязкость | |
| k | Теплопроводность | |
| Полупрекрасный | R | Удельная газовая константа |
| Z | Коэффициент сжимаемости | |
| h | Вектор специфической энтальпии | |
| CP | Удельная теплота при векторе постоянного давления | |
| μ | Динамический вектор вязкости | |
| k | Вектор теплопроводности | |
| T | Температурный вектор | |
| Реальный | ρ | Таблица плотности |
| s | Таблица определенной энтропии | |
| h | Таблица удельной энтальпии | |
| CP | Удельная теплота при постоянном давлении | |
| μ | Динамическая таблица вязкости | |
| k | Таблица теплопроводности | |
| β | Таблица изотермических объемных модулей, ∂p∂ρ) T | |
| α | Таблица изобарических коэффициентов теплового расширения, ∂ρ∂T) p | |
| T | Температурный вектор | |
| p | Вектор давления | |
Для полуперфектного газа калорийность и транспортные свойства являются функциями температуры. Они указываются как одномерные массивы, соответствующие вектору температуры. Для реального газа все свойства являются функциями температуры и давления. Они задаются как двумерные массивы, в которых строки соответствуют вектору температуры, а столбцы - вектору давления.
Моделирование выдает ошибку, когда температура или давление выходят за пределы диапазона:
Для идеального газа укажите минимальное и максимальное допустимые значения давления и температуры в разделе «Параметры».
Для полуперифектного газа параметр Параметризация допустимого диапазона температур (Valid temperature range parameterization) дает возможность определить допустимый диапазон температур, используя самые низкие и самые высокие значения вектора температуры. Необходимо указать минимальное и максимальное допустимые значения давления.
Для реального газа параметр Параметризация области «Допустимое давление-температура» дает возможность определить допустимые диапазоны давления и температуры, используя наименьшие и максимальные значения векторов давления и температуры соответственно. Можно также указать матрицу достоверности для комбинаций значений давления и температуры.

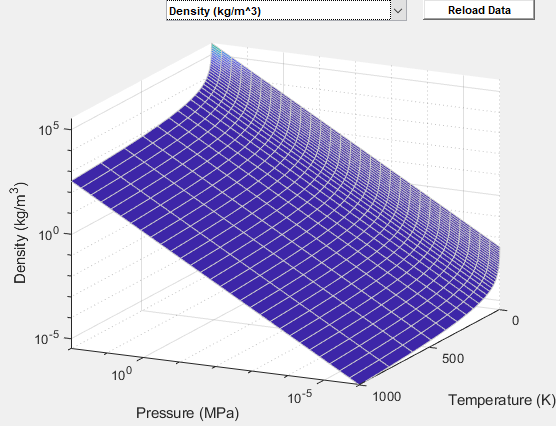

Блок обеспечивает возможность построения графика указанных свойств газа в зависимости от температуры и давления. Печать свойств позволяет визуализировать данные перед моделированием модели.
Для печати данных щелкните правой кнопкой мыши блок «Свойства газа» (G) в модели и в контекстном меню выберите «Библиотека фундаментов» > «Свойства газа печати». Используйте раскрывающийся список, расположенный в верхней части графика, чтобы выбрать свойство gas для визуализации. Нажмите кнопку «Перезагрузить» для регенерации графика после обновления параметров блока.
График свойств газа
Примечание
Для облегчения чтения графика данные плотности отображаются в логарифмическом масштабе, в то время как другие свойства отображаются в полулогарифмическом масштабе. То есть для графика плотности как функции температуры и давления как плотность, так и давление находятся в логарифмических шкалах, в то время как значения температуры не находятся в логарифмической шкале. Для других свойств в логарифмическом масштабе указано только давление.
A - Порт подключенияГазосберегающий порт, соединяющий блок с газовой сетью. Его можно подключить к любой точке на линии подключения газа на блок-схеме. При подключении блока Gas Properties (G) к газовой линии программа автоматически идентифицирует газовые блоки, подключенные к конкретной цепи, и распространяет газовые свойства на все блоки в цепи.
Gas specification - Выбор модели свойств газаPerfect (по умолчанию) | Semiperfect | RealВыберите модель свойств газа, которая определяет уровень идеализации: идеальный газ, полупроницаемый газ или реальный газ. Модель свойств газа определяет набор физических свойств и параметров, которые можно задать для рабочего газа. Дополнительные сведения см. в разделе Модели свойств газа.
Specific gas constant - Идеальный или полупроницаемый газУниверсальная газовая постоянная, деленная на молярную массу газа.
Compressibility factor - Идеальный или полупроницаемый газКоэффициент сжимаемости, который учитывает отклонение от идеального закона газа. Предполагается, что она является постоянной во время моделирования.
Reference temperature for gas properties - Идеальный газТемпература, при которой указаны идеальные свойства газа.
Specific enthalpy at reference temperature - Идеальный газУдельная энтальпия идеального газа при эталонной температуре.
Specific heat at constant pressure - Идеальный газУдельная теплоемкость идеального газа при постоянном давлении.
Dynamic viscosity - Идеальный газДинамическая вязкость идеального газа.
Thermal conductivity - Идеальный газТеплопроводность идеального газа.
Temperature vector - Полуперфект или реальный газВектор значений температуры газа, используемый для поиска других свойств газа в таблице.
Блок позволяет легко переключаться между моделями свойств газа без необходимости изменять значения параметров. Хотя имя параметра одинаково для полуперфектного и реального газа, значения независимы друг от друга. Блок сохраняет их отдельно. Таким образом, в блоке могут храниться различные таблицы поиска для полуперфекта и для реального газа.
Значение по умолчанию, как для полуперфектного, так и для реального газа, равно [150 : 10 : 200, 250 : 50 : 1000, 1500, 2000] K.
Specific enthalpy vector - Полупроверенный газВектор конкретных значений энтальпии полувыпуклого газа для одномерного табличного поиска на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию: [275.264783730547; 285.377054177734; 295.474578903607; 305.560871069627; 315.638490783961; 325.709373787179; 376.008033649461; 426.297784741196; 476.678788323875; 527.253890684429; 578.12722735187; 629.395040865183; 681.137690131207; 733.415442873049; 786.267894376777; 839.715851152006; 893.764459999509; 948.406676876931; 1003.62653219711; 1059.40193232821; 1115.70691941005; 1172.51341226958; 1762.18512007361; 2377.14064127409] kJ/kg.
Specific heat at constant pressure vector - Полупроверенный газВектор удельного тепла при постоянных значениях давления для одномерного просмотра таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию: [1.01211492398124; 1.01042105529234; 1.00914159006373; 1.00815898273273; 1.00739688341918; 1.00680484569075; 1.00554191216852; 1.00637389921747; 1.0092105862442; 1.01414404435034; 1.02111299587909; 1.02986878923959; 1.04003820504128; 1.05120320041448; 1.06296312852444; 1.07497111709439; 1.08694865668905; 1.0986858495625; 1.11003396604319; 1.12089493621399; 1.13121051694521; 1.14095251451866; 1.21001953144; 1.24628356718428] kJ/kg/K.
Dynamic viscosity vector - Полупроверенный газВектор значений газодинамической вязкости для одномерного поиска в таблице на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию: [10.3766056544352; 10.9908682444892; 11.5932000841352; 12.1841060353213; 12.764067709023; 13.3335437107148; 16.038149065057; 18.5373404836509; 20.8671495114253; 23.0554226800681; 25.1239717991959; 27.0901379793485; 28.96790749834; 30.7687111230031; 32.5020036481173; 34.17569027566; 35.7964450415303; 37.3699520751368; 38.9010908824946; 40.3940804368247; 41.8525925389218; 43.279841956487; 56.3254722619962; 68.068290080945] s*μPa.
Thermal conductivity vector - Полупроверенный газВектор значений теплопроводности газа для одномерного поиска в таблице на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию: [14.1517155766309; 15.0474512994325; 15.9300520513026; 16.7998749295306; 17.6573089963228; 18.5027588910197; 22.5644026699512; 26.384465676638; 30.0032801168886; 33.4532006033488; 36.7600619429332; 39.9446251241844; 43.0237448740114; 46.0112537033799; 48.9186234516389; 51.7554617696538; 54.5298878921773; 57.2488200454925; 59.9181976996146; 62.5431553064749; 65.128159527924; 67.6771186900213; 91.7815514375552; 114.486299090693] mW/m/K.
Pressure vector - Реальный газВектор значений давления газа, используемый вместе с вектором значений температуры для двумерного табличного просмотра других свойств газа.
Значение по умолчанию: [0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0] Mpa.
Density table - Реальный газМатрица значений плотности газа для двумерного поиска в таблице на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [0.232389928446798, 0.465063671432694, 1.16479567270147, 2.33676613945539, 4.70263894299404, 11.983516436453, 24.7878864888476, 53.4753944012435, 188.202476404452, 488.088746553617; 0.217841319668304, 0.43590005028115, 1.09138524660849, 2.18825141646267, 4.39865940277095, 11.1676860192343, 22.9408518273177, 48.6188318442922, 151.41140977555, 397.086323615566; 0.205009108095605, 0.410186693889784, 1.02673290215943, 2.05770371150129, 4.13249094693848, 10.4620818492884, 21.3797637857971, 44.7465382224065, 130.788260466556, 323.533424670971; 0.193606079729805, 0.38734394286521, 0.969349656759853, 1.94200819142115, 3.89732426996839, 9.84460606064557, 20.0372743829505, 41.551685035359, 116.744404785154, 273.404057887341; 0.183405807765996, 0.36691546510227, 0.918068262208759, 1.83874006288175, 3.68793116346732, 9.2989642809239, 18.8669316601087, 38.8510263281099, 106.248040134752, 239.063674783047; 0.174227353976232, 0.348537012803259, 0.871960127107058, 1.74598097193374, 3.50022045445381, 8.81280884432948, 17.8353318467781, 36.5262009931833, 97.9572133071041, 214.144269454883; 0.139362218300841, 0.278750918818379, 0.697075681624698, 1.39481110010495, 2.79224958681861, 7.00009934436889, 14.0635945083875, 28.3693859898697, 72.4958995959279, 148.061190553083; 0.116127751690325, 0.232262711724454, 0.580710652868886, 1.16159962682988, 2.32390314733333, 5.81485119489922, 11.6454651017326, 23.345179818482, 58.6036404676478, 116.933272564178; 0.0995348730218713, 0.199069527735142, 0.497672062326111, 0.995337472158662, 1.99064239855983, 4.97624478331013, 9.95052507838832, 19.8877675359538, 49.5222664696343, 97.8281817865855; 0.0870915231079571, 0.174179875730153, 0.435425837514054, 0.870771682736456, 1.74121977223468, 4.35055112014231, 8.6923131825558, 17.3462098741118, 43.0204270425471, 84.5862815012905; 0.0774139632775453, 0.154823661826077, 0.387027124125729, 0.773947181340524, 1.54746386958083, 3.86538722275345, 7.71958432856407, 15.3924298760864, 38.0966874262009, 74.7409240194489; 0.0696722132563204, 0.139339881699215, 0.348315590097498, 0.696517280056477, 1.3925775726502, 3.47798929739441, 6.94428820700405, 13.840595299045, 34.2211656015534, 67.0763619510542; 0.0633382100675146, 0.126671957763271, 0.316646408860559, 0.633181081307499, 1.26591433962438, 3.16140997822029, 6.31145690049322, 12.5766989218007, 31.0826018729834, 60.9113572079736; 0.0580599590057729, 0.116115694052286, 0.290257544054221, 0.580409375636267, 1.1603953396719, 2.89780177016166, 5.78491146603688, 11.5265728971708, 28.4843351052556, 55.829341571381; 0.0535937940886494, 0.107183660899874, 0.267929690316126, 0.535761125401431, 1.07112886747126, 2.67486471725533, 5.33982631291416, 10.63973457213, 26.2952097273985, 51.5589206387574; 0.0497656797149008, 0.0995277403610491, 0.248792203124892, 0.497493882078744, 0.99462543314985, 2.48384153794703, 4.95858078750581, 9.88055926765067, 24.4240170579045, 47.9145569639003; 0.0464479959361466, 0.0928926705710533, 0.232206763597689, 0.464330464081941, 0.928328524958611, 2.31832536465517, 4.62831259866885, 9.22315228584034, 22.8051678288226, 44.7645110499732; 0.0435450312171066, 0.0870870188301226, 0.217694718092182, 0.435313326650428, 0.870322119623417, 2.17351945401494, 4.33940803061583, 8.64821978531377, 21.3901818076149, 42.0123332867245; 0.0409835963547538, 0.0819644033075145, 0.204890086547796, 0.409710426055867, 0.819141805232369, 2.04576053908084, 4.08453435907903, 8.14108047721294, 20.1423910541739, 39.5856012611331; 0.0387067675798369, 0.077410976131965, 0.193508246917561, 0.386952511151441, 0.773649057561575, 1.93220226835442, 3.85799954128176, 7.6903585147706, 19.0335137737723, 37.4287645642868; 0.0366696057813522, 0.073336860231159, 0.183324515224783, 0.366590243538238, 0.732945322059316, 1.8305992514921, 3.65531662685461, 7.28709889581498, 18.0413651664581, 35.4984330382504; 0.0348361601073285, 0.0696701556937661, 0.174159155188816, 0.348264195999875, 0.696311928298658, 1.73915624407237, 3.47290023125895, 6.92415359223964, 17.1482850565279, 33.7601783509398; 0.0232242994681783, 0.0464475414045395, 0.11611092226157, 0.232195408621678, 0.464285085702862, 1.15991997307222, 2.31719916466188, 4.62384864786652, 11.4808038114339, 22.7013239671071; 0.0174183167348545, 0.0348360245853652, 0.0870854949659176, 0.174155769175675, 0.348250662116806, 0.870170220523828, 1.73881992076876, 3.47156495737229, 8.63350555136021, 17.1168158717553] kg/m^3.
Specific entropy table - Реальный газМатрица определенных значений энтропии для двумерного поиска в таблице на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [3.85666832168988, 3.65733557342939, 3.39321600973057, 3.19240764614444, 2.98972303348322, 2.71525667312277, 2.4961408855038, 2.25200576011077, 1.78471429674036, 1.29090458888978; 3.92140869957028, 3.72213261304626, 3.45818397201293, 3.25766364401107, 3.0555672742907, 2.78296953737326, 2.56736420779637, 2.33223141053168, 1.92951303779799, 1.47834112059833; 3.98221529565273, 3.7829836555054, 3.51916895627942, 3.31887389296688, 3.11723580728132, 2.84607806940339, 2.63311263769974, 2.40436393408814, 2.03542502560031, 1.64260706565665; 4.03954033696417, 3.84034421897669, 3.57663648301021, 3.37652102412054, 3.17524721731924, 2.90522439822934, 2.69430151549255, 2.47029333509785, 2.12268019468985, 1.77344207366055; 4.09376228675006, 3.89459501864723, 3.63097409868183, 3.43100422585914, 3.23002497599441, 2.96091365856363, 2.75160785927873, 2.5312406415135, 2.19841869007162, 1.87901583141216; 4.14520117995298, 3.94605767166668, 3.68250821276855, 3.48265804957869, 3.28192051690123, 3.0135531037355, 2.80555209686157, 2.58805540086205, 2.26610502263839, 1.96775904763196; 4.36901028390122, 4.16994018348893, 3.90661129562974, 3.70712991087092, 3.5071342997304, 3.24102784511277, 3.03691403727937, 2.82764560970477, 2.53381584725277, 2.28577338343632; 4.55205623466113, 4.35302221894054, 4.08980164185938, 3.89050096377458, 3.69086747132005, 3.42585296452877, 3.22357730852106, 3.01804958620108, 2.73582153398541, 2.50683391368241; 4.70718999888292, 4.5081763447144, 4.24501685439271, 4.04581799448331, 3.84638816350602, 3.58198482518679, 3.38072826636793, 3.17723930571407, 2.90109390657126, 2.68174878534546; 4.84213514624873, 4.64313406945348, 4.38001230330443, 4.18087629053765, 3.98157205463241, 3.71754470888327, 3.51691216187067, 3.31466120289276, 3.04214220284213, 2.82845136827457; 4.96189181371153, 4.76289902096378, 4.49980209857165, 4.30070746415684, 4.10148588060503, 3.83770566300567, 3.63748226836764, 3.43603958793625, 3.1658665252885, 2.9558053312017; 5.06986353974934, 4.87087647196321, 4.60779671754215, 4.40873067340924, 4.20956618447661, 3.9459565693246, 3.74601527912977, 3.54512868450336, 3.27656221849516, 3.06897900823943; 5.1684503865325, 4.96946742614353, 4.70639998856773, 4.50735445472532, 4.30823091994561, 4.04474364100682, 3.84500452317677, 3.64451604005125, 3.37709737816777, 3.17128346671381; 5.2593908173202, 5.06041089369949, 4.7973525623652, 4.59832219207578, 4.39922893392441, 4.13583208512233, 3.93624237769884, 3.73604799461671, 3.46947669719846, 3.26497004191754; 5.34397260579747, 5.14499498347528, 4.88194355295007, 4.68292467374206, 4.48385435941153, 4.22052603846292, 4.02104955215385, 3.82107803046202, 3.55514894085648, 3.35163463875693; 5.42316925832833, 5.22419341632272, 4.96114732438797, 4.7621373349829, 4.5630847709502, 4.29980946881718, 4.10042058896199, 3.90062154398139, 3.63518977950306, 3.43244552095257; 5.49773109148187, 5.29875665110057, 5.03571476221911, 4.83671177184987, 4.63767318328301, 4.3744396285261, 4.17511974266743, 3.97545657469879, 3.71041694885177, 3.5082812277818; 5.56824735227027, 5.3692740321233, 5.10623550252735, 4.90723810625184, 4.70821068826088, 4.44501050574435, 4.24574578441128, 4.04619129997113, 3.78146565369216, 3.57981830676003; 5.63518925543468, 5.43621684242134, 5.17318103311078, 4.97418816693336, 4.77516979527807, 4.51199664197531, 4.31277661041644, 4.11331020953596, 3.84883930692141, 3.64758910924957; 5.69894018571711, 5.4999685157543, 5.2369349347088, 5.03794577935713, 4.83893481833662, 4.57578380965866, 4.37660040041591, 4.17720621324442, 3.91294438708545, 3.71202087418194; 5.75981714571907, 5.56084609060782, 5.2978143534057, 5.09882826876, 4.89982344031189, 4.63669075931028, 4.43753766711061, 4.23820328614963, 3.97411480122343, 3.77346272019934; 5.81808616796, 5.61911562623141, 5.35608542860148, 5.15710190799382, 4.95810220046551, 4.69498482551242, 4.49585705785849, 4.29657265520884, 4.03262917849163, 3.83220462904951; 6.29530146610539, 6.09633331903482, 5.8333103029986, 5.63433874379363, 5.43536292947713, 5.17231699952891, 4.97330753860033, 4.77425696756918, 4.51099451008297, 4.31164629242141; 6.64886963403215, 6.44990215110977, 6.18688112698696, 5.98791288587009, 5.78894370112331, 5.52591760746728, 5.32694103515787, 5.12795561761856, 4.86488401452708, 4.66584072487367] kJ/kg/K.
Specific enthalpy table - Реальный газМатрица определенных значений энтальпии для двумерного просмотра таблицы на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [276.007989595737, 275.926922934925, 275.68326231383, 275.275612961165, 274.45440990197, 271.941510053176, 267.573991878308, 258.028969756929, 218.234362269026, 158.930370089034; 286.039258534729, 285.966962517021, 285.749758776967, 285.386693516142, 284.656540566853, 282.432853052032, 278.608576829258, 270.456137821523, 240.62825338508, 187.975341616082; 296.069269816893, 296.004298839236, 295.809169446516, 295.483228714877, 294.828601531559, 292.84221621424, 289.452931620771, 282.352183856267, 258.083267319111, 215.051052511419; 306.098418400666, 306.03965742714, 305.863227349031, 305.568684845356, 304.977739633649, 303.189749788045, 300.157496456351, 293.885241012016, 273.341211471863, 237.921819553097; 316.127034494775, 316.073605930689, 315.913222268783, 315.64558865716, 315.109086307672, 313.489564435311, 310.756170955578, 305.156737704007, 287.344997830989, 257.435968836394; 326.155419682752, 326.106620570346, 325.960160622186, 325.715851541006, 325.226445621544, 323.751863790821, 321.272681065641, 316.232458831075, 300.538097964225, 274.729457520261; 376.304967312284, 376.272444481832, 376.174889100496, 376.012340447409, 375.687406489001, 374.713906995184, 373.095751316588, 369.876236784684, 360.387900683659, 345.656435942873; 426.50485367445, 426.482160685975, 426.414109983542, 426.30078622341, 426.074490520224, 425.398399641627, 424.280795394447, 422.079563123224, 415.746855514936, 406.194464895021; 476.825819267465, 476.80969998052, 476.761370979607, 476.680918679615, 476.520372988485, 476.041583484634, 475.252944483118, 473.709732112807, 469.339610018801, 462.897504479846; 527.358078674724, 527.346652677109, 527.312400552407, 527.255399745011, 527.141719692163, 526.803228763503, 526.247426409769, 525.16611881262, 522.148839900958, 517.815837109305; 578.199407091628, 578.191488376844, 578.16775454136, 578.128272369734, 578.049585297172, 577.815721490642, 577.433139940652, 576.694019389874, 574.669839072011, 571.873288825611; 629.442482115764, 629.437274460453, 629.421670526216, 629.395727286419, 629.344077339647, 629.191001924645, 628.942009298704, 628.466216590227, 627.202800994792, 625.579623790386; 681.165504740472, 681.162448079495, 681.153294327517, 681.138092074412, 681.107889301156, 681.018879721989, 680.875761746077, 680.608453039536, 679.94611657735, 679.249483320862; 733.427358544504, 733.426044380332, 733.422115787073, 733.415614375573, 733.40278431897, 733.365663494888, 733.308277054267, 733.209722450195, 733.03360169447, 733.087076022656; 786.266709844873, 786.266831443852, 786.267208214465, 786.267876004164, 786.269360429697, 786.274993640674, 786.2882450665, 786.328732242753, 786.553281957475, 787.225888563409; 839.703718528092, 839.70504000887, 839.70901483498, 839.715674095171, 839.729121711022, 839.770488095606, 839.842783833376, 839.999515710826, 840.559250908246, 841.750855761636; 893.743067589143, 893.745403899365, 893.75242189651, 893.764148726438, 893.787715116484, 893.859308222756, 893.981558350577, 894.236670780038, 895.080332077458, 896.712551381498; 948.377371826816, 948.380575306181, 948.390193713629, 948.406250911057, 948.438464405059, 948.535890862389, 948.700843735304, 949.040088044586, 950.12680220025, 952.137078607614; 1003.59040526852, 1003.59435635928, 1003.60621668171, 1003.62600734625, 1003.66567635309, 1003.78537887654, 1003.98716277073, 1004.39900119214, 1005.69566363563, 1008.03325638583; 1059.35987800545, 1059.36447866476, 1059.37828691794, 1059.40132155581, 1059.44746887997, 1059.58653006743, 1059.82032895022, 1060.29529625187, 1061.77473328752, 1064.39791677957; 1115.6596794705, 1115.66484839484, 1115.68036078582, 1115.70623346662, 1115.758048708, 1115.91404892212, 1116.17586781833, 1116.70611010185, 1118.34575590913, 1121.21980977189; 1172.46160798047, 1172.46727707642, 1172.48428942135, 1172.51266015931, 1172.56946454382, 1172.74037694276, 1173.02686874382, 1173.60580340131, 1175.38672698925, 1178.48246092596; 1762.10727721046, 1762.11579940935, 1762.1413682507, 1762.18399045824, 1762.26926281627, 1762.52530190486, 1762.95276369405, 1763.81035090328, 1766.40303160672, 1770.78232137303; 2377.0524638672, 2377.06211829984, 2377.09108293987, 2377.13936180819, 2377.23593626125, 2377.52579256081, 2378.00932430138, 2378.97799140869, 2381.89608390415, 2386.79535914098] kJ/kg.
Specific heat at constant pressure table - Реальный газМатрица удельного тепла при постоянных значениях давления, для двумерного просмотра таблицы на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [1.00320557010184, 1.0041691525775, 1.00707743852905, 1.01198388197822, 1.02202562270308, 1.05412155485561, 1.1152747482059, 1.27776397304517, 2.72714600163742, 2.84169679152775; 1.00305665529268, 1.00385495020235, 1.00626171270995, 1.01031300874797, 1.01856901047877, 1.04463433942978, 1.09292211458076, 1.21254825029424, 1.91568051250176, 2.88130807863504; 1.00295209523415, 1.00362423915973, 1.00564889473126, 1.00905096181284, 1.01596048941702, 1.03756832264122, 1.07677086800609, 1.16935473257714, 1.61274080548658, 2.49705970753673; 1.00288306639866, 1.00345683185285, 1.00518392449607, 1.0080818551325, 1.013951550188, 1.03217016931395, 1.0646970984316, 1.13890069327182, 1.45314157485364, 2.09724000634052; 1.00284513880189, 1.00334073461589, 1.00483166592398, 1.00733042924969, 1.01238048621931, 1.02796073691597, 1.05542748615461, 1.11647221332449, 1.35460688567128, 1.82497183987797; 1.00283682944629, 1.00326928939605, 1.00456966478083, 1.00674697608445, 1.01113942325315, 1.02462437914299, 1.04815719159727, 1.09940879194009, 1.2879608304898, 1.64561032045572; 1.00329934910967, 1.00354447996773, 1.00428050378407, 1.00550931299369, 1.00797480662471, 1.01543403864644, 1.02807301255901, 1.05410032215668, 1.1370595668667, 1.27667353640799; 1.00493370280677, 1.00509133864519, 1.00556434123231, 1.00635299455648, 1.0079314755531, 1.01267611184663, 1.02061296964177, 1.03658189787277, 1.08483165641663, 1.16220451192724; 1.0082099496314, 1.00831954600127, 1.0086482943854, 1.00919607243928, 1.01029111748123, 1.01357213131286, 1.01902645924599, 1.02987923459813, 1.06187268740862, 1.11203831447519; 1.01341075301128, 1.01349109533105, 1.01373205197484, 1.01413341227812, 1.01493525704896, 1.0173338224635, 1.02130841135621, 1.02917221070611, 1.05207076302405, 1.08759133887527; 1.02055448721779, 1.02061569051992, 1.02079923080097, 1.02110489958894, 1.02171537134855, 1.02353991759304, 1.02655828571218, 1.03251272842721, 1.04974356502866, 1.07634460433342; 1.02943075893538, 1.02947876408642, 1.02962271860113, 1.02986244006153, 1.03034112568935, 1.03177118158355, 1.03413496644912, 1.03879129407206, 1.05222519740105, 1.07293262035703; 1.03968665510974, 1.03972518411936, 1.03984071999137, 1.04003310960439, 1.04041725327376, 1.041564650546, 1.04346052313106, 1.04719276076415, 1.05794765935823, 1.07453027993477; 1.05091575080444, 1.05094725491763, 1.05104172492289, 1.05119903411067, 1.05151312659059, 1.05245123964959, 1.05400115405601, 1.0570518469246, 1.06584135589456, 1.0794113758917; 1.06272444629524, 1.0627506054135, 1.06282904784038, 1.06295966903439, 1.06322047753513, 1.06399946734372, 1.06528655888261, 1.06782023265042, 1.07512332807677, 1.08641966249765; 1.07477034892988, 1.07479235240011, 1.07485833393168, 1.074968207086, 1.07518759463145, 1.07584291626895, 1.0769258365524, 1.07905818118525, 1.08520928708625, 1.09474437534767; 1.08677790841906, 1.08679662142856, 1.08685273646968, 1.08694618174342, 1.08713277427591, 1.08769019167808, 1.08861150786242, 1.09042630393675, 1.0956664697493, 1.10380810039455; 1.09853924561766, 1.09855531217341, 1.09860349180281, 1.09868372452655, 1.0988439410057, 1.09932261842318, 1.10011396834262, 1.10167339765528, 1.10618098976507, 1.11320064188411; 1.10990704597111, 1.1099209549981, 1.10996266523763, 1.1100321262765, 1.11017083908205, 1.11058531966622, 1.11127070044324, 1.11262188650428, 1.11653182839406, 1.12263462387947; 1.12078425520571, 1.12079638431193, 1.12083275738759, 1.12089333179633, 1.12101430361411, 1.12137581669106, 1.12197375228244, 1.12315305305123, 1.12656934044836, 1.13191335135503; 1.13111337419617, 1.13112401943828, 1.13115594304562, 1.13120910873864, 1.13131528950622, 1.1316326382829, 1.1321576486921, 1.133193557109, 1.13619765700072, 1.14090677336816; 1.14086676413044, 1.14087616073784, 1.14090434018739, 1.14095127142654, 1.14104500497982, 1.14132518387657, 1.14178880550594, 1.14270395912918, 1.14536059930382, 1.14953335297966; 1.20998897700762, 1.20999232462239, 1.21000236461065, 1.21001908842037, 1.21005250052026, 1.21015245505421, 1.21031812238981, 1.21064610721112, 1.21160534237447, 1.2131333248498; 1.24627002647896, 1.24627150992239, 1.24627595914621, 1.24628337083698, 1.24629818045446, 1.24634250007779, 1.24641600783175, 1.24656172222959, 1.24698925111466, 1.24767439351222] kJ/kg/K.
Dynamic viscosity table - Реальный газМатрица значений газодинамической вязкости для двумерного просмотра таблицы на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [10.3604759816291, 10.3621937105615, 10.367418080323, 10.3763644808926, 10.3951680979376, 10.4591651061333, 10.5933716881858, 10.987254253246, 14.2772531553238, 32.0640438449792; 10.9746289690763, 10.9763664398934, 10.9816387279312, 10.9906266336238, 11.0093642467284, 11.0718587716065, 11.1983236137388, 11.5473941927686, 13.80253919041, 24.9939602435999; 11.5769808861739, 11.5787223615312, 11.583997583134, 11.5929596854945, 11.6115273211419, 11.6724951531801, 11.7924961900945, 12.1087051696631, 13.877110798453, 21.116594552727; 12.1679978404446, 12.1697321846652, 12.1749786474567, 12.1838679911623, 12.2021948975387, 12.2616345418299, 12.3760758859915, 12.6668675990252, 14.1428657176503, 19.3071407602894; 12.7481340945151, 12.7498534307175, 12.7550488382933, 12.7638328050275, 12.7818715111764, 12.8397983982715, 12.9493527652261, 13.219710064689, 14.4977302956073, 18.4912497838941; 13.3178287127886, 13.3195275009732, 13.3246562824217, 13.3333124788606, 13.3510320108467, 13.4074736485989, 13.5126622664861, 13.7661027806947, 14.899955910071, 18.1598898734484; 16.0238079360955, 16.0253666205878, 16.0300598781818, 16.0379392868608, 16.053912766856, 16.1035452030589, 16.191935922972, 16.3896878927643, 17.1441537726836, 18.884784635824; 18.52440681911, 18.5258161888637, 18.5300544205539, 18.5371518302972, 18.5514726042656, 18.5954348735271, 18.6719871639656, 18.8370142902459, 19.4199345833489, 20.6372440527557; 20.8554697382748, 20.8567443227183, 20.8605744863513, 20.8669794187721, 20.8798689481311, 20.9191686895803, 20.986731360858, 21.1292934645023, 21.6108097810363, 22.5597942408407; 23.0448221434545, 23.045979989021, 23.0494578145236, 23.0552684559991, 23.066943007854, 23.1023882980934, 23.1628395000098, 23.2886837392316, 23.7017174154222, 24.4855712668615; 25.1142940198393, 25.1153517007868, 25.1185277377966, 25.1238310913551, 25.134474978366, 25.1667008098841, 25.2213696262148, 25.3341476729655, 25.6971247787102, 26.3680691177854; 27.0812512958046, 27.0822229155161, 27.0851399370654, 27.090008831616, 27.0997734703662, 27.1292797980586, 27.1791493931782, 27.2813713204132, 27.6058089463127, 28.1940892928547; 28.9597031311334, 28.9606004148378, 28.9632938713994, 28.9677883052456, 28.9767971072563, 29.003981220333, 29.049802171496, 29.1432877879835, 29.4369487246637, 29.9617496853132; 30.7610994221431, 30.7619320706261, 30.7644312356394, 30.7686005669006, 30.7769543732151, 30.8021356113189, 30.8444950072474, 30.930615426825, 31.1990251289407, 31.6733383603249; 32.4949104479269, 32.495686507264, 32.4980156297584, 32.5019006419902, 32.5096823953741, 32.5331204679996, 32.572486613314, 32.6523054692036, 32.8995616662979, 33.3326296905506; 34.1690538279474, 34.1697800092973, 34.1719592969339, 34.1755939162799, 34.1828723898823, 34.2047808981699, 34.2415335080216, 34.3158950975646, 34.5451352599228, 34.9437909088635; 35.7902135588225, 35.7908954982821, 35.7929419104473, 35.796354572472, 35.8031872716339, 35.8237437459906, 35.8581950302175, 35.9277821776786, 36.141470539637, 36.5109227626193; 37.3640817965628, 37.3647242614964, 37.366652136349, 37.3698668579186, 37.3763022640149, 37.3956556877903, 37.4280654747596, 37.4934390588987, 37.6935517485496, 38.037872360799; 38.8955445574042, 38.8961516091219, 38.8979731565972, 38.9010103740854, 38.9070896826512, 38.9253661946702, 38.9559530260828, 39.0175798676091, 39.2057292225718, 39.5281681110305; 40.3888261334681, 40.3894012555341, 40.3911269454317, 40.3940041720465, 40.3997626466744, 40.4170699132082, 40.4460193409127, 40.5042924094875, 40.6818132979733, 40.9850102421168; 41.8476027037491, 41.8481489035896, 41.8497877724624, 41.8525201165967, 41.8579881512737, 41.8744187556912, 41.901889650535, 41.9571430391398, 42.1251545145845, 42.4112860620607; 43.275092666491, 43.2756125563266, 43.27717245166, 43.2797730284532, 43.2849769878333, 43.3006110869677, 43.3267405070731, 43.3792607438865, 43.5387111552397, 43.8095952349356; 56.3222978677009, 56.3226454260967, 56.3236881526017, 56.3254262008214, 56.3289029348368, 56.3393381859437, 56.3567467614485, 56.3916232579666, 56.4966803757243, 56.6729203832773; 68.0659308723044, 68.0661891931937, 68.0669641709277, 68.0682558505842, 68.0708393968717, 68.0785915136088, 68.0915165160473, 68.1173836790054, 68.1951058070175, 68.324944028235] s*μPa.
Thermal conductivity table - Реальный газМатрица значений теплопроводности для двумерного просмотра таблицы на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [14.0896194596466, 14.0962928994967, 14.1164979631452, 14.1507959891554, 14.2217750346856, 14.4546939871274, 14.9161812046845, 16.179147415959, 25.804405174674, 52.7180018225101; 14.9897852748967, 14.9959964117649, 15.0147814269664, 15.0465994004966, 15.1121738136527, 15.3249205125914, 15.7364707474682, 16.804366372496, 22.9562135535487, 43.3833329114209; 15.8762358183473, 15.8820425495945, 15.8995893400156, 15.9292585639261, 15.9902051816438, 16.1862002209989, 16.5586124847781, 17.4902098051164, 22.1528330719619, 36.7631825210105; 16.7494370491423, 16.7548870807582, 16.7713444308513, 16.7991324227521, 16.8560641436321, 17.0378636225901, 17.3785258158075, 18.208203678567, 22.0215304626411, 32.8930646908785; 17.6098605465768, 17.6149936632712, 17.630484995726, 17.6566114067637, 17.7100224746424, 17.8796016859028, 18.1938407516341, 18.9436656412164, 22.1982657206096, 30.777075291909; 18.4579748810943, 18.4628246117595, 18.4774535090791, 18.5021011959309, 18.5523972214712, 18.711323043571, 19.0031367814908, 19.6882500463792, 22.5419671243229, 29.6342111066617; 22.5295267397569, 22.5333162187732, 22.5447280689821, 22.5638923617408, 22.6027614529468, 22.7236585032217, 22.9392024892054, 23.4208794883241, 25.2225807004481, 29.1026020666553; 26.3559981789686, 26.3590969468369, 26.3684204301145, 26.3840499604917, 26.4156464271078, 26.513103457303, 26.6842088495029, 27.0572951588736, 28.3894828113755, 31.116172718458; 29.9792852821715, 29.9818997749358, 29.9897623413869, 30.00293009458, 30.0295024972172, 30.1110920118903, 30.2531619878245, 30.5589676635475, 31.6266997546166, 33.7713242983997; 33.4325033482028, 33.4347601010226, 33.4415445093619, 33.452898913298, 33.4757833616242, 33.5458253676961, 33.6670810329056, 33.9257157838018, 34.8145797429682, 36.5779479385118; 36.7418926226882, 36.7438747571878, 36.7498320768626, 36.7597972498181, 36.7798631433013, 36.8411331524036, 36.9467440951269, 37.1704725669481, 37.9301765555925, 39.4231380752276; 39.9284529105416, 39.9302178746677, 39.9355214503588, 39.9443896273473, 39.9622338457127, 40.0166204072958, 40.1100512227945, 40.3069184840544, 40.9690202447697, 42.2600441586569; 43.0091886076603, 43.0107777144628, 43.0155521112874, 43.0235329814107, 43.0395826599714, 43.0884283290468, 43.1721143078645, 43.3476855159646, 43.9335022352695, 45.0680736353814; 45.9980307084909, 45.9994746322735, 46.0038122846688, 46.0110612730578, 46.0256323609001, 46.0699251693948, 46.1456429179092, 46.3039277327615, 46.8285393394153, 47.8384752869958; 48.9065184578233, 48.9078405799009, 48.9118119135018, 48.9184473324447, 48.9317799444647, 48.9722677483055, 49.0413526520279, 49.1853349000785, 49.6597989829678, 50.5682381944555; 51.7443071656044, 51.745525704373, 51.7491855737184, 51.7552995100503, 51.767580290433, 51.8048425014379, 51.8683232820388, 52.0002826738489, 52.4329446456495, 53.257237057186; 54.5195506971908, 54.5206801157423, 54.5240720551906, 54.5297375484385, 54.5411143746451, 54.5756088111794, 54.634294449072, 54.7560113342558, 55.1533210316785, 55.9068028282042; 57.2391930354411, 57.240245001546, 57.2434041225393, 57.2486800512407, 57.2592720210842, 57.2913665575319, 57.3459044849862, 57.4587952617007, 57.8258378690484, 58.5189735848795; 59.909193195724, 59.9101772544579, 59.9131322744835, 59.9180667746078, 59.927971180289, 59.9579657490833, 60.0088820020188, 60.1140915894389, 60.4549450900886, 61.0960905721369; 62.5347007241231, 62.5356247803198, 62.5383994775854, 62.5430323913023, 62.5523297075283, 62.5804719765559, 62.6281996229267, 62.7266663614742, 63.0446493817009, 63.6405775919021; 65.1201941202401, 65.1210647917066, 65.1236790697485, 65.1280437362695, 65.1368012634004, 65.1632980493667, 65.208197772669, 65.3007000594371, 65.5985480944572, 66.1548211331343; 67.6695911218085, 67.6704140026442, 67.6728846837353, 67.6770092731228, 67.6852838475087, 67.7103095833674, 67.7526848810435, 67.8398753764544, 68.1198688564118, 68.6411071959795; 91.7767359068442, 91.777262593984, 91.7788435541879, 91.7814814816141, 91.7867685465899, 91.8027190941739, 91.8295990025123, 91.8844513412603, 92.0574313529676, 92.3717892854824; 114.482791123862, 114.483174899984, 114.484326734451, 114.48624814467, 114.490097281331, 114.501695087767, 114.521191867175, 114.560805453965, 114.684476478976, 114.905858092359] mW/m/K.
Isothermal bulk modulus table - Реальный газМатрица значений изотермических объемных модулей для двумерного просмотра таблицы на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [0.00999390291790365, 0.019975596477506, 0.0498471914323395, 0.0993868331912267, 0.197531539031374, 0.484259268054388, 0.934728751330763, 1.71724988255064, 2.82175958388315, 17.9919018393343; 0.00999501582294484, 0.019980055533591, 0.049875200783815, 0.0994998167287049, 0.197991211869307, 0.487286155539529, 0.947989796271856, 1.78170846489774, 3.51015719198841, 10.7214594343083; 0.00999589475132194, 0.0199835757487714, 0.049897286918626, 0.0995887316618911, 0.198351512022939, 0.489628938251755, 0.958019328446712, 1.82784028886759, 3.90652386037032, 8.82854192149657; 0.0099965989898174, 0.019986395438532, 0.0499149614555173, 0.0996597753736587, 0.198638486959409, 0.491476766853061, 0.965793651429376, 1.8622384486163, 4.16822627329493, 8.63159094055481; 0.00999717031901561, 0.0199886824058013, 0.0499292860323451, 0.0997172816775755, 0.198870192541928, 0.492957196986466, 0.971938886453558, 1.88865947552405, 4.35409769664694, 8.80496894225828; 0.00999763885669209, 0.0199905575293509, 0.0499410238357645, 0.09976435529279, 0.199059473751491, 0.494159033891154, 0.976874655018731, 1.90941822598397, 4.49230805929173, 9.03075785062252; 0.00999904969083958, 0.0199962017056947, 0.0499763157291795, 0.099905628722424, 0.199625422103725, 0.497712504275578, 0.991197318806328, 1.96746753165082, 4.84750864309542, 9.81988814731239; 0.00999968937543632, 0.0199987597506444, 0.0499922905319115, 0.0999694417192566, 0.199879988705673, 0.499290875622076, 0.99742780597502, 1.9917193153671, 4.98305568535804, 10.1656019796519; 0.0100000107657759, 0.0200000446683482, 0.0500003092207186, 0.100001436447427, 0.200007331564404, 0.500075036239648, 1.00048844086038, 2.0033761441506, 5.04492274361954, 10.3235244831897; 0.0100001818834321, 0.0200007286818531, 0.0500045757502084, 0.100018445745085, 0.200074917321734, 0.500489132153313, 1.00209119595608, 2.00937998338643, 5.07536569274062, 10.3970361107304; 0.0100002753602103, 0.0200011022772309, 0.0500069048874091, 0.100027723548317, 0.200111720745558, 0.500713487337442, 1.00295213774867, 2.01254849426626, 5.09054105189364, 10.4290658432466; 0.0100003261002374, 0.0200013050236998, 0.0500081680546832, 0.10003274966352, 0.200131614263656, 0.500833938761101, 1.00340895811156, 2.01418774348902, 5.09767889148856, 10.4394281011518; 0.0100003522309734, 0.020001409397665, 0.0500088176038191, 0.100035329341532, 0.200141785852635, 0.500894802476762, 1.00363498281765, 2.01496079090984, 5.10036467376937, 10.4380608503546; 0.0100003637388679, 0.0200014553232053, 0.0500091026538814, 0.100036456359626, 0.200146189184624, 0.500920394361745, 1.00372493336464, 2.01522723999957, 5.10050925168426, 10.4302658232288; 0.0100003663834363, 0.0200014658244477, 0.0500091668449028, 0.100036703546432, 0.200147101823945, 0.500924696260925, 1.00373311072209, 2.01519203184266, 5.0991858431757, 10.4190022258625; 0.010000363608138, 0.0200014546662049, 0.0500090960380804, 0.100036413225327, 0.200145884159056, 0.50091604682661, 1.00369181722325, 2.01497646633471, 5.09702101425378, 10.4059756798434; 0.0100003575307486, 0.0200014303136357, 0.0500089430294319, 0.100035795841818, 0.200143372106845, 0.500899562667401, 1.00362082635598, 2.01465443675056, 5.09439104481377, 10.3921899924774; 0.0100003494824879, 0.0200013980876295, 0.0500087409998702, 0.100034983623855, 0.200140090642286, 0.500878452458178, 1.00353250756031, 2.01427193112161, 5.09152635088116, 10.3782418599722; 0.0100003403137851, 0.0200013613871755, 0.0500085111420191, 0.100034061002855, 0.200136374797818, 0.500854760597534, 1.00343471996805, 2.01385799749085, 5.08856963592464, 10.3644851864513; 0.0100003305738062, 0.020001322407037, 0.0500082671375832, 0.100033082469423, 0.200132440659468, 0.500829803088868, 1.00333250556547, 2.01343113818249, 5.08560952488836, 10.3511260030461; 0.010000320619021, 0.0200012825717463, 0.0500080178646851, 0.100032083368648, 0.200128428277648, 0.50080443076327, 1.00322911019209, 2.01300315461294, 5.08270063956026, 10.3382789225521; 0.0100003106805437, 0.0200012428047909, 0.0500077690769735, 0.100031086594575, 0.200124428270713, 0.500779192346422, 1.0031266152441, 2.01258152001199, 5.07987590059229, 10.3260015341067; 0.0100002276847675, 0.0200009107668482, 0.0500056928131132, 0.100022774714135, 0.200091126444364, 0.500570052304359, 1.00228355378324, 2.0091599660732, 5.05768572125532, 10.2331043051344; 0.0100001747871207, 0.0200006991625897, 0.0500043700304798, 0.100017481881046, 0.200069941554726, 0.500437395676774, 1.00175129454241, 2.00701846253067, 5.04409493230387, 10.177673467778] MPa.
Isobaric thermal expansion coefficient table - Реальный газМатрица значений коэффициентов изобарного теплового расширения для двумерного табличного просмотра на основе давления и температуры. Размер матрицы должен соответствовать размерам векторов давления и температуры. Строки таблицы соответствуют значениям вектора температуры, а столбцы - значениям вектора давления.
Значение по умолчанию: [0.00667922012518017, 0.00669181264110188, 0.00672982638662978, 0.00679398124264439, 0.00692537286982025, 0.00734607851757868, 0.00815022150220267, 0.0102947700145685, 0.0286130234990625, 0.0187953609548895; 0.00625983959082828, 0.00626970330044927, 0.00629944001931492, 0.0063494918362647, 0.00645147598349833, 0.00677332847886827, 0.00736905474929384, 0.00884048760073163, 0.0171339202490674, 0.0215315077643186; 0.00589018585424886, 0.00589803389264854, 0.00592166917961251, 0.00596136776571166, 0.00604193334161856, 0.00629337413340494, 0.00674772192415558, 0.00781179743638987, 0.0126760057430892, 0.0188265238969795; 0.00556187450638498, 0.00556820302846878, 0.00558724622228694, 0.00561917817400221, 0.00568377600485627, 0.00588362426414759, 0.00623812701166661, 0.00703668964338148, 0.0102469955676518, 0.0149536825294414; 0.00526831453344121, 0.00527347724162598, 0.00528900187610229, 0.00531499852393791, 0.00536745444819242, 0.00552860555277807, 0.00581033085505093, 0.00642649496887873, 0.00869646281395399, 0.012066880795797; 0.00500425061604882, 0.00500850505700949, 0.0050212913702516, 0.00504267877028035, 0.00508574365995129, 0.00521729340118635, 0.00544459697246268, 0.00593041440285951, 0.0076105627631654, 0.0100682280023522; 0.00400181304245358, 0.00400362618568443, 0.00400906621781262, 0.00401813493211499, 0.00403627972376539, 0.00409077021034855, 0.00418174921054286, 0.00436400960219121, 0.00490100541701872, 0.00562155604159635; 0.00333421185313783, 0.00333509006258143, 0.00333772282956964, 0.00334210457480867, 0.00335084484885457, 0.00337688044325411, 0.00341965705023207, 0.00350288036408, 0.00373210009503289, 0.0040224471305652; 0.00285760133449809, 0.00285805953708679, 0.002859432498067, 0.00286171528786412, 0.0028662604025581, 0.00287973354731443, 0.00290165734133489, 0.00294356774142556, 0.00305431746464114, 0.00318740088788344; 0.00250024882385804, 0.00250049745078393, 0.00250124215161053, 0.00250247939627841, 0.00250493924559049, 0.0025122030852077, 0.00252393267225762, 0.00254603777605415, 0.00260236336428197, 0.0026655593424356; 0.00222235848069695, 0.00222249460364612, 0.00222290216059238, 0.00222357872330766, 0.00222492178356112, 0.00222887152831193, 0.00223519655385453, 0.00224692658003741, 0.00227548830007393, 0.0023039296686364; 0.00200007258789285, 0.00200014508258874, 0.00200036200840209, 0.00200072169593176, 0.00200143415322425, 0.0020035169729466, 0.00200681155082699, 0.00201277258031385, 0.0020261922956013, 0.00203612832096266; 0.00181821703439595, 0.00181825218577952, 0.00181835725159714, 0.00181853107073621, 0.00181887389835542, 0.00181986446354205, 0.00182139265566498, 0.00182401402332969, 0.00182881438125047, 0.00182849858742558; 0.0016666793946039, 0.00166669207675119, 0.00166672984892135, 0.00166679189109629, 0.00166691257836838, 0.00166724787274696, 0.00166772010434241, 0.00166835822480996, 0.00166812873286004, 0.00166203844048902; 0.00153846054408761, 0.00153845951685567, 0.00153845623835195, 0.00153845012018689, 0.0015384354465394, 0.00153837222503799, 0.00153820477492471, 0.00153765053910512, 0.00153446053814666, 0.00152514199244349; 0.0014285620398155, 0.00142855262711849, 0.00142852424563152, 0.00142847646666545, 0.0014283791330723, 0.00142807314680965, 0.00142751797086101, 0.00142624811075033, 0.00142133264209363, 0.00141028344512266; 0.00133331886909244, 0.00133330438715713, 0.00133326083537194, 0.0013331878969186, 0.00133304070781509, 0.00133258880731091, 0.00133180225897506, 0.00133011148807634, 0.00132422665389017, 0.00131234790632645; 0.00124998256666653, 0.00124996512008288, 0.00124991270097266, 0.00124982507210603, 0.00124964883188495, 0.00124911237594876, 0.00124819330564196, 0.0012462672139215, 0.00123988413227689, 0.00122772507871996; 0.00117645154049269, 0.00117643248270835, 0.00117637524921376, 0.00117627966023511, 0.0011760877378041, 0.00117550611047333, 0.00117451781904419, 0.00117247471993822, 0.00116588996983256, 0.00115378631688242; 0.0011110913270673, 0.00111107153532981, 0.00111101211403981, 0.00111091292547076, 0.00111071397803639, 0.00111011264786176, 0.00110909595498133, 0.00110701172424232, 0.00110041248132117, 0.00108856745884026; 0.00105261162892232, 0.00105259167294376, 0.00105253176935347, 0.00105243181158577, 0.00105223145483156, 0.00105162691347276, 0.00105060815541382, 0.00104853139690437, 0.00104203499016234, 0.00103056828403983; 0.000999980252515709, 0.000999960500382609, 0.000999901216143385, 0.000999802316594989, 0.000999604173050738, 0.000999007033534597, 0.00099800307517343, 0.000995964605933906, 0.000989643139947452, 0.00097862116221275; 0.00066665347214985, 0.000666640277074793, 0.000666600688508808, 0.000666534696481079, 0.000666402671244935, 0.000666006273741644, 0.000665344588714039, 0.00066401774733083, 0.00066001610662481, 0.000653313601854791; 0.000499991591899168, 0.000499983183702468, 0.000499957958539613, 0.000499915914707016, 0.00049983182004726, 0.000499579482293665, 0.000499158754482985, 0.00049831678545942, 0.000495788736070635, 0.000491579671000215] 1/K.
Minimum valid temperature - Идеальный газ, полужесткий газ или реальный газСамая низкая температура, допустимая в газовой сети. При моделировании возникает ошибка, когда температура выходит за пределы допустимого диапазона. Для полуперфектного или реального газа в качестве допустимого диапазона температур вместо указания этого параметра можно использовать самые низкие и самые высокие значения вектора температуры.
Maximum valid temperature - Идеальный газ, полужесткий газ или реальный газМаксимально допустимая температура в газовой сети. При моделировании возникает ошибка, когда температура выходит за пределы допустимого диапазона. Для полуперфектного или реального газа в качестве допустимого диапазона температур вместо указания этого параметра можно использовать самые низкие и самые высокие значения вектора температуры.
Minimum valid pressure - Идеальный газ, полужесткий газ или реальный газНаименьшее допустимое давление в газовой сети. При моделировании возникает ошибка, когда давление выходит за пределы допустимого диапазона. Для реального газа в качестве допустимого диапазона давлений вместо указания этого параметра можно использовать самые низкие и самые высокие значения вектора давления.
Maximum valid pressure - Идеальный газ, полужесткий газ или реальный газМаксимально допустимое давление в газовой сети. При моделировании возникает ошибка, когда давление выходит за пределы допустимого диапазона. Для реального газа в качестве допустимого диапазона давлений вместо указания этого параметра можно использовать самые низкие и самые высокие значения вектора давления.
Valid temperature range parameterization - Полупроверенный газRange of gas property vectors (по умолчанию) | Specified minimum and maximum temperaturesВыберите, как блок определяет допустимый диапазон температур:
Range of gas property vectors - используйте самые низкие и самые высокие значения вектора «Температура» в разделе «Физические свойства».
Specified minimum and maximum temperatures - используйте значения параметров Минимальная допустимая температура (Minimum valid temperature) и Максимальная допустимая температура (Maximum
Valid pressure-temperature region parameterization - Реальный газRange of gas property tables (по умолчанию) | Specified minimum and maximum values | Validity matrixВыберите, как блок определяет допустимую область давления и температуры:
Range of gas property tables - используйте самые низкие и самые высокие значения вектора «Температура» и вектора «Давление» в разделе «Физические свойства».
Specified minimum and maximum values - используйте значения параметров Минимальная допустимая температура, Максимальная допустимая температура, Минимальное допустимое давление и Максимальное допустимое давление.
Validity matrix - используйте параметр Матрица достоверности давление-температура, чтобы указать допустимые пары давление-температура.
Pressure-temperature validity matrix - Реальный газМатрица индикаторов достоверности, где строки соответствуют вектору «Температура», а столбцы - вектору «Давление» в разделе «Физические свойства». Индикатор достоверности: 1 для действительных пар давление-температура и 0 для недопустимых пар давление-температура.
Активируется, если для параметра Параметризация допустимой области давления-температуры установлено значение Validity matrix.
Atmospheric pressure - Идеальный газ, полужесткий газ или реальный газАбсолютное давление окружающей среды.
Mach number threshold for flow reversal - Идеальный газ, полужесткий газ или реальный газЧисло М, ниже которого происходит реверсирование потока. Во время реверсирования потока расход энергии в портах плавно переходит между значением выше по потоку и значением ниже по потоку.
