Шина для консервации соединительных линий
Simscape/Утилиты

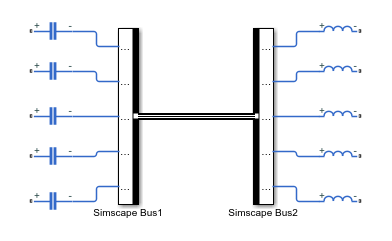

Блок Simscape Bus объединяет соединения в линию Simscape Bus. Этот блок можно также использовать для доступа к одному или нескольким соединениям из существующей линии шины Simscape. Физические линии связи являются неориентированными, поэтому блок может служить как создателем шины, так и селектором шины. Обычно модель имеет два блока Simscape Bus, обращенных друг к другу, с подключенными портами шины.

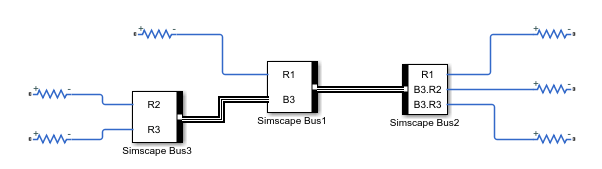

Однако модель может также содержать иерархию блоков шины Simscape.

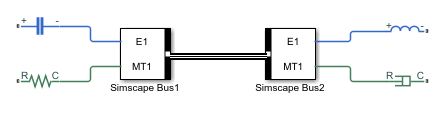

Сохранение соединений, связанных в линию шины Simscape, может принадлежать различным доменам.
Блок объединяет только Simscape™ сохраняющие соединения, то есть ненаправленные соединительные линии между консервационными портами Simscape или портами Simscape Multibody™. Он не работает с другими типами соединений, такими как физические сигнальные линии или линии подключения Simscape Electrical™ Specialized Power Systems. Дополнительные сведения о сохранении соединений см. в разделе Физическое сохранение портов.
Блок шины Simscape может иметь порты с двух сторон:
Сторона родительского элемента (пучка), обозначенная черной лентой. Эта сторона содержит один порт шины, связывающий все соединения, поступающие в блок на дочерней стороне.
Дочерняя сторона (элементы), противоположная родительской стороне. По умолчанию эта сторона не имеет портов. Порты добавляются путем перетаскивания линий соединения на эту сторону блока или с помощью диалогового окна блока. Элементы, входящие в блок на дочерней стороне, могут быть либо сохраняющими линии соединения, либо линиями шины Simscape. При каждом добавлении порта на дочерней стороне соответствующее соединение добавляется в список соединений внутри блока.
Имена соединений отображаются на значке блока, рядом с соответствующими портами на дочерней стороне и в списке «Строки иерархии» в диалоговом окне блока. При необходимости эти имена можно изменить в диалоговом окне или непосредственно на значке, щелкнув и введя новое имя.
Диалоговое окно блока содержит следующие кнопки:
 | Добавьте новое имя соединения в список «Строки иерархии». Имена соединений по умолчанию: Connection1, Connection2и так далее. При необходимости эти имена можно изменить, выбрав строку, щелкнув ее еще раз и введя новое имя. При добавлении соединения с помощью этой кнопки на дочерней стороне блока появляется порт сохранения скругления, аналогичный порту блока порта подключения. Тип домена этого консервационного порта определяется после его подключения к консервационному порту в другом блоке. После этого можно подключить только один и тот же тип порта к соответствующему соединению на второй шине. Также можно добавить соединения непосредственно на холсте, перетащив линию соединения с консервационного порта на другом блоке на дочернюю сторону блока Simscape Bus. |
 | Удаление выбранного соединения из списка «Строки иерархии». Для неподключенных портов их также можно удалить или отредактировать непосредственно на холсте. |
 | Обновите список «Строки иерархии» после добавления или удаления соединений на холсте. |
Чтобы добавить подключения к блоку шины Simscape, выполните следующие действия.
Выберите порт сохранения на другом блоке. Или для создания иерархии блоков шины Simscape выберите порт шины на родительской стороне другого блока шины Simscape.
Перетащите линию соединения из выбранного порта на дочернюю сторону первого блока шины Simscape.
Новое соединение с именем по умолчанию автоматически добавляется в список блокированных соединений. При необходимости можно изменить имя соединения в верхнем синем поле. После завершения редактирования выберите имя соединения в нижнем синем поле для создания соединения.
При удалении линии соединения соответствующий порт на дочерней стороне блока не удаляется. Его можно использовать повторно, подключив другой блок.
Для удаления неиспользуемых портов:
Выберите порт сохранения скругления на дочерней стороне блока шины Simscape. Убедитесь, что выбран только порт, а не весь блок.
В меню многоточия выберите Удалить порт. Удаление порта также удаляет соответствующее имя в списке блоковых соединений.
Hierarchy Strings - Список имен соединенийСписок имен соединений, соответствующих сохраняющим линиям, подключенным к блоку шины Simscape. По умолчанию этот список пуст. Каждый раз при добавлении соединения на дочерней стороне блока появляется сохраняющий порт. Используйте кнопки или в диалоговом окне блока для добавления или удаления соединений.
Можно также добавлять и удалять соединения непосредственно на холсте модели, как описано в разделе Работа с блоком на холсте модели.
