Откройте обозреватель результатов Simscape для взаимодействия с записанными данными моделирования
sscexplore( открывает новое окно обозревателя результатов Simscape™, содержащее записанные данные моделирования для указанного узла в переменной журнала моделирования. Перед вызовом этой функции необходимо иметь переменную журнала моделирования в текущей рабочей области. Создайте переменную журнала моделирования путем моделирования модели с включенным протоколированием данных или загрузите ранее сохраненную переменную из файла. Если node)node является именем переменной журнала моделирования, то окно Simscape Results Explorer содержит данные для всей модели. Если node является именем узла в дереве данных моделирования, то окно Simscape Results Explorer содержит данные только для этого узла.
Откройте пример модели двигателя постоянного тока с постоянным магнитом:
ssc_dcmotor
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования:
sim('ssc_dcmotor');Ознакомьтесь с данными моделирования:
sscexplore(simlog_ssc_dcmotor)

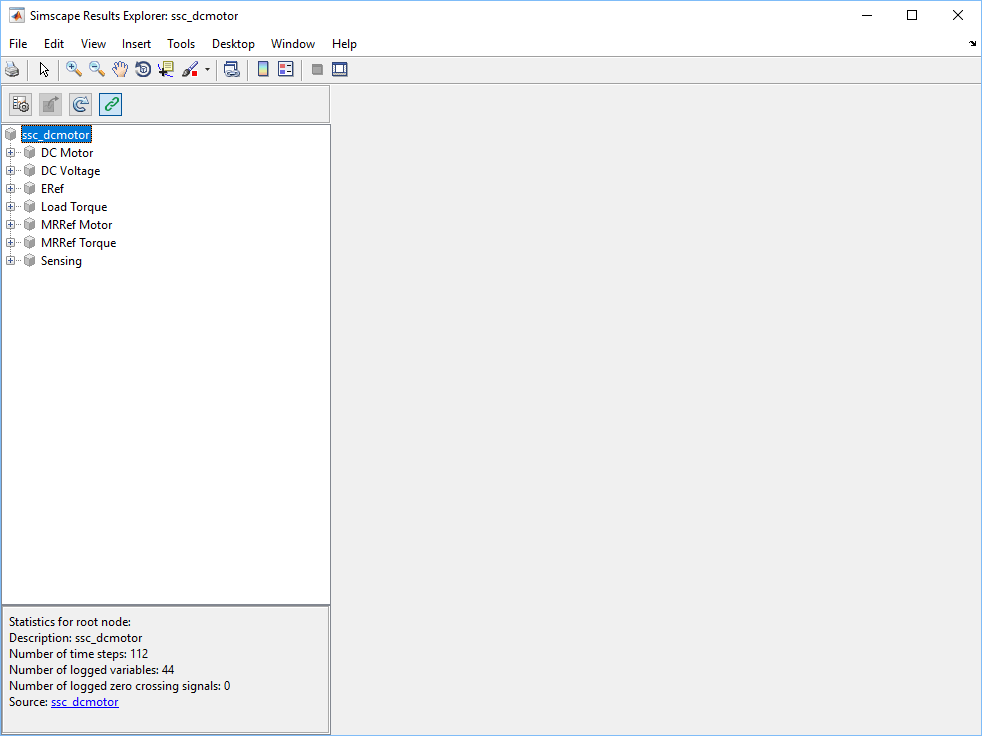

Откроется новое окно обозревателя результатов Simscape. Он содержит записанные данные моделирования для всей модели. Корневой узел, ssc_dcmotor, по умолчанию выбран на левой панели. При развертывании и выборе узлов на левой панели соответствующие графики появляются на правой панели.
Откройте пример модели двигателя постоянного тока с постоянным магнитом:
ssc_dcmotor
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования:
sim('ssc_dcmotor');Ознакомьтесь с данными моделирования:

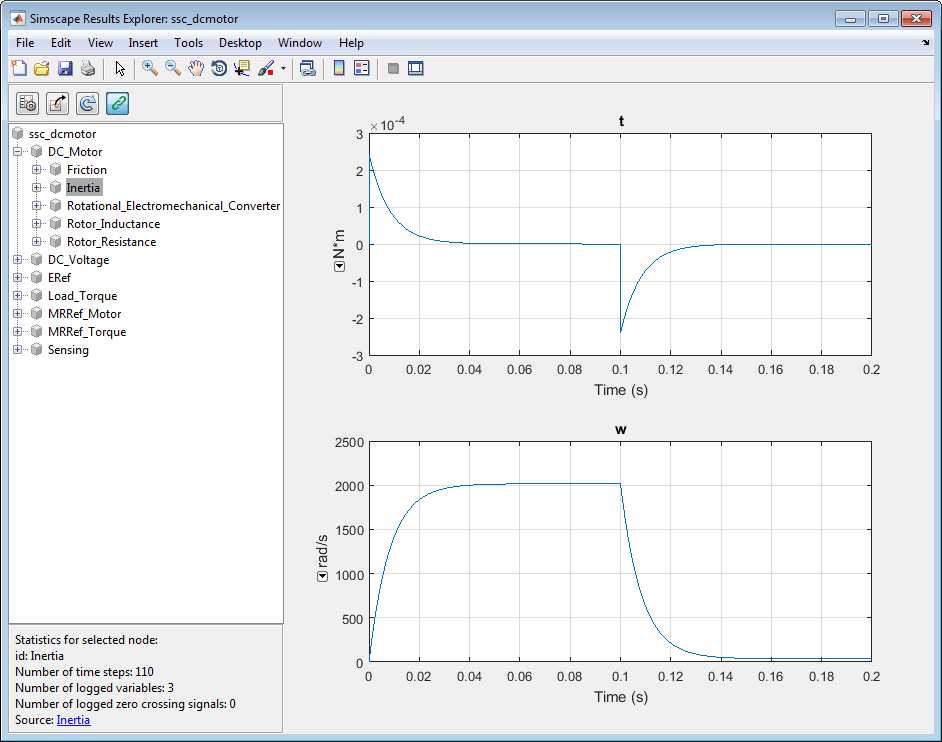

sscexplore(simlog_ssc_dcmotor,'DC_Motor.Inertia')Откроется новое окно обозревателя результатов Simscape. Он содержит записанные данные моделирования для всей модели, но исследование данных начинается с узла, указанного nodepath аргумент. Этот узел соответствует блоку инерции в подсистеме двигателя постоянного тока.
Откройте пример модели двигателя постоянного тока с постоянным магнитом:
ssc_dcmotor
В этом примере модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования:
sim('ssc_dcmotor');Ознакомьтесь с данными моделирования:
sscexplore(simlog_ssc_dcmotor.DC_Motor.Inertia)

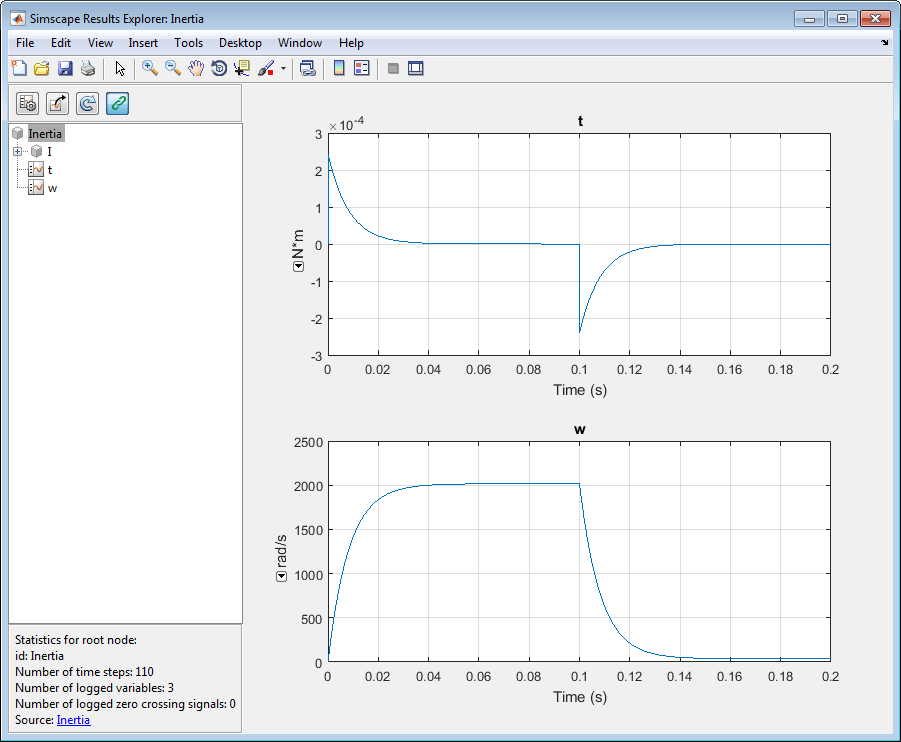

Откроется новое окно обозревателя результатов Simscape. Он содержит только записанные данные моделирования для узла, указанного в node аргумент. Этот узел соответствует блоку инерции в подсистеме двигателя постоянного тока.
