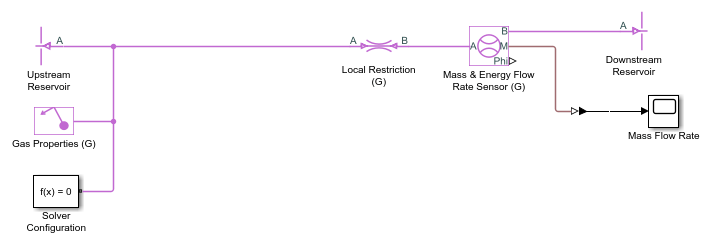

Откройте модель, созданную в учебном пособии «Простая газовая модель», путем ввода ssc_gas_tutorial_step1.

Изменение блока «Резервуар выше по течению» на Atmospheric pressure, но держите температуру 400 К.

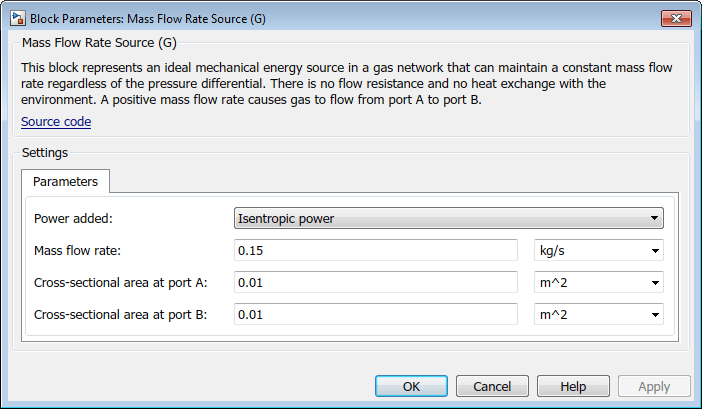

Добавьте блок источника массового расхода (G) выше локального ограничения. Установите параметр Массовый расход 0.15 кг/с.

Моделирование модели. Массовый расход через ограничение теперь составляет 0,15 кг/с.

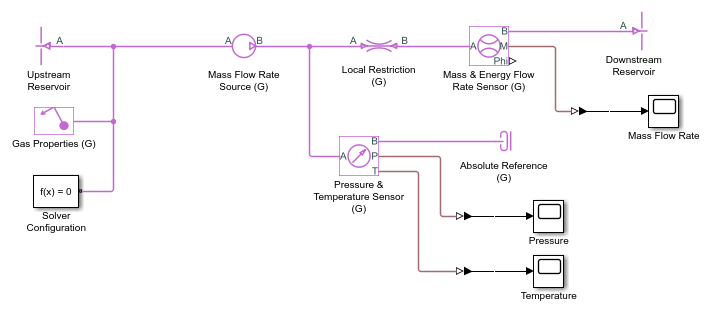

Для измерения абсолютного давления и температуры перед локальным ограничением добавьте блок датчика давления и температуры (G) и подключите блок абсолютного эталона (G) к узлу B датчика. Продублируйте пару блок «converter-scope», чтобы добавить в модель области «Pressure» и «Temperature», как показано на диаграмме.

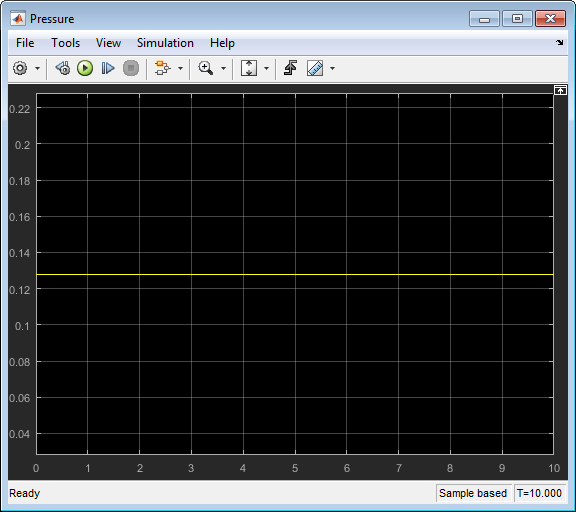

Моделирование модели. Для подачи 0,15 кг/с газа через ограничение блок источника массового расхода (G) увеличил давление от атмосферного (как указано блоком резервуара выше по потоку) почти до 0,13 МПа.

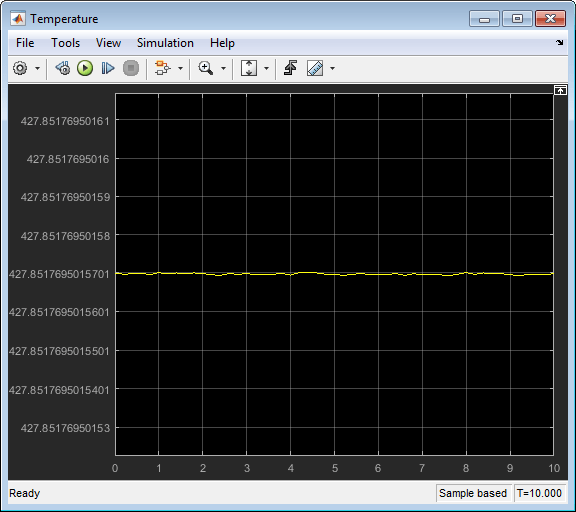

Температура выше по потоку от ограничителя составляет приблизительно 427 К, а не 400 К (как определено блоком резервуара выше по потоку).

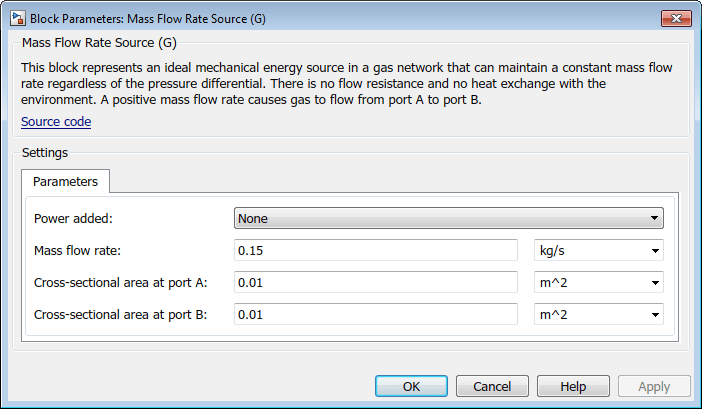

Причиной повышения температуры является то, что источник должен выполнять работу, поднимать давление и приводить в движение желаемый расход через систему, которая добавляет энергию газу. Таким образом, источник может рассматриваться как идеализированный компрессор или насос. Однако наше намерение состоит только в том, чтобы указать граничное состояние выше по потоку 400 К и 0,15 кг/с, независимо от того, имеется ли компрессор выше по потоку или нет. Поэтому в диалоговом окне Источник массового расхода (G) переключите добавленный параметр мощности на None.

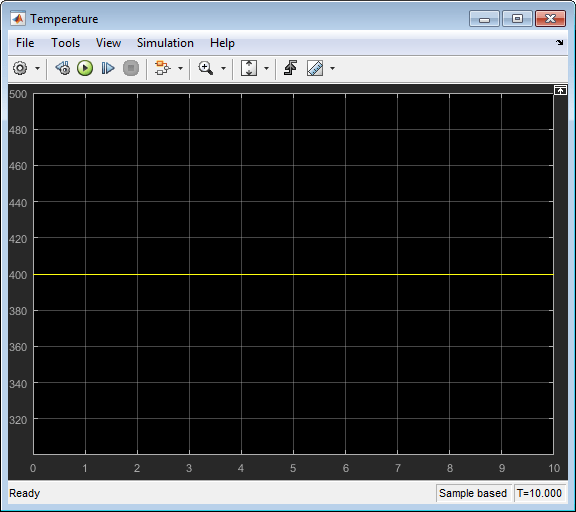

Моделирование модели. Температура выше по потоку от ограничения теперь составляет 400 К.
