В этом примере создается простая газовая модель с разомкнутым контуром. Модель состоит из локального ограничения между двумя резервуарами. Локальное ограничение представляет собой клапан или отверстие. Блоки резервуара устанавливают граничные условия для локального ограничения.
Блоки резервуаров полезны для установки граничных условий давления и температуры. Если необходимо, чтобы граничные условия давления и температуры менялись с течением времени, используйте контролируемые блоки резервуаров.
Чтобы открыть законченную модель, в окне команд MATLAB ® введитеssc_gas_tutorial_step1.
Чтобы создать эту модель, выполните следующие действия.
В окне команды MATLAB введите:

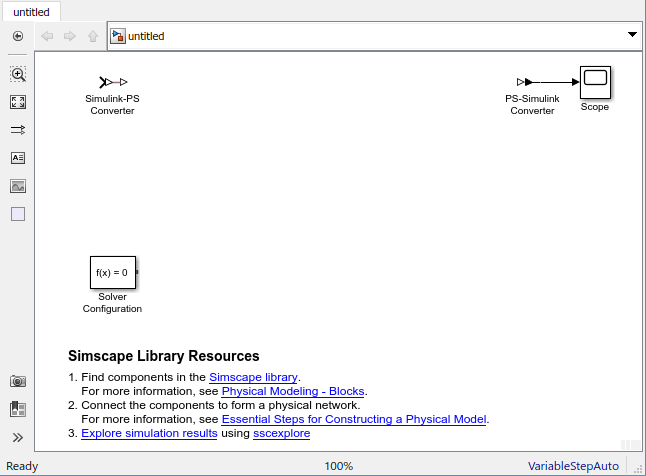

ssc_new
Примечание
По умолчанию Simulink ® Editor скрывает имена автоматических блоков в схемах модели. Для отображения имен скрытых блоков в учебных целях снимите флажок «Скрыть имена автоматических блоков». Дополнительные сведения см. в разделе Управление именами блоков и портами.
Удалите блок конвертера Simulink-PS.
Для уменьшения загроможденности диаграммы щелкните правой кнопкой мыши блок PS-Simulink Converter и в контекстном меню выберите «Формат» > «Показать имя блока» > «Выкл».
Добавьте следующие блоки.
| Имя блока | Библиотека | Количество |
|---|---|---|
| Локальное ограничение (G) | Газ/Элементы | 1 |
| Резервуар (G) | Газ/Элементы | 2 |
| Свойства газа (G) | Газ/Инженерные системы | 1 |
| Датчик массового расхода и расхода энергии (G) | Газ/датчики | 1 |
Измените имена блоков резервуаров и подключите блоки, как показано на схеме.

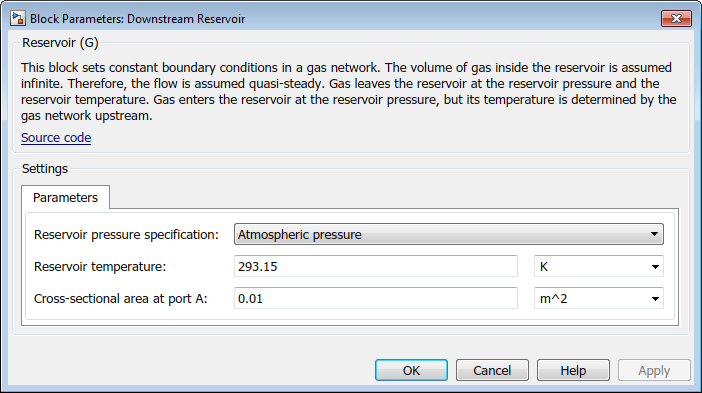

Выйдите из блока ниже по течению при стандартных атмосферных условиях.

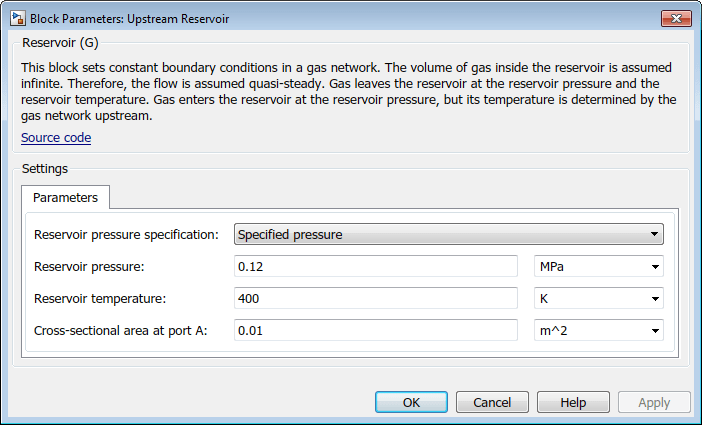

Заменить верхний по потоку блок резервуара заданным давлением 0,12 МПа и температурой 400 К.

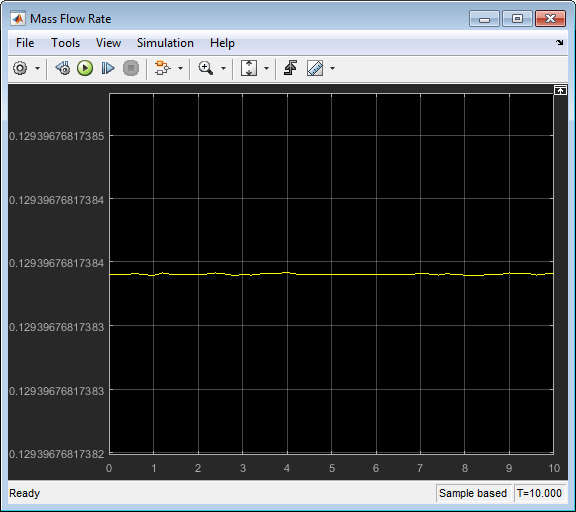

Моделирование модели. Массовый расход через ограничение составляет приблизительно 0,13 кг/с.
