Линия развязки

Линия однофазного разделения распределенных параметров

  • Библиотека:
  • Simscape/Electrical/Специализированные энергосистемы/Элементы электросети

  • Decoupling Line block

Описание

Блок «Линия развязки» реализует однофазную модель линии с распределенными параметрами, которая передает электрический сигнал, поступающий в его порт сохранения, в соответствующий блок «Линия развязки» в модели. Два блока разделительной линии образуют пару, которая представляет передающие и приемные концы однофазной линии передачи.

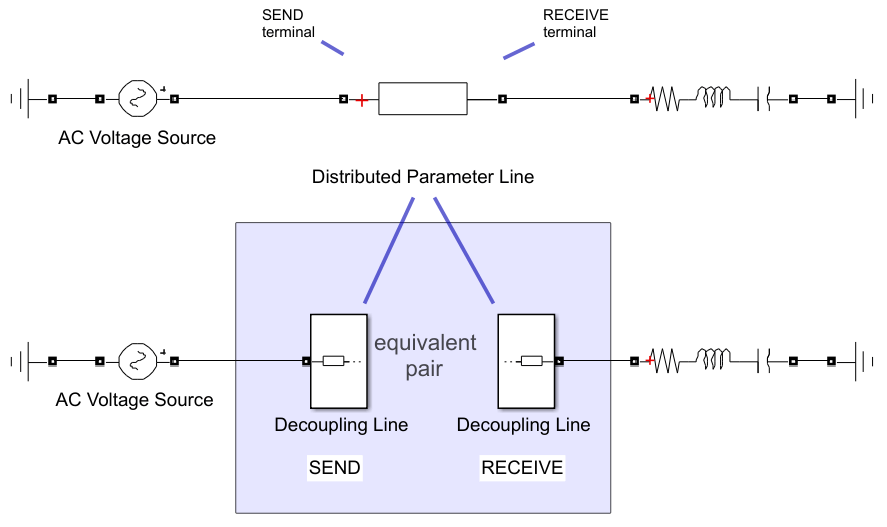

Поведение пары блоков эквивалентно использованию одного блока Distributed Parameters Line:

Подробное описание уравнений, используемых для представления явлений распространения волн и отражений на конце линии, см. в разделе Линия распределенных параметров.

Если требуется смоделировать линию передачи без физических электрических соединений между передающим и принимающим концами линии, используйте пары блоков «Разъединение линии». Этот метод используется, например, в приложениях, где большая сеть разделена на более мелкие секции, которые моделируются в различные подсистемы или модели без электрических соединений между ними. Этот метод разделения часто используется для моделирования сложных электрических сетей на многоядерных компьютерах реального времени или для более быстрого моделирования больших сетей.

Блоки в паре могут быть связаны с помощью параметра Pairing ID, который передает информацию электрического сигнала, проходящего от одного терминала к другому, с помощью внутреннего Simulink ® Перейти к блокам или соединить блоки с сигналами Simulink.

Параметры каждого блока «Линия разъединения» в паре должны быть идентичными и соответствовать параметрам, вводимым в эквивалентный блок «Линия распределенных параметров». Например, чтобы смоделировать линию передачи протяженностью 100 км с заданными значениями R, L и C, используйте два блока линии разъединения длиной 100 км каждый и те же значения R, L и C.

Чтобы смоделировать линию передачи в модели, добавьте в модель два блока «Линия развязки» и задайте для параметров блока одинаковые значения. Можно также использовать приложение «Задание разъединения линий» для поиска, выбора и автоматической замены существующих блоков линии распределенных параметров в модели эквивалентными парами блоков разъединения линий. Дополнительные сведения см. в разделе Указание разделительных линий.

Ограничения

  • Блок «Линия развязки» может использоваться только в дискретной модели, то есть, если для параметра «Тип моделирования» блока powergui установлено значение Discrete.

Порты

Вход

развернуть все

Подключите этот вход к выходному порту s другого блока разделительной линии, образующего пару.

Зависимости

Чтобы включить этот порт, выберите параметр Show send and receive ports.

Продукция

развернуть все

Подключите этот выход к входному порту r другого блока линии разъединения, образующего пару.

Зависимости

Чтобы включить этот порт, выберите параметр Show send and receive ports.

Сохранение

развернуть все

Специализированный электрический консервационный порт, связанный с терминалом передачи или приемным терминалом линии передачи (когда блок используется с другим блоком разъединения линии).

Параметры

развернуть все

Параметры

Длина линии электропередачи, в км. Поскольку блок используется в паре с другим блоком «Разделяющая линия», введите одинаковую длину строки в каждом из двух блоков; не разделяйте значение между каждым из двух блоков. Например, для моделирования линии протяженностью 100 км укажите значение 100 в каждом блоке, а не 50 в одном блоке и 50 в другом блоке.

Укажите частоту, используемую для вычисления удельной длины матриц сопротивления (R), индуктивности (I) и емкости (C) линейной модели.

Сопротивление R на единицу длины, в Ом/км (Ом/км).

Индуктивность I на единицу длины, в henries/km (H/km).

Емкость C на единицу длины, в фарадах/км (F/км).

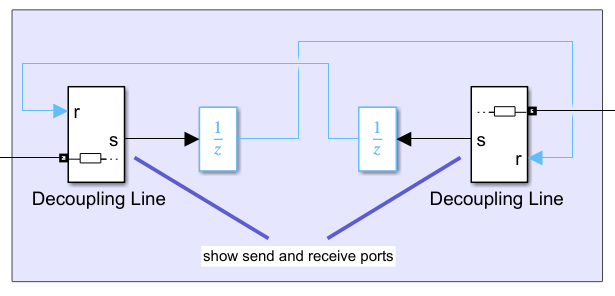

Выберите для отображения входных и выходных портов r и s. Если выбран этот параметр, блоки линии разъединения могут быть спарены путем соединения их с сигналами Simulink. Порт s первого блока подключается к порту r второго блока, а порт s второго блока подключается к порту r первого блока.

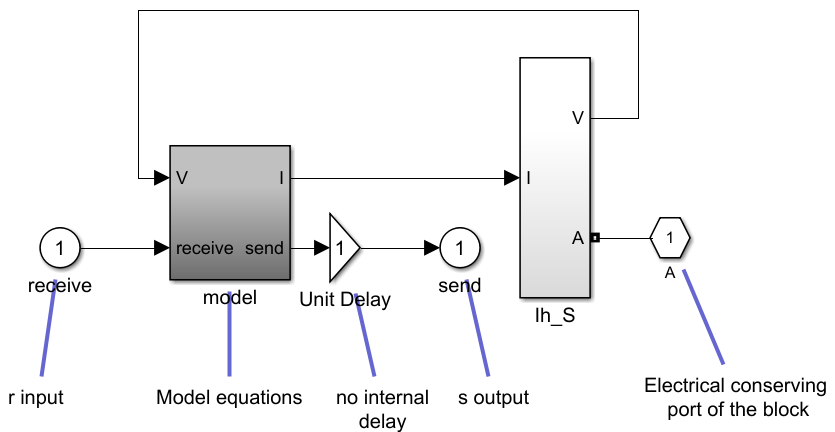

Внутренняя модель блока линии разъединения непосредственно соединена с внешними портами блока r и s.

Чтобы разорвать алгебраический цикл, созданный этим типом соединения, можно добавить блок единичной задержки на выходе каждого блока разобщенной линии.

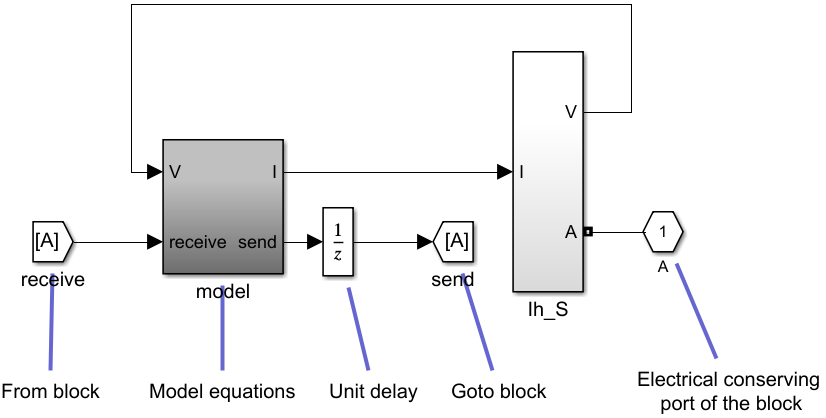

Когда параметр Show send and receive ports сброшен, блоки разъединения линий связываются с помощью параметра Paring ID, который передает информацию электрического сигнала, проходящего от одного терминала к другому, с помощью внутренних блоков Simulink Goto и From. Блок единичной задержки также добавляется к пути выходного сигнала, чтобы разорвать алгебраические циклы. Параметр времени выборки этой задержки соответствует временной задержке выборки, указанной в блоке powergui.

Когда параметр Show send and receive ports сброшен, внутренние блоки Goto и From используются для соединения двух блоков разделительной линии в модели. В обоих блоках первая часть идентификатора пары одинакова, но необходимо добавить _S до конца идентификатора одного блока, и _R до конца идентификатора другого блока. Если идентификатор не заканчивается на, возникает ошибка _S или _R. Например, предположим, что в модель добавлены два блока «Разделяющая линия». Чтобы соединить блоки, необходимо задать для параметра «Идентификатор пары» одного блока значение L001_S и другой блок в L001_R.

Начальные значения

Начальное значение напряжения на клемме, в вольтах.

Угол начального напряжения, в градусах.

Начальное значение тока, вытекающего из блока, в Амперах.

Угол начального тока, в градусах.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2020b
