Заменить выбранные блоки линии распределенных параметров блоками линии разъединения

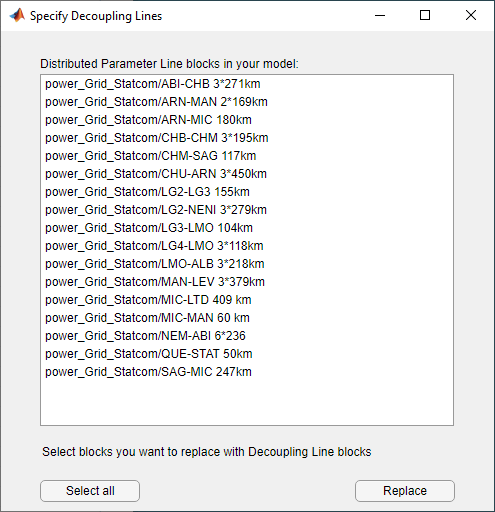

Приложение «Задать линии развязки» позволяет заменить однофазные и трехфазные блоки линии распределенных параметров в модели блоками линии развязки. Можно выбрать один или несколько блоков в списке и применить изменения за один шаг. Приложение автоматически устанавливает все параметры блоков линии разъединения в соответствии с параметрами замененных блоков. После этого можно запустить моделирование без дополнительных шагов.
Дополнительные сведения о том, почему, как и когда следует использовать блоки разъединения линий, см. в разделе Разъединение линий.
powergui Block Parameters (Параметры блока powergui): на вкладке Сервис (Tools) нажмите кнопку Задать линии разъединения (Specify Discupling Lines).
командная строка MATLAB ®: EnterDecouplingLineReplace(Model)
Model - имя модели, загруженной в память.
Select all - Выделить все блокиВыберите все блоки строки распределенных параметров, перечисленные в приложении.
Replace - Заменить выбранные блокиЗамените выбранные блоки линии распределенных параметров блоками линии разъединения. Приложение устанавливает параметры блоков линии разъединения с параметрами блоков линии распределенных параметров. После преобразования список блоков автоматически обновляется в приложении. Обновление не требует дополнительных изменений и обеспечивает те же результаты моделирования, что и исходная модель.
